Ремонт поліфонічного динаміка для iPhone 5

Чи виникли проблеми з поліфонічним динаміком смартфона п'ятого покоління від компанії Apple? Потрібна діагностика пристрою? У такому разі надаємо вам можливість ознайомитись з покроковою інструкцією з ремонту поліфонічного динаміка для iPhone 5 . Всі моменти детально розписані, а також є інформативні зображення.

Крок перший. Забрати кріплення передньої панелі iPhone 5

• Увага! Приступайте до роботи лише тоді, коли переконайтеся, що пристрій перебуває у вимкненому стані.
• З боків роз'єму мобільних яблучних пристроїв Lightning знаходяться два гвинтики, які слід відкрутити (позначено червоним кольором).

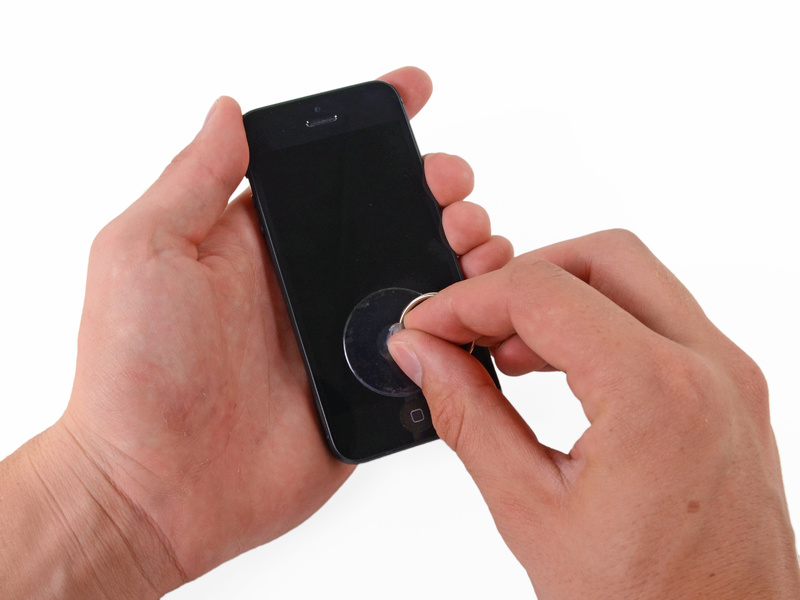

Крок другий. Прикріпити до тачскріну iPhone 5 інструмент-пісоску

• Присоску слід акуратно закріпити трохи вище за кнопку Home, яка знаходиться на фронтальній панелі.
• Ви повинні переконатися, що присоска міцно тримається на тачскрині і не від'єднатися під час ремонту поліфонічного динаміка iPhone 5.

Крок третій. Нижню частину передньої панелі iPhone 5 підняти

• Під час піднімання нижньої частини фронтальної панелі смартфона за допомогою присоски, необхідно притримувати пристрій за його основну частину корпусу.
• Використовуйте спеціальний пластиковий інструмент, щоб не пошкодити сенсорне скло.
• Слід пам'ятати, що тачскрин досить щільно тримається корпус iPhone 5. Будьте терплячі у своїх діях.
• Дисплей з тачскрином утримується в корпусі смартфона завдяки клямкам, тому рекомендується працювати одночасно як присоскою, так і пластиковим інструментом.

Крок четвертий. З лівого та правого боку підняти фронтальну панель iPhone 5

• Продовжуйте акуратно підняти фронтальну панель пристрою з правої та лівої сторін, роз'єднуючи при цьому засувки нижньої частини корпусу.

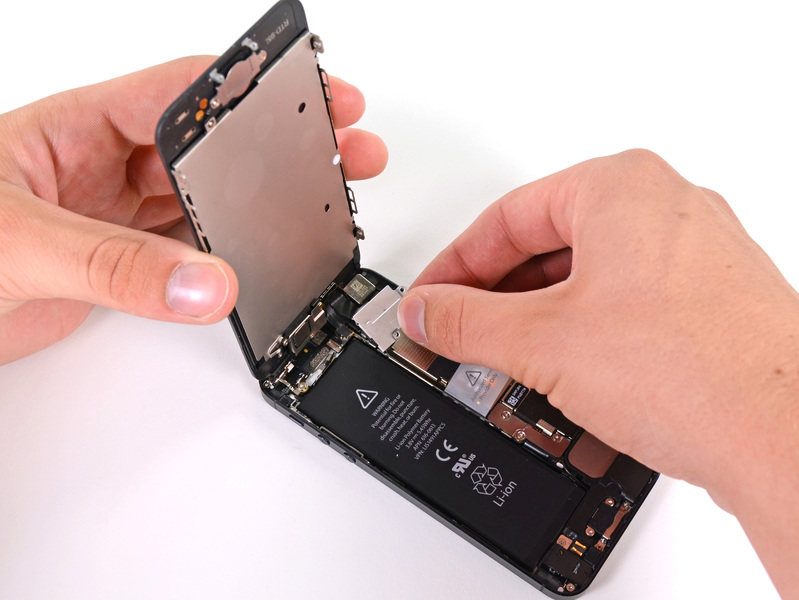

Крок п'ятий. Розташування дисплея з тачскріном щодо корпусу iPhone 5

• Увага! Не поспішайте різко від'єднувати передню панель, тому що вона ще з'єднана парочкою шлейфів з головною частиною корпусу.
• Неквапливо підніміть передню панель, звернувши особливу увагу на верхню сполучну сторону.
• Підніміть під кутом до 90 градусів передню панель iPhone 5.

Крок шостий. Зняти захисну пластину

• Необхідно відкрутити два гвинтики 1,2-міліметрові, які позначені червоним кольором, а також відкрутити один 1,6-міліметровий гвинтик, позначений оранжевим кольором.
• Захисна пластина тепер вільна від гвинтиків, і її можна зняти.

Крок сьомий. Від'єднати всі шлейфи передньої панелі від корпусу iPhone 5

• Необхідно від'єднати шлейфи позначені червоним, помаранчевим та жовтим кольорами: шлейф датчика наближення та фронтальної камери, шлейф тачскрину та шлейф дисплея відповідно.
• Фронтальна панель вільна від корпусу пристрою, тому її можна від'єднати.

Крок восьмий. Зняти захисну пластину, що прикриває шлейф батареї iPhone 5

• Необхідно спочатку відкрутити два гвинтики, 1,8-міліметровий і 1,6-міліметровий, позначені відповідно червоним та оранжевим кольором. Вони прикривають шлейф батареї, який з'єднаний із системною платою.
• Коли захисна пластина шлейфу батареї смартфона звільнена від гвинтиків, її слід зняти і поставити у віддалене місце, щоб не втратити.

Крок дев'ятий. Від'єднати шлейф батареї iPhone 5

• Для від'єднання шлейфу батереї пристрою від системної плати використовуйте пластиковий інструмент та працюйте акуратно.
• Увага! Сокет шлейфу не повинен підніматися, тому що його можна легко зламати. Будьте дуже уважні.

Крок десятий. Зняття батареї iPhone 5

• Використовуйте пластиковий інструмент для підняття батареї смартфона, починаючи з нижньої частини.
• Акуратно проводіть уздовж правого краю батереї пластиковим інструментом, трохи піднімаючи її, щоб клей відокремився.
• Продовжуйте піднімати батарею з верхньої частини.
• Увага! Батарею забороняється проколювати і різко відокремлювати від корпусу смартфона, оскільки є велика можливість її пошкодження або пошкодження системної плати.
• Зняти батарею необхідно відчистити від клею.

Крок одинадцятий. Від'єднати кабель передачі даних антени мережі

• Використовуючи кінчик пластикового інструменту, акуратно від'єднайте кабель передачі даних антени стільникової мережі, який знаходиться трохи вище за корпус поліфонічного динаміка.

Крок дванадцятий. Зняти захисну пластину шлейфу системної плати

• Необхідно відкрутити 1,5-міліметровий та 2,3-міліметровий гвинтика (позначено червоним та помаранчевим кольором відповідно), які утримують захисну пластину шлейфу системної плати.
• Зніміть акуратно захисну пластину шлейфу системної плати і покладіть її у віддалене місце, щоб не втратити.
• Увага! Обережно знімайте пластину шлейфу системної плати, щоб не пошкодити заземлювач досить невеликого розміру.

Крок тринадцятий. Від'єднати шлейфи системної плати

• Використовуючи плоский кінець пластикового інструменту, від'єднайте верхній, середній та нижній сполучний шлейф.

Крок чотирнадцятий. Відгвинтити гвинтики внутрішньої нижньої сторони корпусу iPhone 5

• Червоним кольором позначені гвинтики, які необхідно відкрутити у нижній частині корпусу смартфона.

Крок п'ятнадцятий. Зняти пластину розташовану в середній частині корпусу iPhone 5

• Відкрутіть один 1,2-міліметровий гвинтик, який тримає захисну пластину.
• Обережно зніміть захисну пластину, розташовану в середній частині корпусу смартфона.

Крок шістнадцятий. Від'єднати шлейф роз'єму Lightning в iPhone 5

• Використовуючи пластиковий інструмент, від'єднайте поспішаючи шлейф роз'єму Lightning смартфона, не пошкодивши при цьому сокет на системній платі.
• Акуратно відокремлюйте кабель, схиляючи його спочатку назад, а потім убік від системної плати.

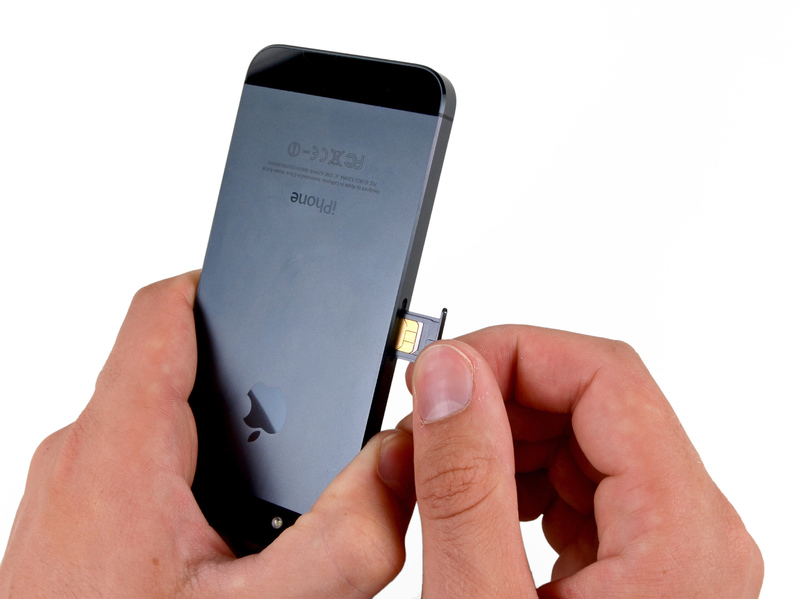

Крок сімнадцятий. Вийняти SIM-лоток із iPhone 5

• Використовуючи металеву скріпку, вийміть SIM-лоток і SIM-картку, якщо вона знаходиться в ньому.

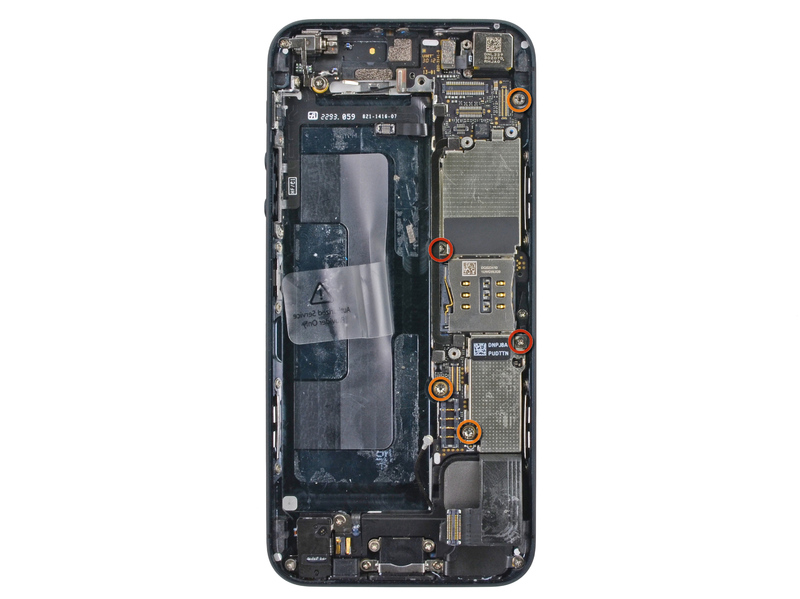

Крок вісімнадцятий. Зняти системну плату iPhone 5

• Відкрутіть два 2,3-міліметрові гвинтики (позначено червоним кольором), три 2,7-міліметрові гвинтики (позначені помаранчевим кольором).
• Акуратно підніміть системну плату смартфона та відхиліть її у бік розміщення батареї.
• Не намагайтеся виймати системну плату пристрою, якщо до неї або корпусу ще підключений хоча б один кабель, або шлейф.
• Використовуйте пластиковий інструмент для від'єднання кабелю модуля Wi-Fi.
• Зніміть системну плату та покладіть на заземлений антистатичний килимок, щоб вона не зашкодила.

Крок дев'ятнадцятий. Відкрутити гвинтики, що утримують роз'єм Lightning і поліфонічний динамік iPhone 5

• Відкрутити один 2,5-міліметровий гвинтик (позначено червоним кольором), два 3,3-міліметрові гвинтики (позначено оранжевим кольором), один 2,9-міліметровий гвинтик (позначено жовтим кольором), два 1,5-міліметрові гвинтики (об кольором) та один 2,8-міліметровий гвинтик (позначено синім кольором).

Крок двадцятий. Зняти нижню частину апаратного забезпечення iPhone 5

• Використовуючи пластиковий інструмент з плоским кінцем, від'єднуйте акуратно нижню частину апаратного забезпечення смартфона, в якій знаходиться роз'єм Lightning та поліфонічний динамік.
• Застосовуйте мінімум зусиль для зняття нижньої частини апаратного забезпечення пристрою, перевіряючи чи всі конектори повністю відключені.
• Увага! Будьте обережні під час виймання, щоб не втратити крихітну металеву шайбу, розташовану на корпусі гучномовця.

Крок двадцять перший. Вилучення поліфонічного динаміка в iPhone 5

• Акуратно відклейте корпус поліфонічного динаміка від стрічки корпуса гнізда Lightning.
• Поліфонічний динамік смартфона п'ятого покоління від Apple вилучено.
