Ремонт разъема синхронизации и зарядки с микрофоном и разъемом для наушников для iPhone 5

Компания iOK предоставляет вам ознакомится с пошаговой инструкцией по ремонту/замене разъема синхронизации и зарядки с микрофоном и разъемом для наушников для iPhone 5.

Шаг первый. Отсоединить крепление панели фронтальной iPhone 5

• Внимание! Приступать к работе можно только тогда, когда устройство выключено!

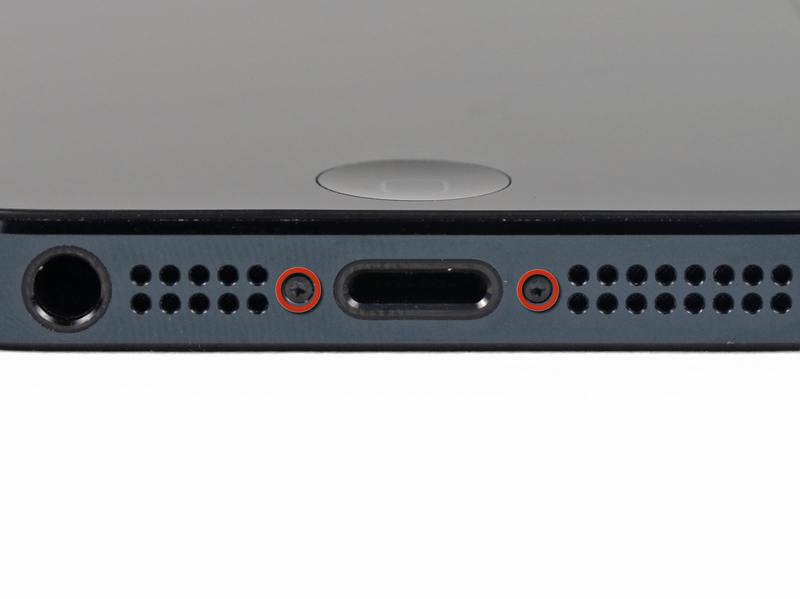

• Открутите два винтика расположенных по бокам системного разъема, которые обозначены красным цветом.

Шаг второй. К тачскрину iPhone 5 прикрепить присоску

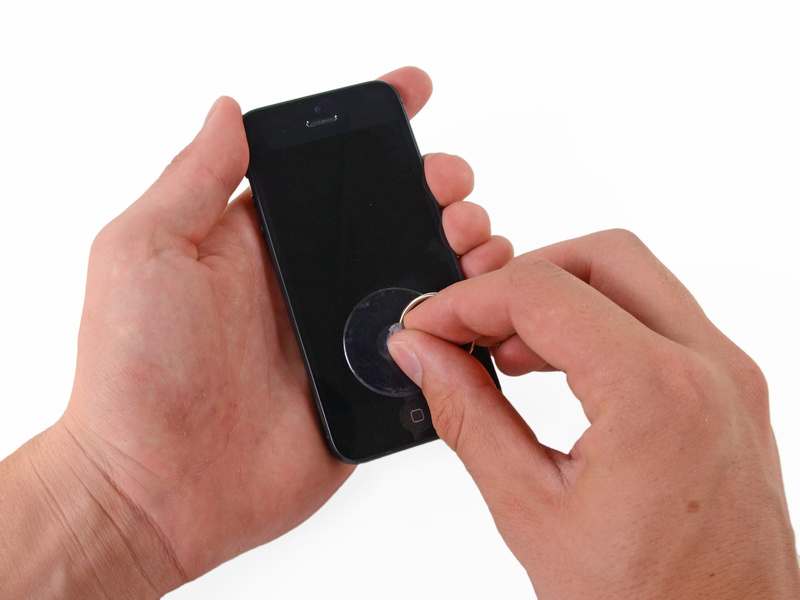

• Присоску следует закрепить аккуратно на фронтальной панели чуть выше кнопки Home яблочного устройства.
• Убедитесь в том, что что присоска отлично закреплена, сохраняется отличная герметичность и она не отсоединиться во время ремонта разъема синхронизации и зарядки с микрофоном и разъемом для наушников для iPhone 5.

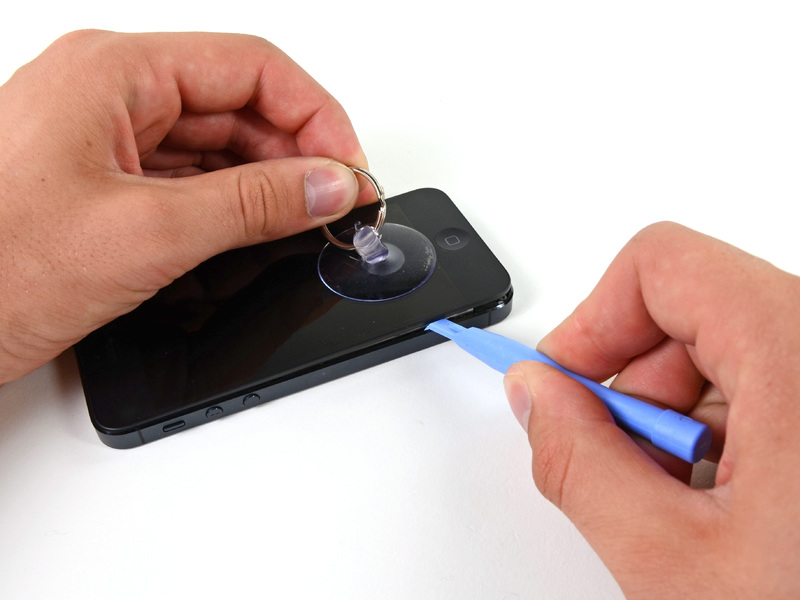

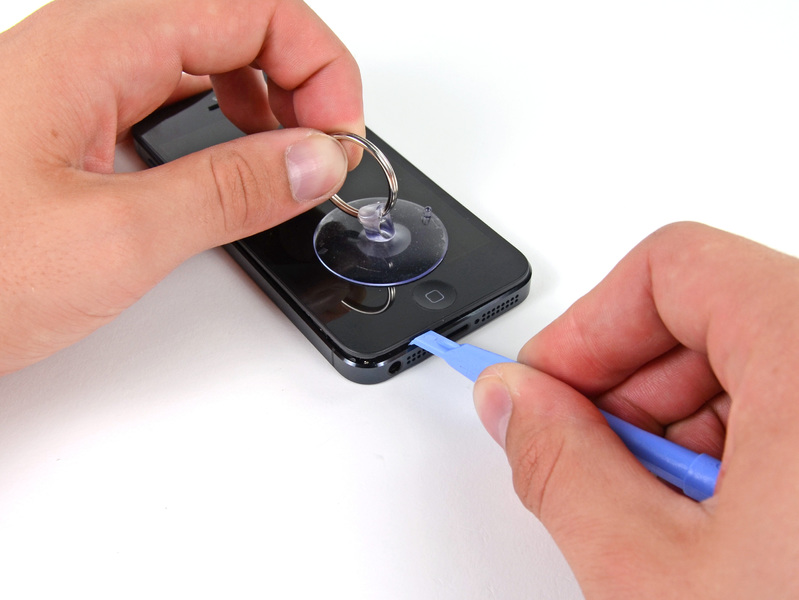

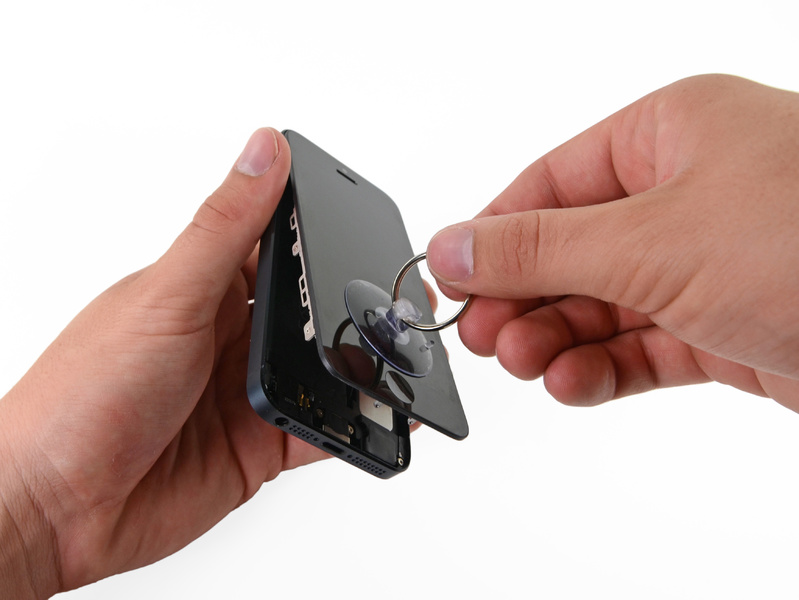

Шаг третий. Приподнять нижнюю часть тачскрина iPhone 5

• Придерживайте устройство за основную часть корпуса во время процесса приподнятия тачскрина посредством присоски, чтобы не повредить фронтальную панель и шлейфы подключения ее к системной плате.
• Обязательно используйте специальный пластиковый инструмент в помощь присоске, это увеличит эффективность ваших действий.
• В своих действиях следует быть достаточно терпеливым, ибо тачскрин довольно плотно держится в основной части корпуса смартфона.
• Работайте одновременно, как присоской, так и пластиковым инструментом, потому что тачскрин удерживается в корпусе iPhone 5 благодаря специальным защелкам.

Шаг четвертый. Приподнять фронтальную панель iPhone 5 с левой и правой стороны

• Аккуратно приподнимайте фронтальную панель при помощи пластикового инструмента, разъединяя защелки нижней части корпуса.

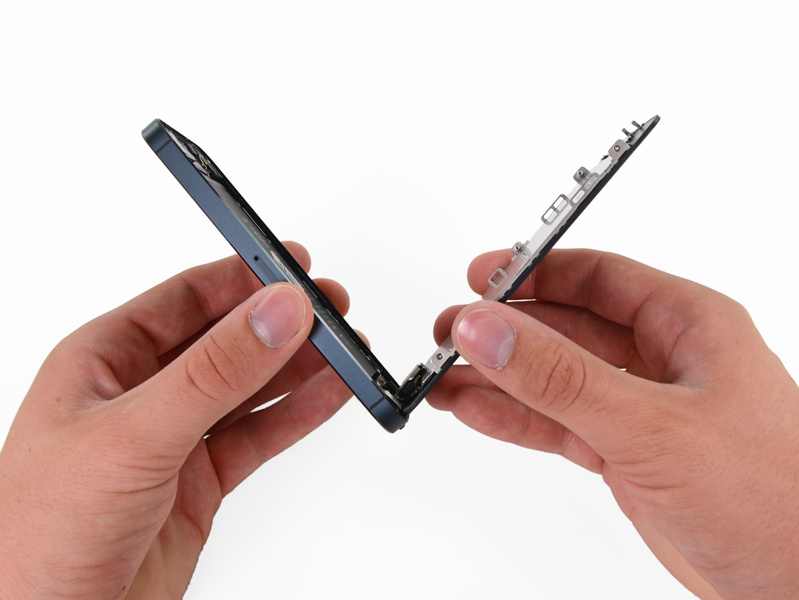

Шаг пятый. Расположение фронтальной панели относительно корпуса iPhone 5

• Внимание! Так как фронтальная панель соединена несколькими шлейфами, ее не стоит спишить полностью отсоединять от основной части корпуса устройства.
• Обратите особое внимание на верхнюю соединяющую сторону во время неторопливого приподнятия тачскрина.
• Фронтальную панель следует приподнять не более чем на 90 градусов относительно основной части корпуса смартфона.

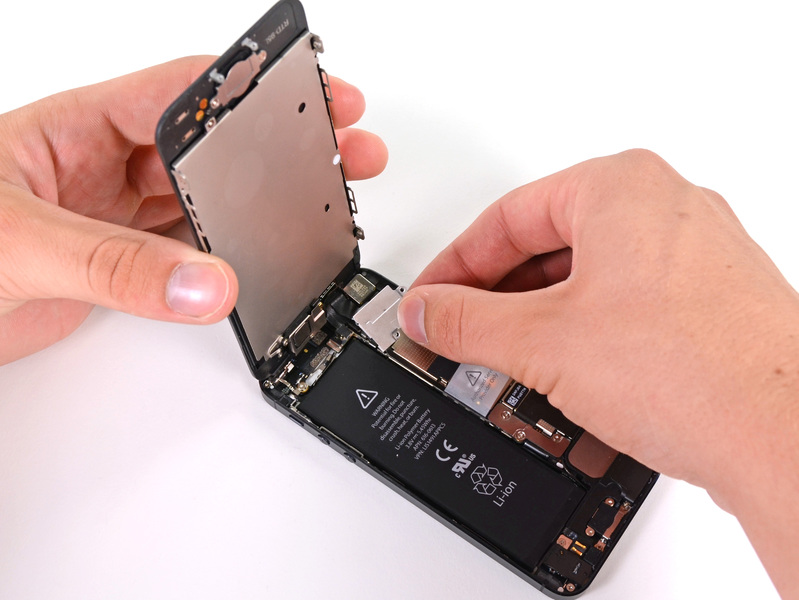

Шаг шестой. Снять защитную пластину

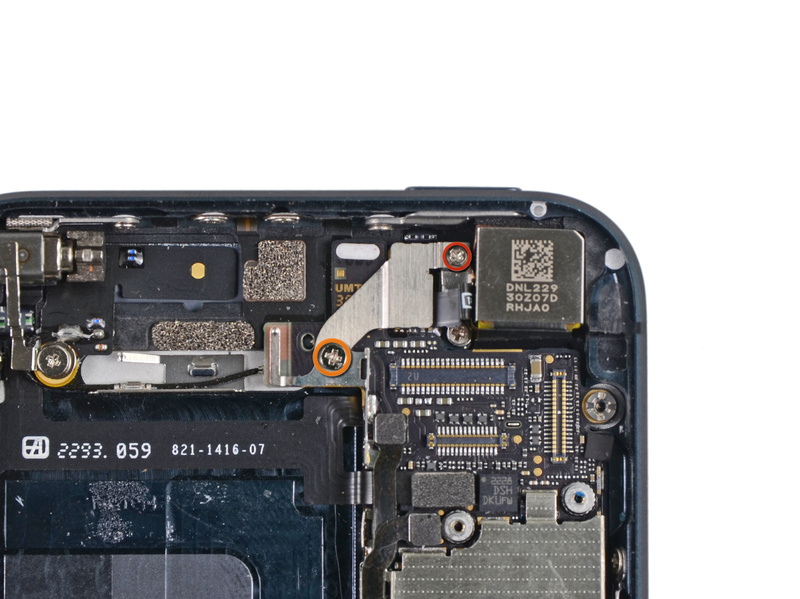

• Открутите два 1,2-миллиметровых винтика (обозначено красным цветом) и один 1,6-миллиметровый винтик (обозначено оранжевым цветом).

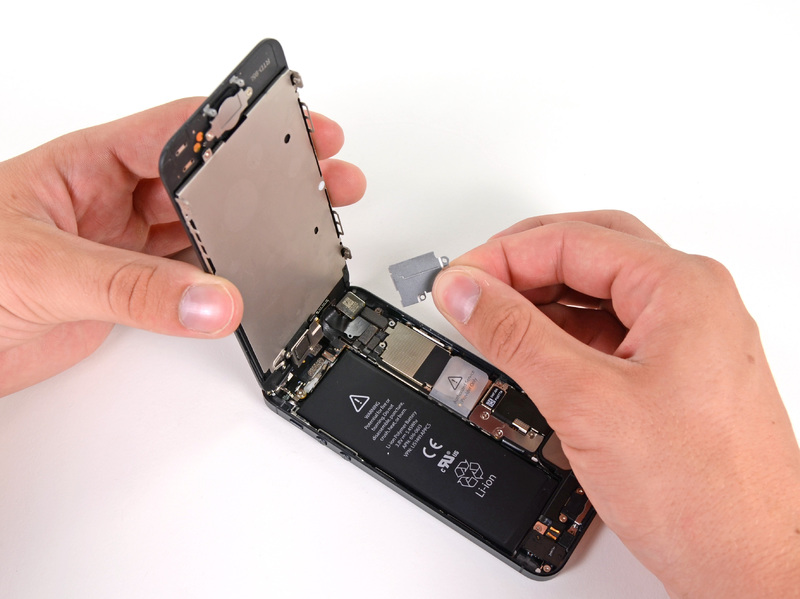

• Защитную пластину можно теперь снять.

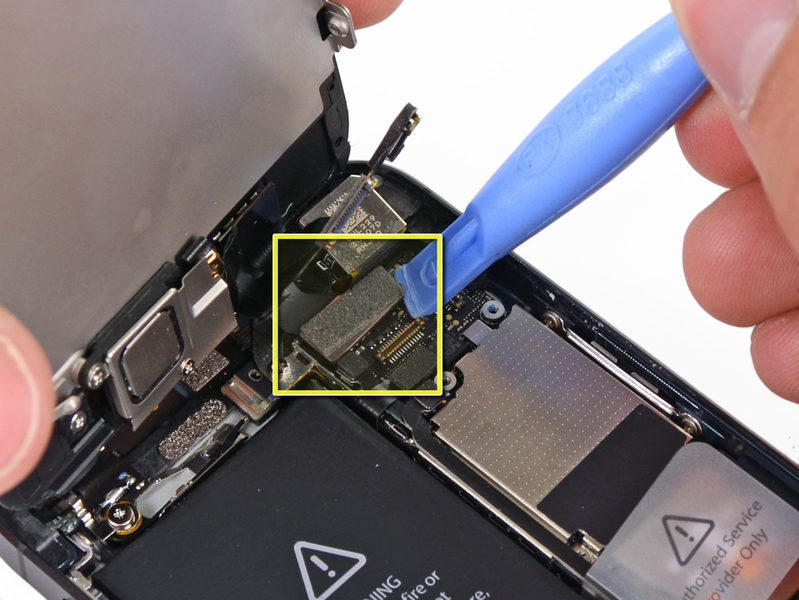

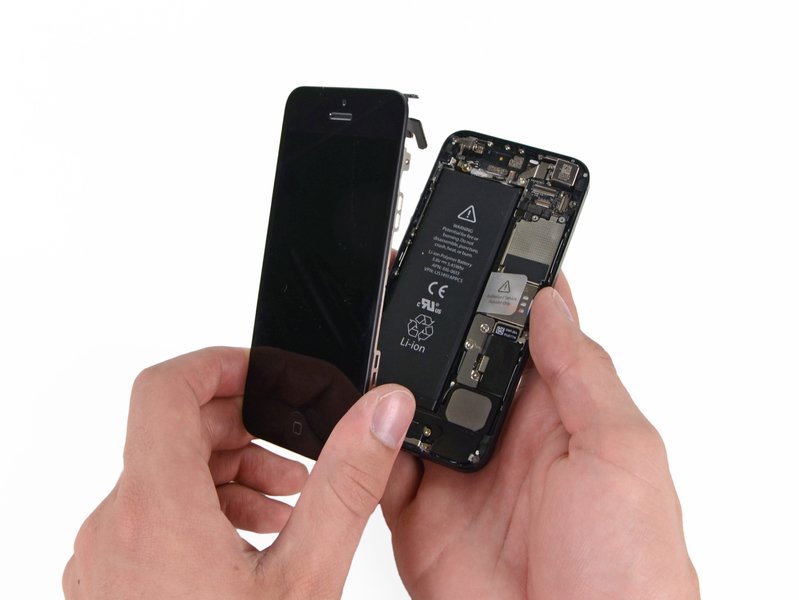

Шаг седьмой. Отсоединить шлейфы фронтальной панели от корпуса iPhone 5

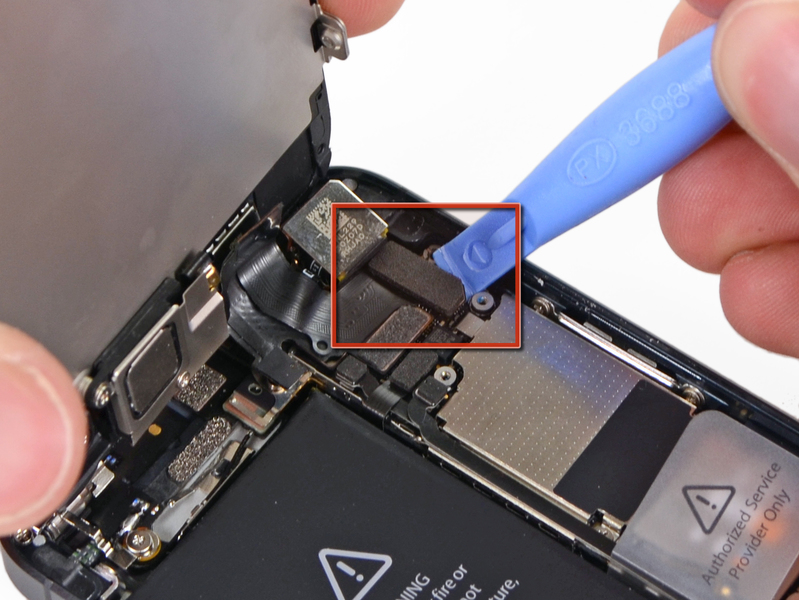

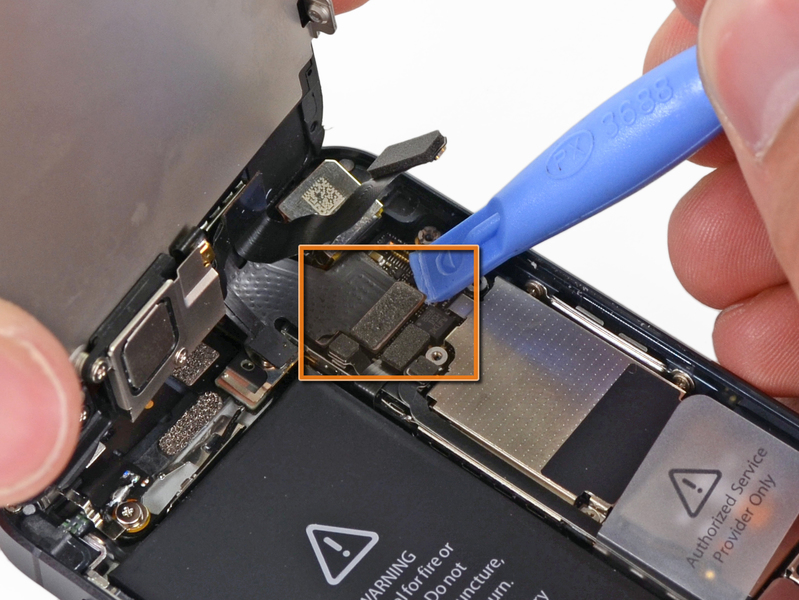

• Отсоедините шлейф датчика приближения и фронтальной камеры, шлейф тачскрина и шлейф дисплея, которые обозначены красным, оранжевым и желтым цветом соответственно.
• Тачскрин с дисплеем теперь свободен от корпуса iOS-устройства, его можно отсоединить.

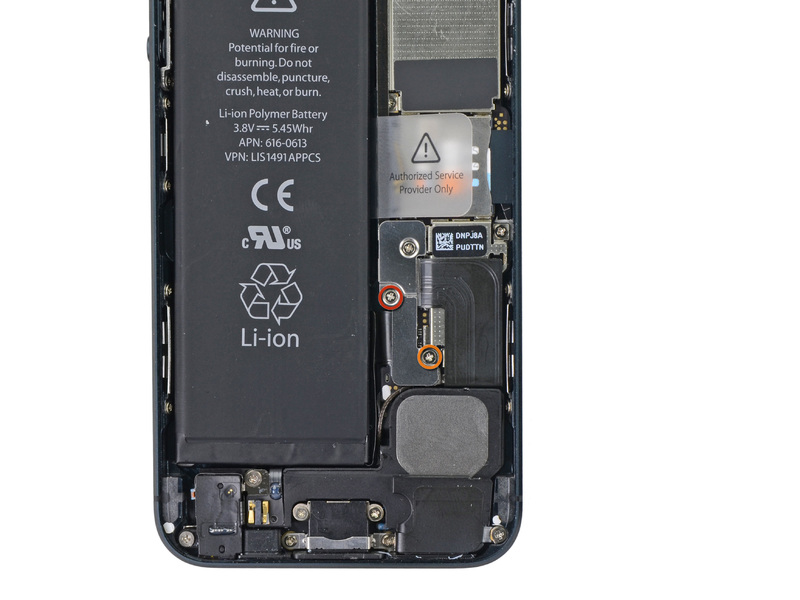

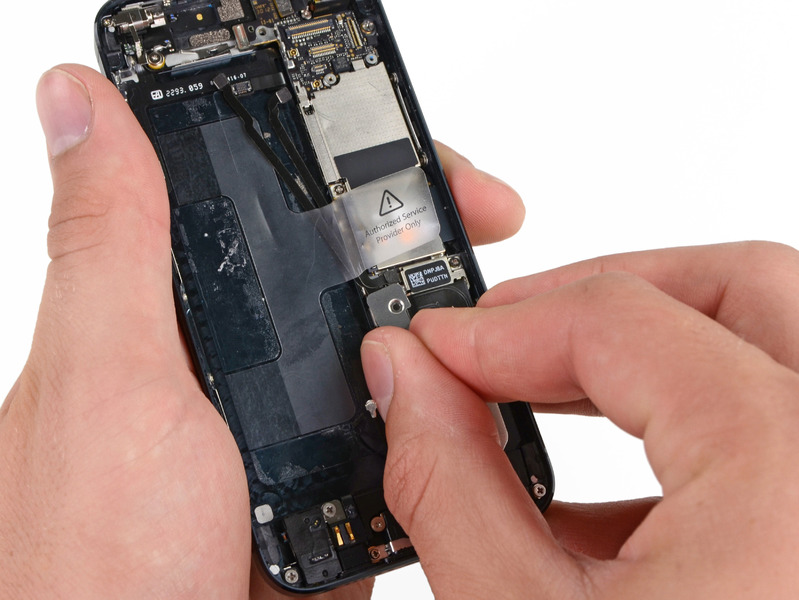

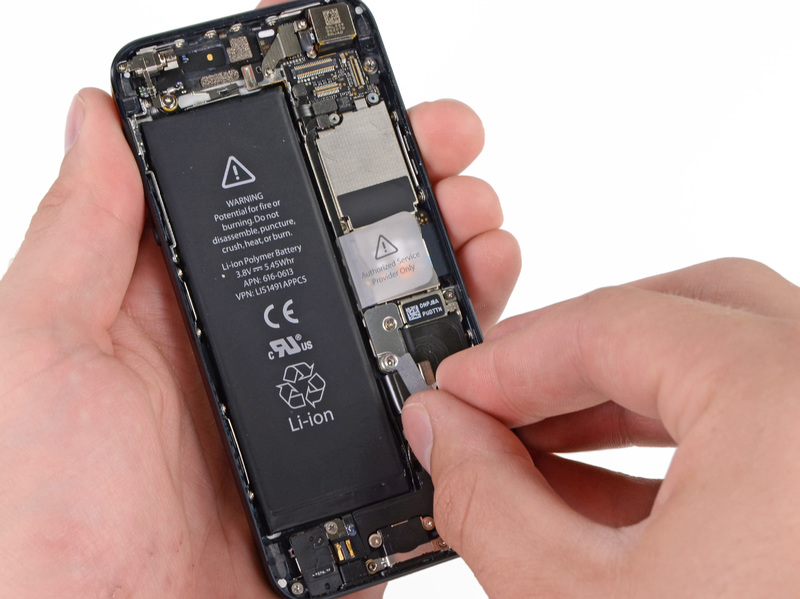

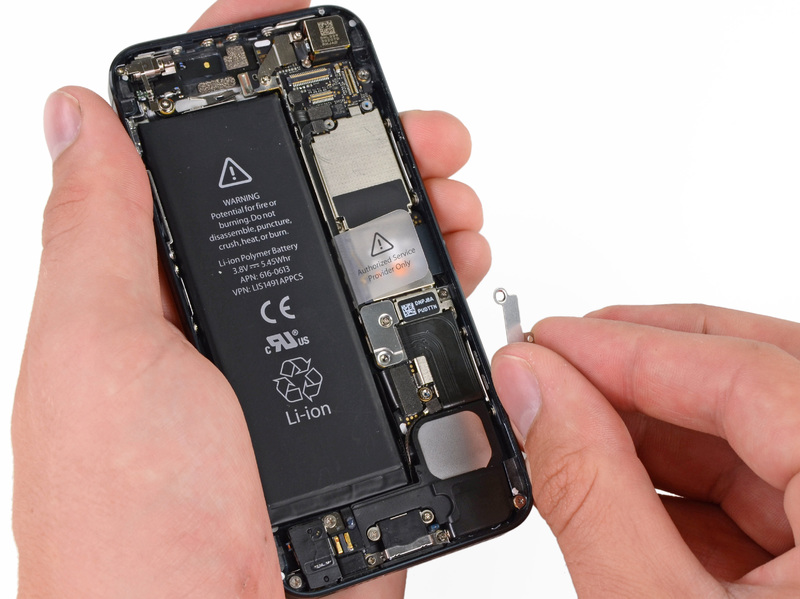

Шаг восьмой. Снять защитную пластину шлейфа батареи iPhone 5

• Открутите 1,8-миллиметровый и 1,6-миллиметровый винтика, обозначенные красным и оранжевым цветом соответственно, которые прикрывают шлейф аккумулятора, соединенный с системной платой смартфона.
• Теперь можете снять защитную пластину шлейфа аккумулятора и положить в отдаленное место, чтобы случайно не потерялась.

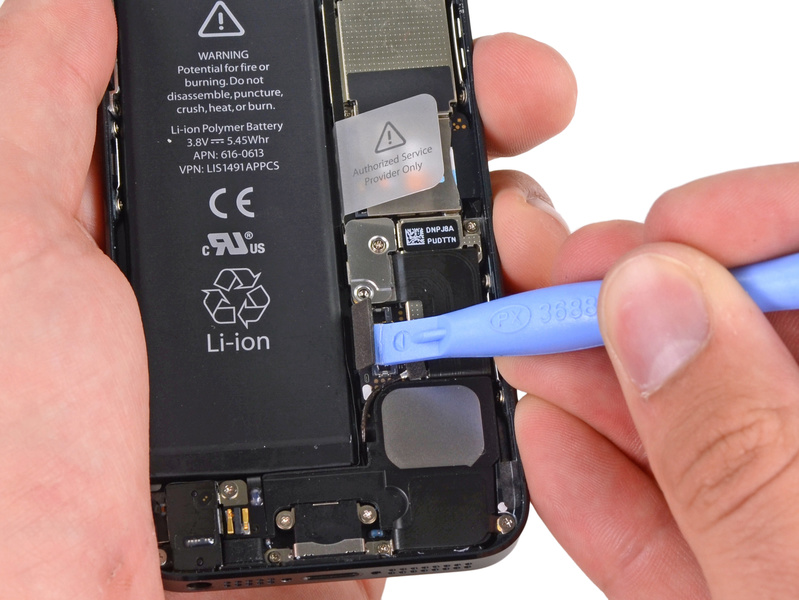

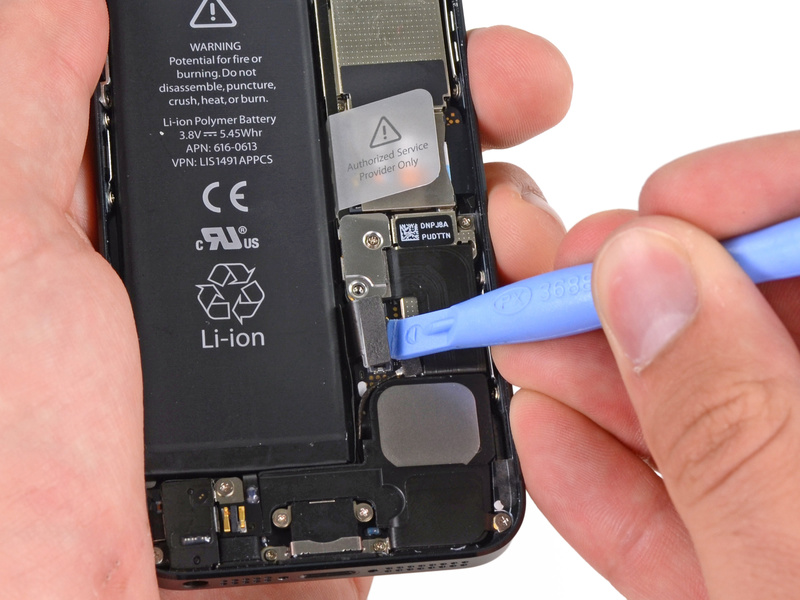

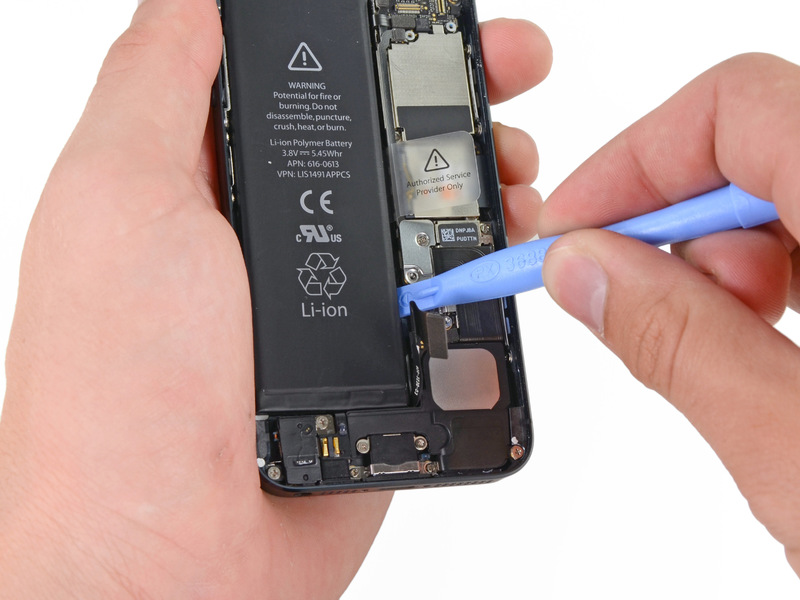

Шаг девятый. Отсоединить шлейф батареи iPhone 5

• Используйте пластиковый инструмент, чтобы отсоединить шлейф батареи от системной платы. Работайте аккуратно, чтобы ничего не задеть, не повредить.
• Внимание! Следите за тем, чтобы не поднимался сокет шлейфа, ибо его можно легко сломать, если быть не внимательным.

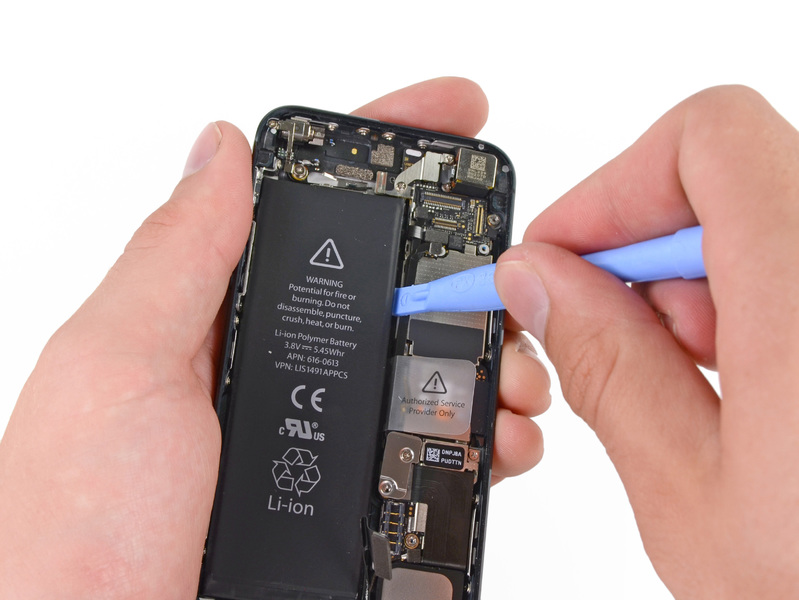

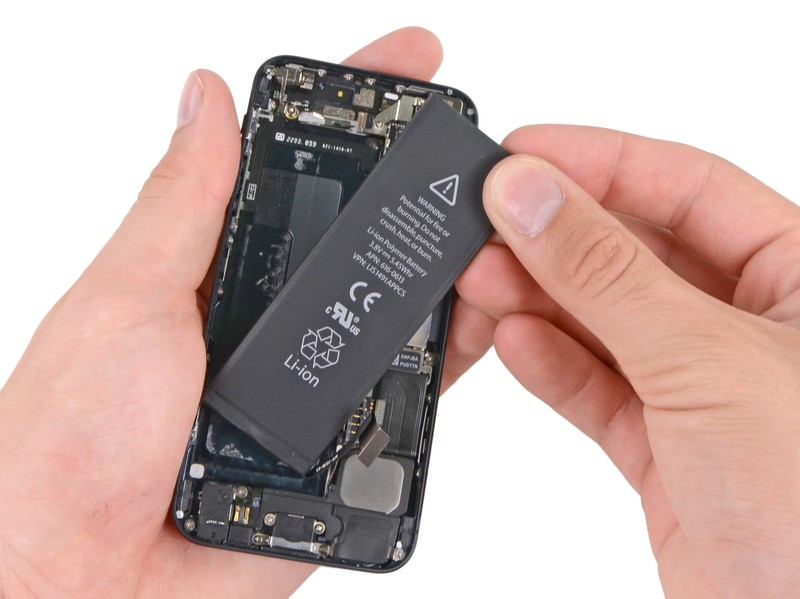

Шаг десятый. Снятие аккумулятора iPhone 5

• Посредством специального пластикового инструмента начинайте снятие аккумулятора смартфона с нижней ее части.
• Продолжайте поднятие аккумулятора, проведя вдоль его правого края пластиковым инструментом. Клей должен начинать отделяться.
• Поднимайте батарею с верхней ее части.
• Внимание! Настоятельно не рекомендуется прокалывать и резко отделять батарею от основной части корпуса смартфона, так как это может привести к повреждению не только аккумулятора, но и системной платы iOS-устройства.
• Теперь снятую батарею можно отделить от остатков клея.

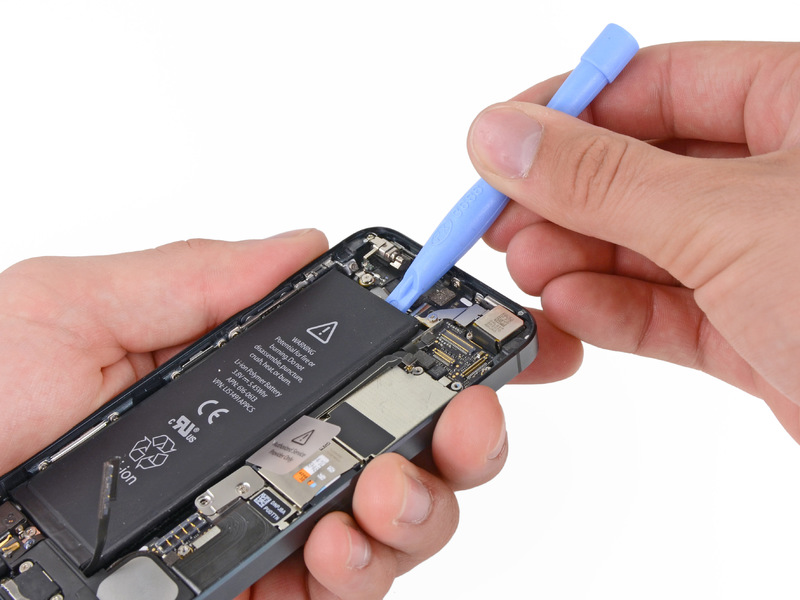

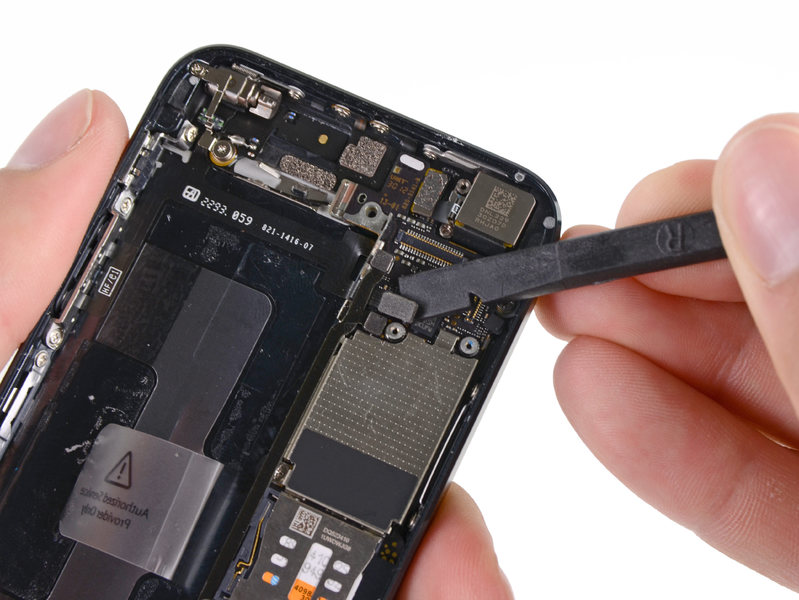

Шаг одиннадцатый. Отсоединить кабель по передаче данных антенны сотовой сети в iPhone 5

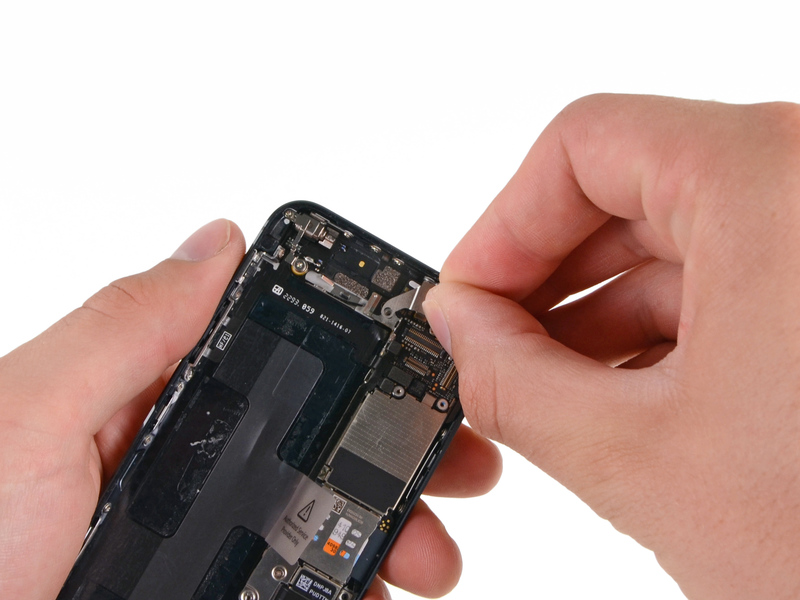

• Посредством пластикового инструмента отсоедините кабель передачи данных антенны сотовой сети в смартфоне, который расположен чуть выше корпуса полифонического динамика.

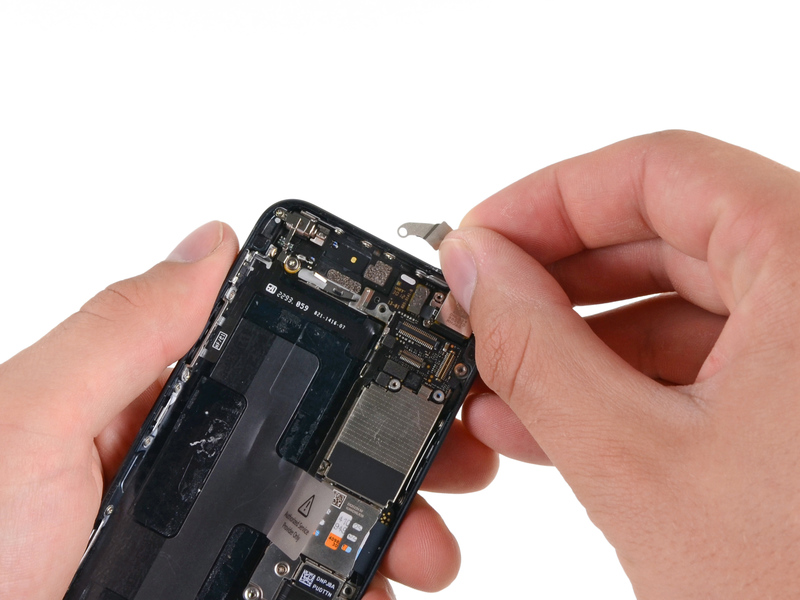

Шаг двенадцатый. Снять защитную пластину шлейфа системной платы iPhone 5

• Открутите 1,5-миллиметровый и 2,3-миллиметровый винтик, обозначенные красным и оранжевым цветом соответственно.
• Снимите защитную пластину шлейфа системной платы.

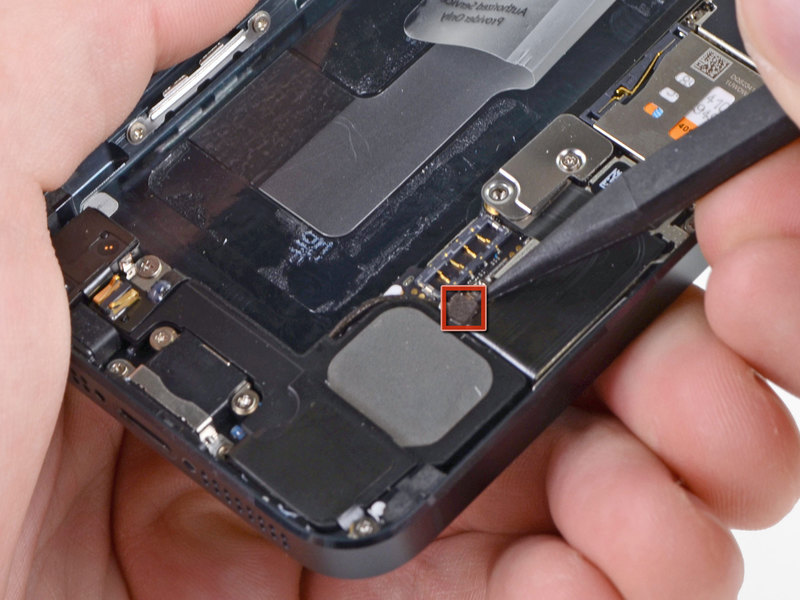

• Внимание! Снимать данную пластину необходимо аккуратно, чтобы не повредить заземлитель крошечного размера.

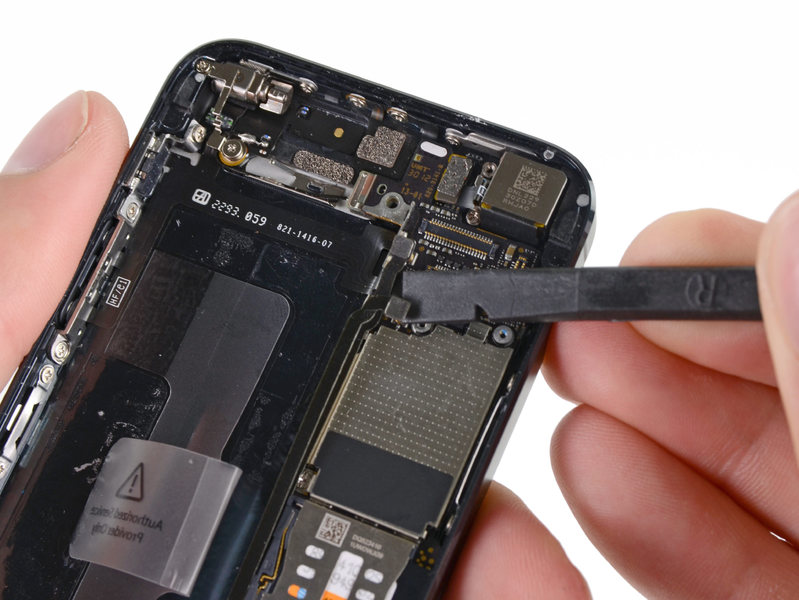

Шаг тринадцатый. Отсоединить шлейфы системной платы iPhone 5

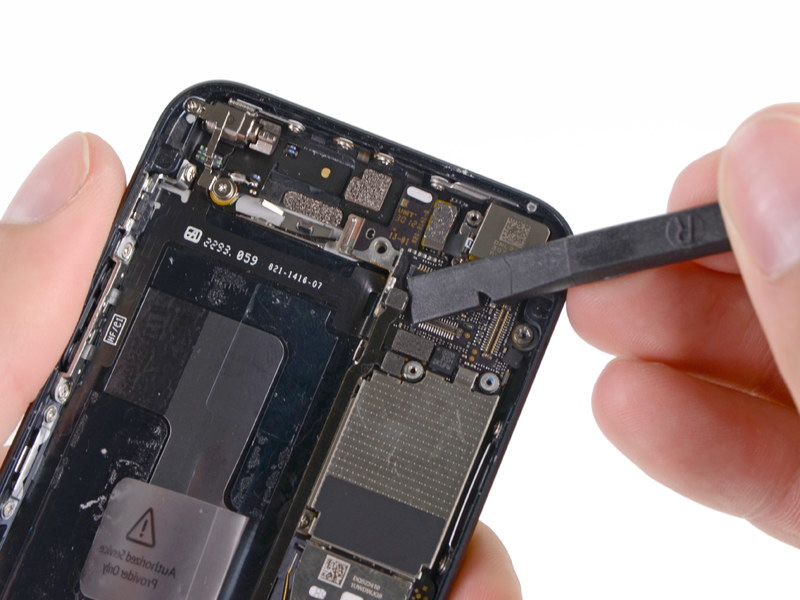

• Посредством острого конца пластикового инструмента необходимо отсоединить верхний, средний и нижний соединительный шлейф.

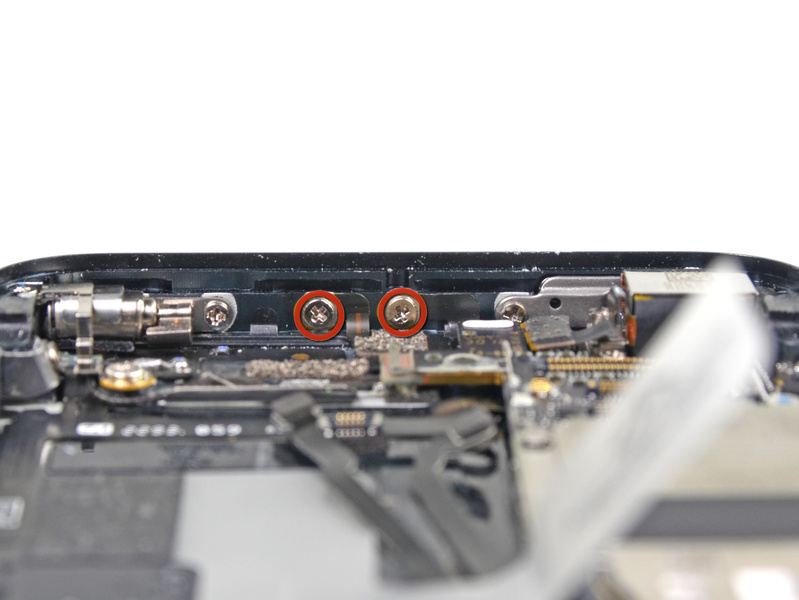

Шаг четырнадцатый. Во внутренней нижней стороне корпуса iPhone 5 открутить винтики

• Следует открутить винтики во внутренней нижней стороне корпуса устройства, которые обозначены красным цветом.

Шаг пятнадцатый. Снятие пластины расположенной в средней части корпуса iPhone 5

• Открутить 1,2-миллиметровый винтик, удерживающий защитную пластину.
• Снять защитную металлическую пластину.

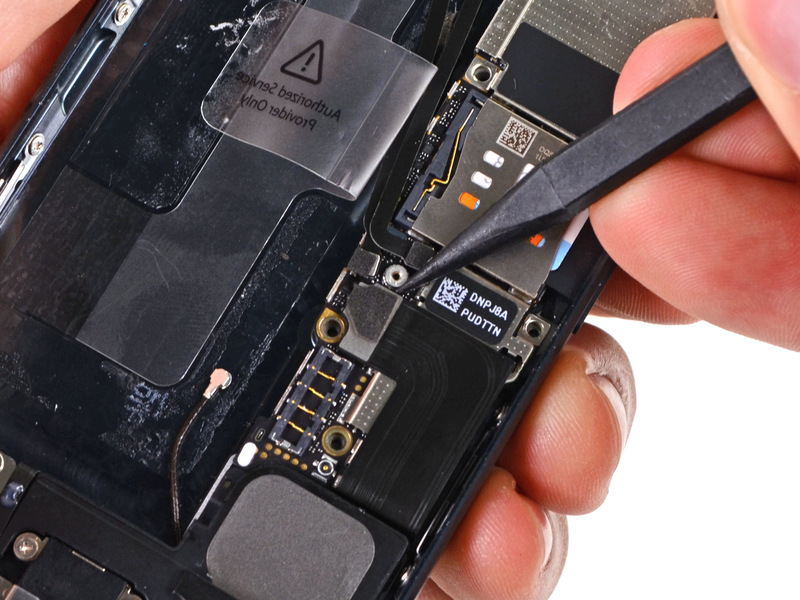

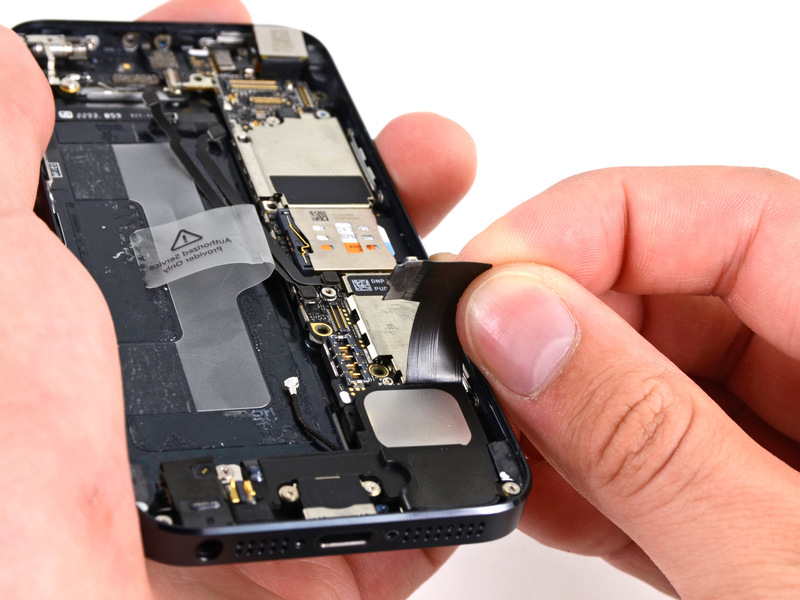

Шаг шестнадцатый. Отсоединить шлейф системного разъема в iPhone 5

• Посредством пластикового инструмента отсоедините шлейф системного разъема смартфона.
• При отделении кабеля, склоняйте его сначала назад, а потом уже в сторону от системной платы.

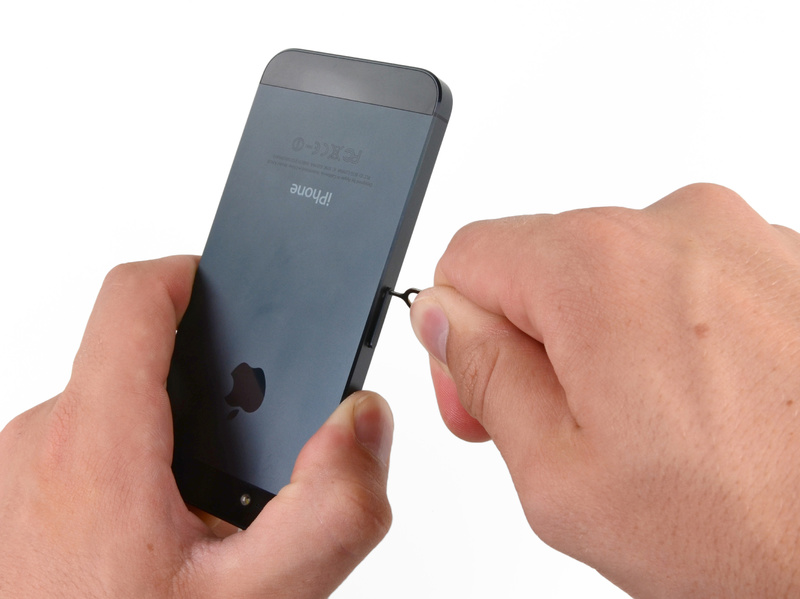

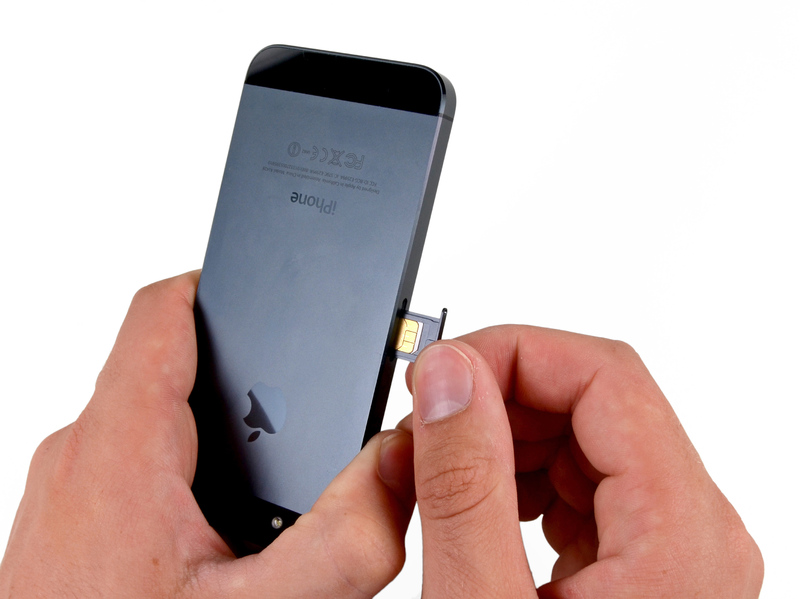

Шаг семнадцатый. Извлечь SIM-лоток из iPhone 5

• Посредством металлической скрепки извлеките SIM-лоток и SIM-карту.

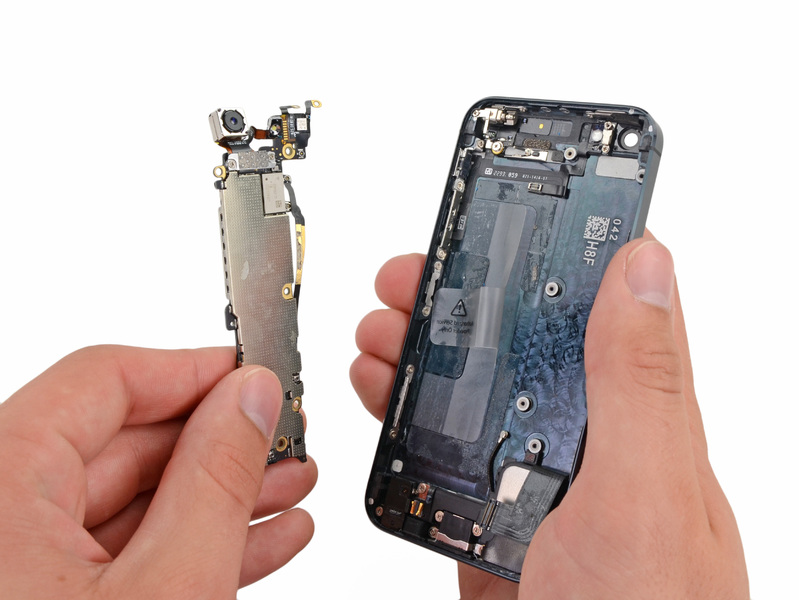

Шаг восемнадцатый. Снять системную плату iPhone 5

• Открутите два 2,3-миллиметровых и три 2,7-миллиметровых винтика (обозначено красным и оранжевым цветом соответственно).

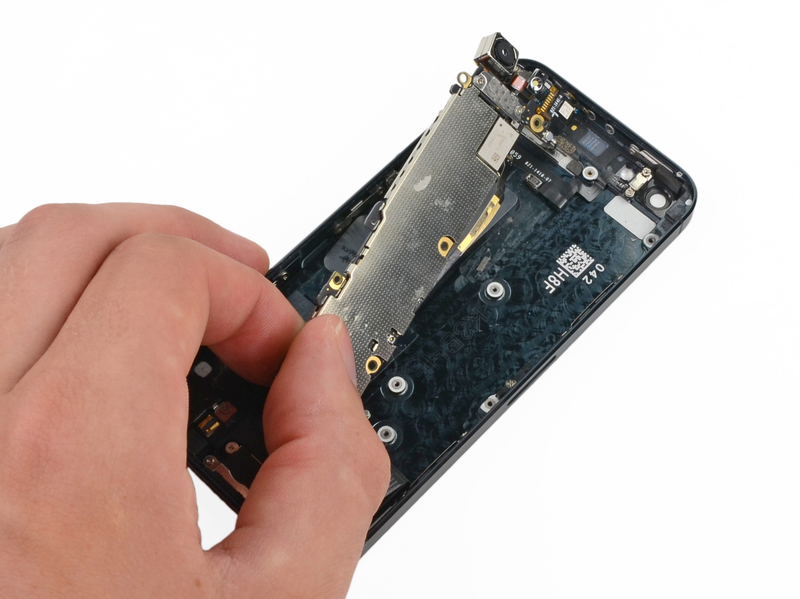

• Приподнимите системную плату и отклоните ее в сторону размещения аккумулятора.
• Не извлекайте системную плату, если подключен к ней еще хотя бы один шлейф.

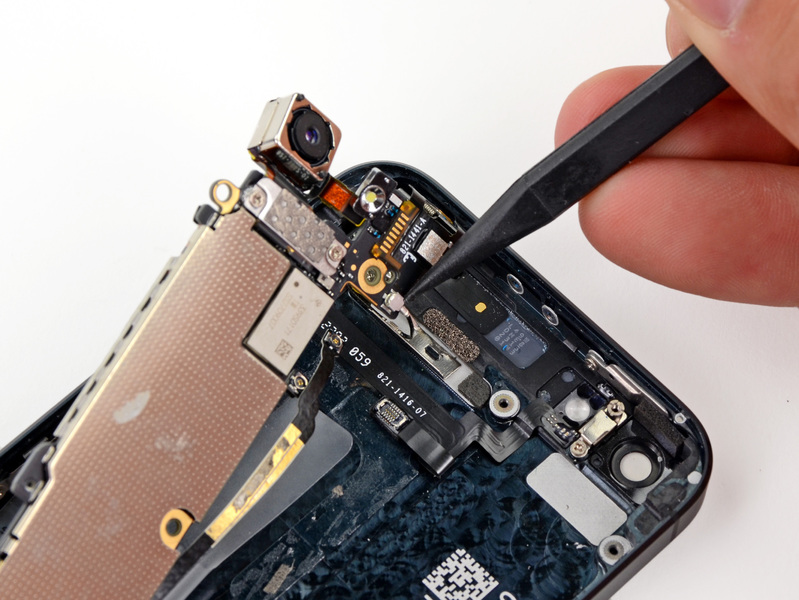

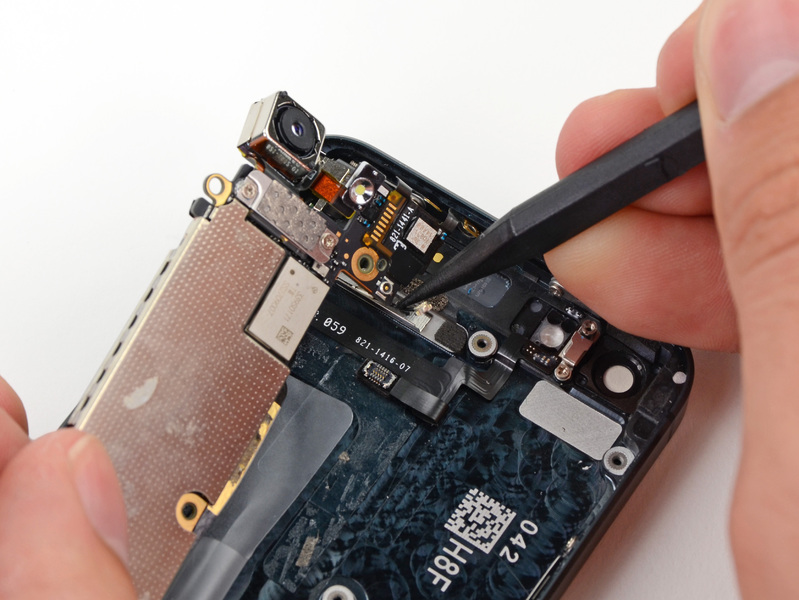

• Посредством пластикового инструмента отсоедините кабель Wi-Fi модуля.
• Для избежания повреждения системной платы, положите ее на антистатический коврик.

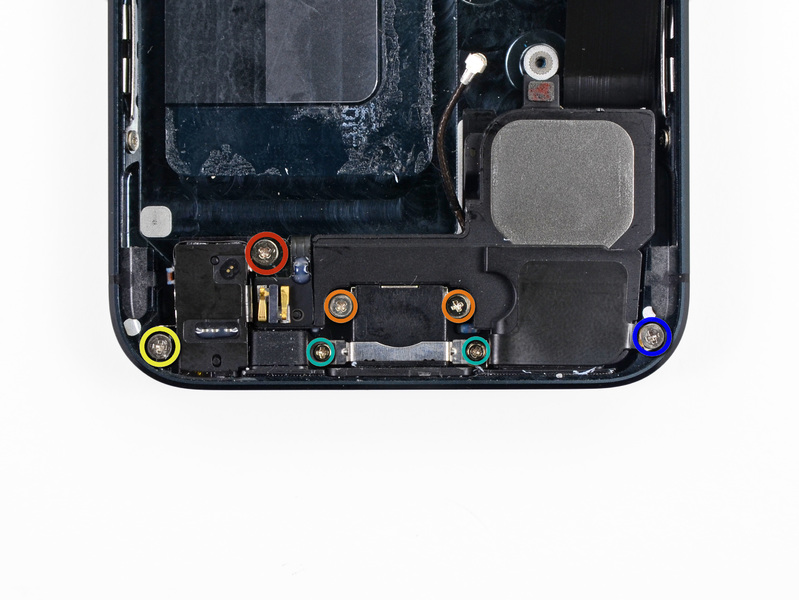

Шаг девятнадцатый. Открутить винтики удерживающие системный разъем и полифонический динамик iPhone 5

• Открутить один 2,5-миллиметровый винтик, два 3,3-миллиметровых винтика, один 2,9-миллиметровый винтик, два 1,5-миллиметровых винтика и один 2,8-миллиметровый винтик, которые обозначены красным, оранжевым, желтым, зеленым и синим цветом соответственно.

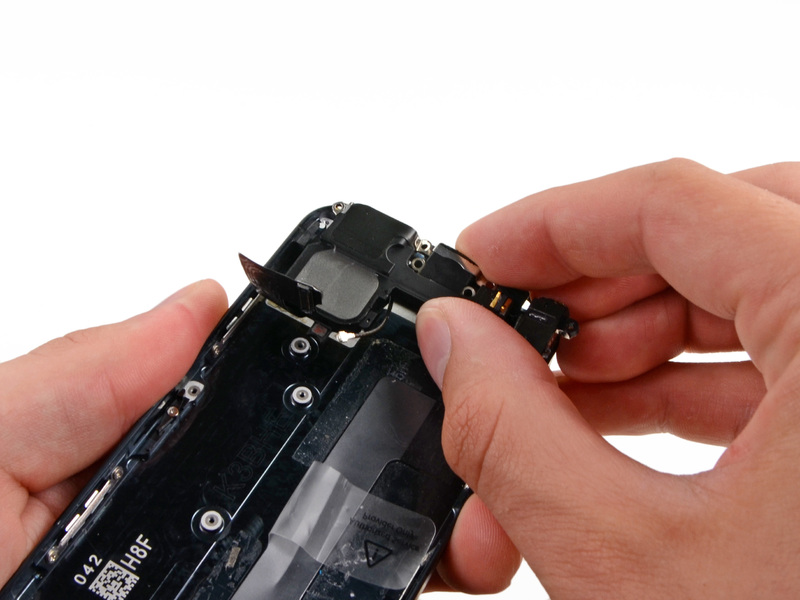

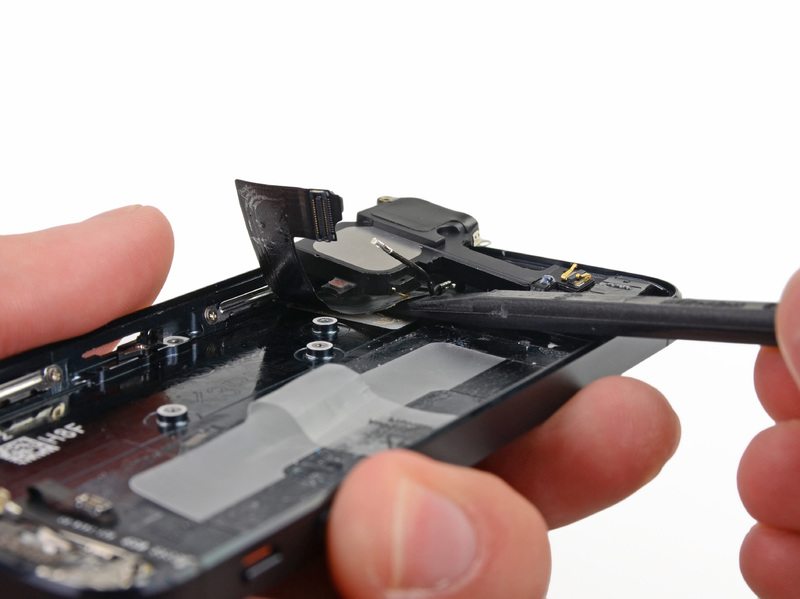

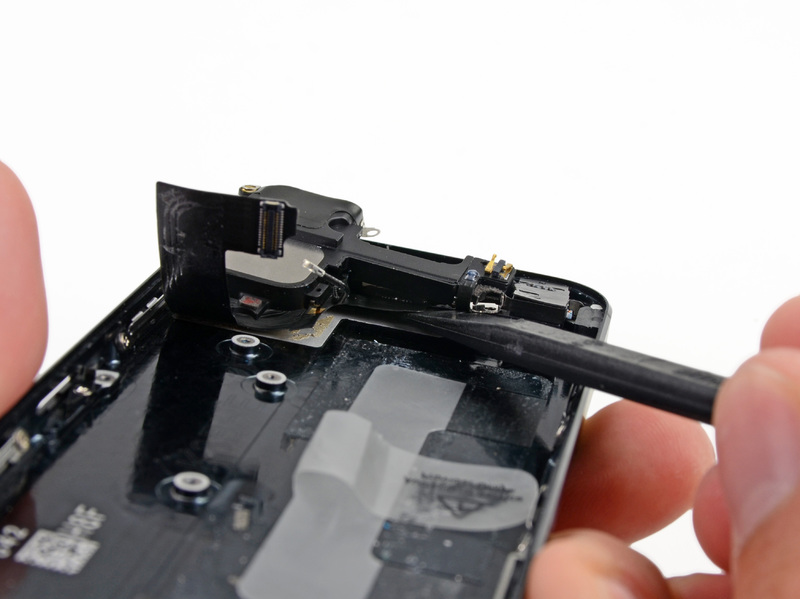

Шаг двадцатый. Снять нижнюю часть аппаратного обеспечения iPhone 5

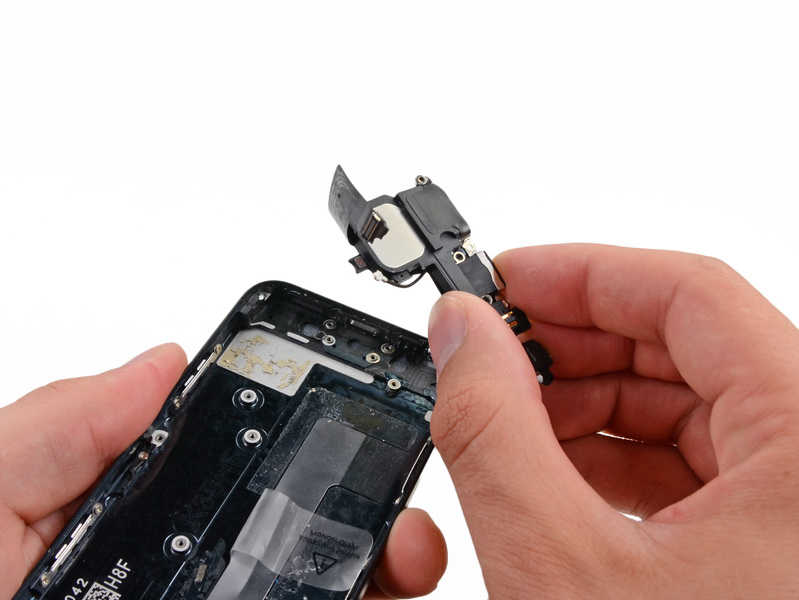

• Отсоедините аккуратно посредством плоского конца пластикового инструмента нижнюю часть аппаратного обеспечения смартфона, в которой находится разъем Lightning и полифонический динамик.
• Будьте внимательны при отсоединении нижней части аппаратного обеспечения смартфона. Проверяйте, чтобы все коннекторы были полностью отключены.

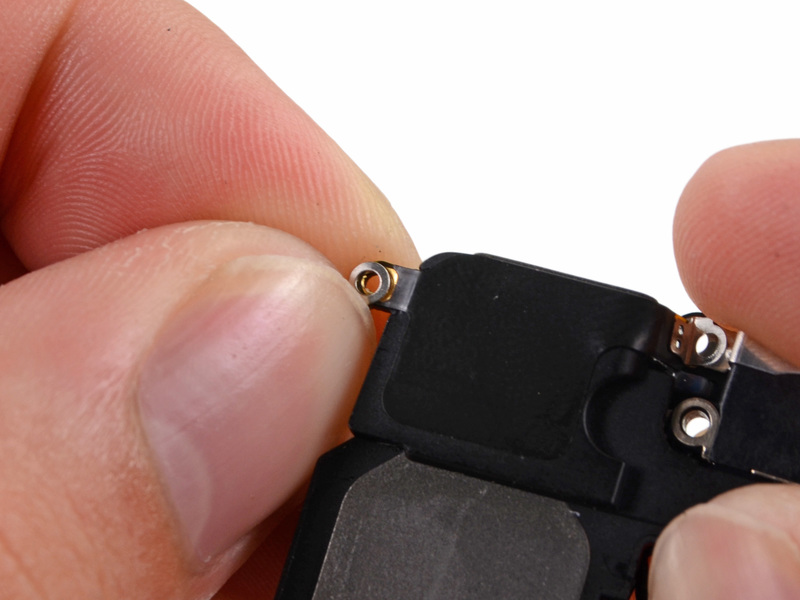

• Внимание! При извлечении данной детали, не потеряйте крошечную шайбу, которая расположена на корпусе громкоговорителя.

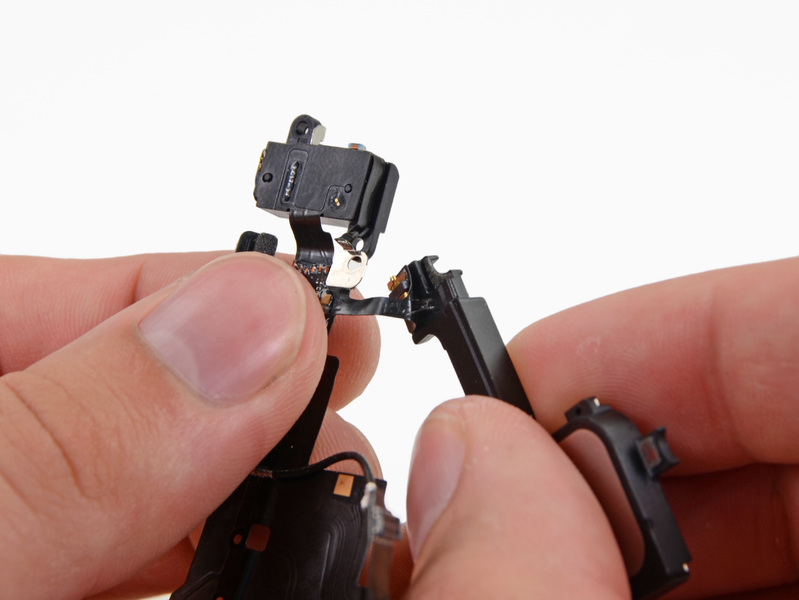

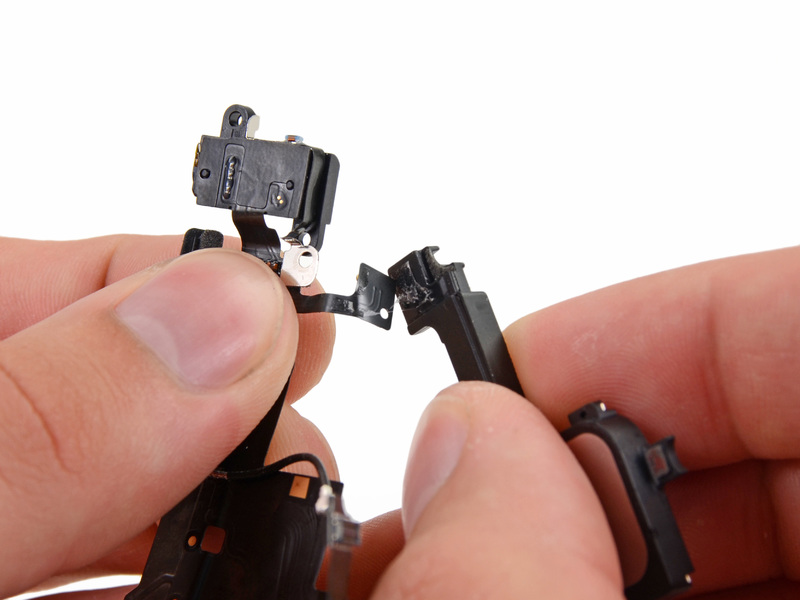

Шаг двадцать первый. Разъединение системного разъема от полифонического динамика

• Аккуратно разъедините шлейф системного разъема iPhone 5 от полифонического динамика, которые соединены посредством промышленного клея.

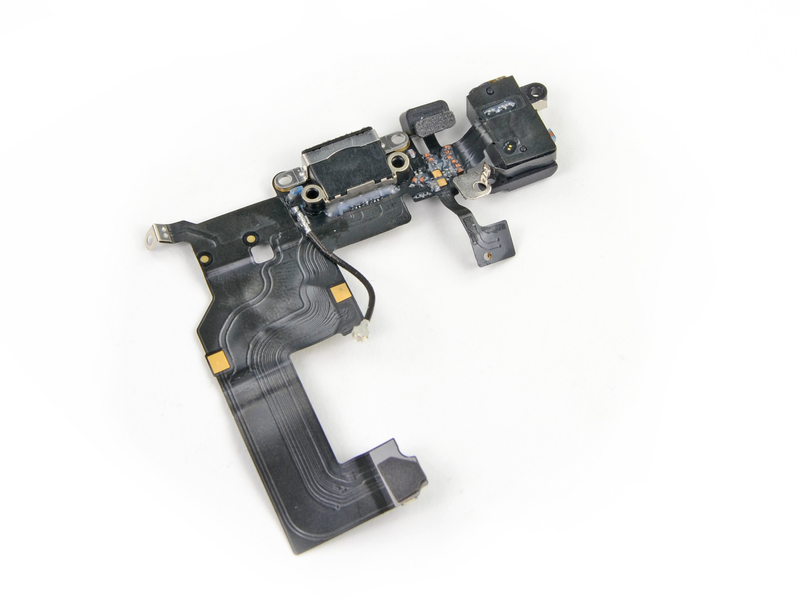

• Разъем синхронизации и зарядки с микрофоном и разъемом для наушников успешно снят.
