Ремонт задней камеры для iPhone 5

Возникли проблемы с задней камерой яблочного смартфона пятого поколения? Пропала возможность съемки фото? Узнать о том, как устранить неполадки в своем смартфоне, вы можете из предоставленной пошаговой инструкции по ремонту задней камеры для iPhone 5. Каждый пункт детально описан, прилагаются информативные изображения.

Шаг первый. Убрать крепление фронтальной панели iPhone 5

• Внимание! К работе необходимо приступать, только тогда, когда смартфон будет выключен, иначе он может выйти из строя.
• По бокам разъема Lightning находятся два винтика, которые следует открутить (обозначено красным цветом).

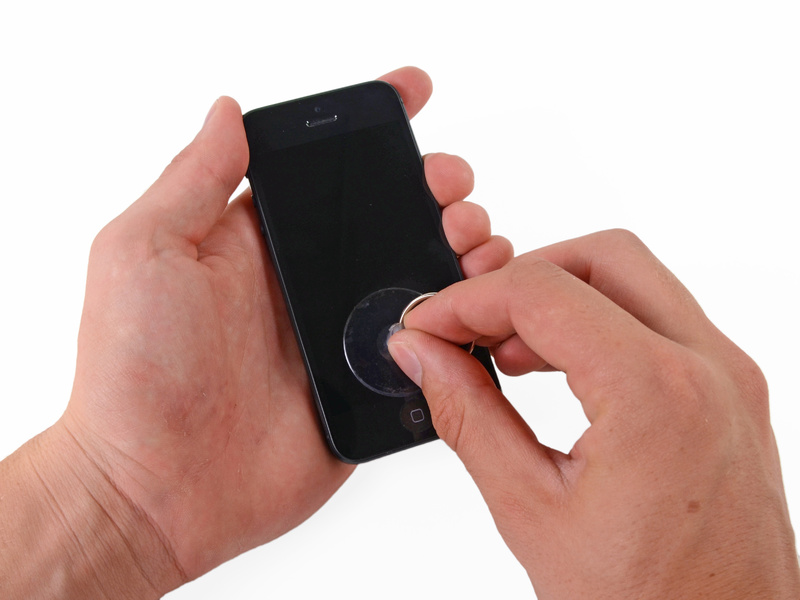

Шаг второй. Прикрепить к тачскрину iPhone 5 присоску

• Присоска должна быть аккуратно закреплена на фронтальной панели, чуть выше кнопки Home.
• Убедитесь в том, что данный инструмент крепко держится на тачскрине, чтобы во время ремонта не отсоединился.

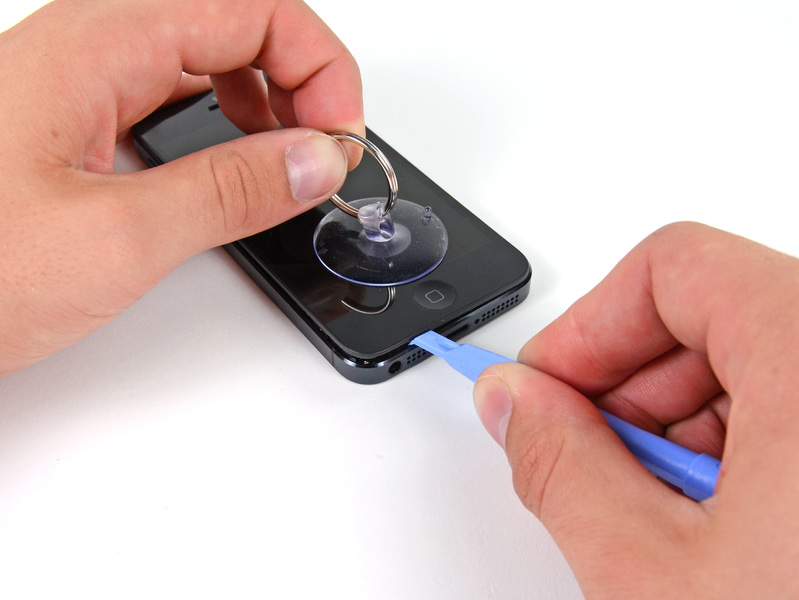

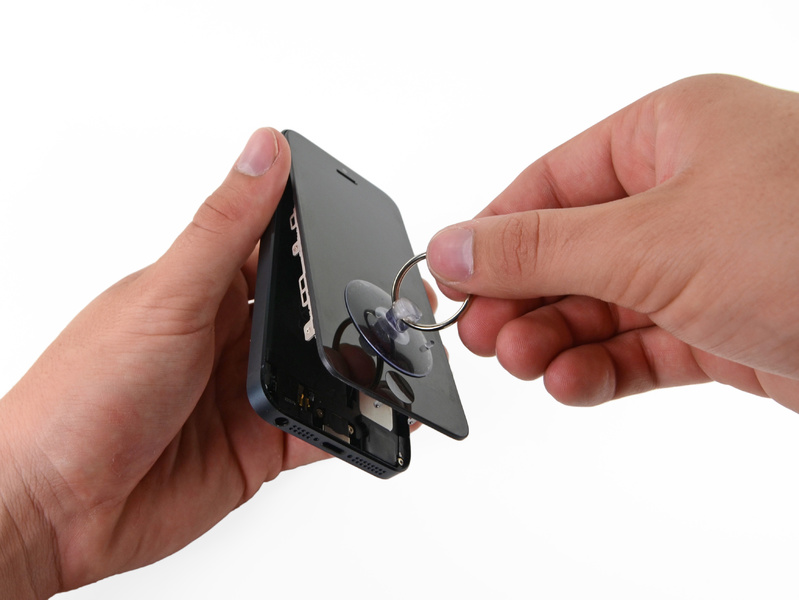

Шаг третий. Приподнять нижнюю часть тачскрина iPhone 5

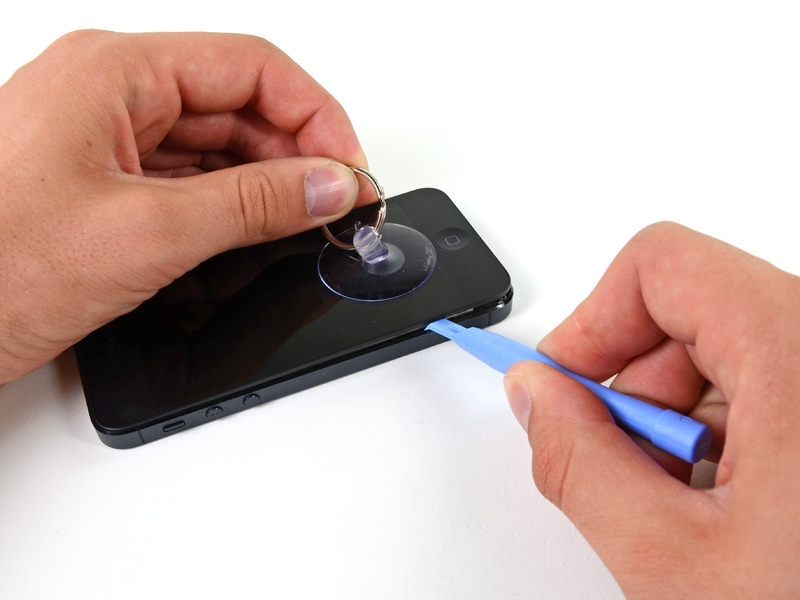

• Придерживая устройство за основную часть корпуса, начинайте аккуратно приподнимать нижнюю часть фронтальной панели.
• Для уменьшения риска повреждения тачскрина рекомендуется использовать пластиковый инструмент.
• Сенсорное стекло с дисплеем довольно плотно держится в основной части корпуса данного яблочного смартфона, поэтому старайтесь быть терпеливы в своих действиях.
• Одновременно работайте, как инструментом-присоской, так и специальным пластиковым инструментом, потому что фронтальная панель держится в основной части корпуса устройства посредством защелок.

Шаг четвертый. Приподнять с левой и правой стороны фронтальную панель iPhone 5

• Не спеша приподнимайте тачскрин с дисплеем, как с правой, так и с левой стороны, при этом разъединяйте защелки.

Шаг пятый. Расположить фронтальную панель относительно корпуса iPhone 5

• Внимание! Не следует резко отсоединять фронтальную панель от основной части корпуса устройства, так как они соединены шлейфами.
• Приподнимая аккуратно фронтальную панель, обращайте внимательно на верхнюю соединяющую сторону.

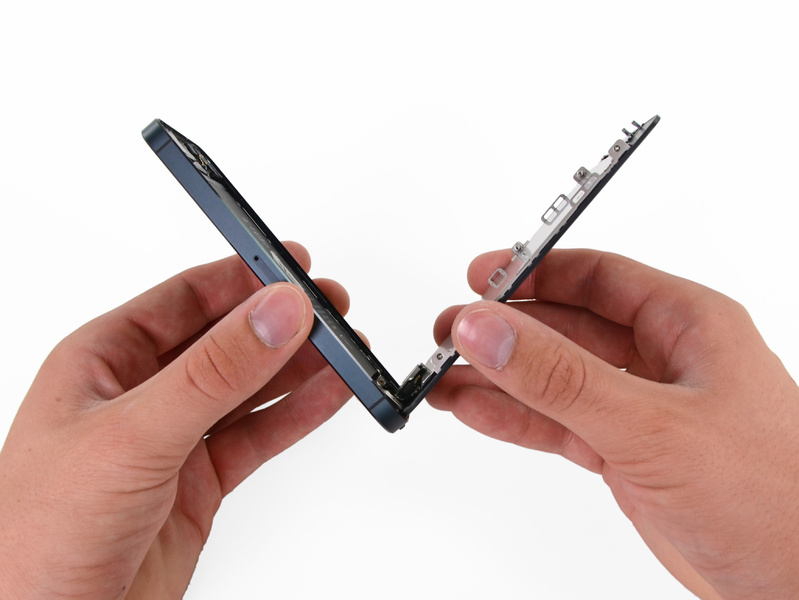

• Под углом 90 градусов приподнимите фронтальную панель смартфона относительно основной части корпуса.

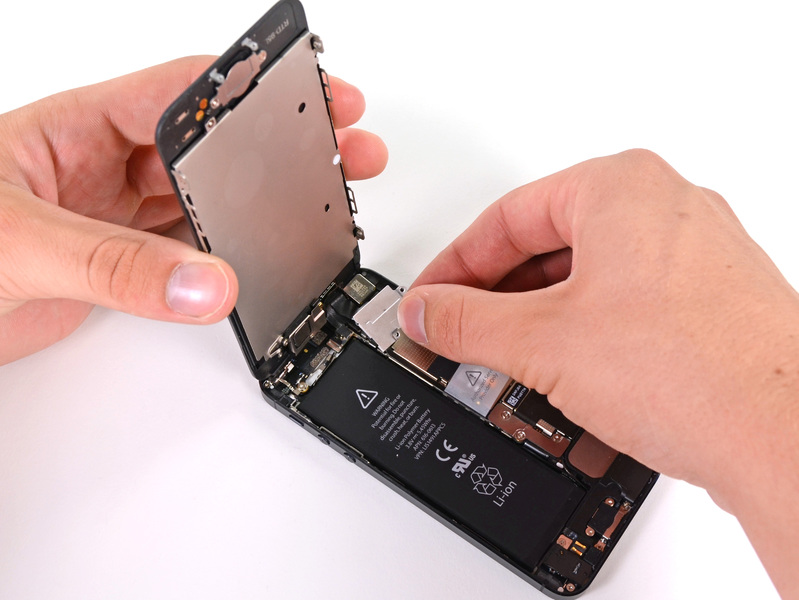

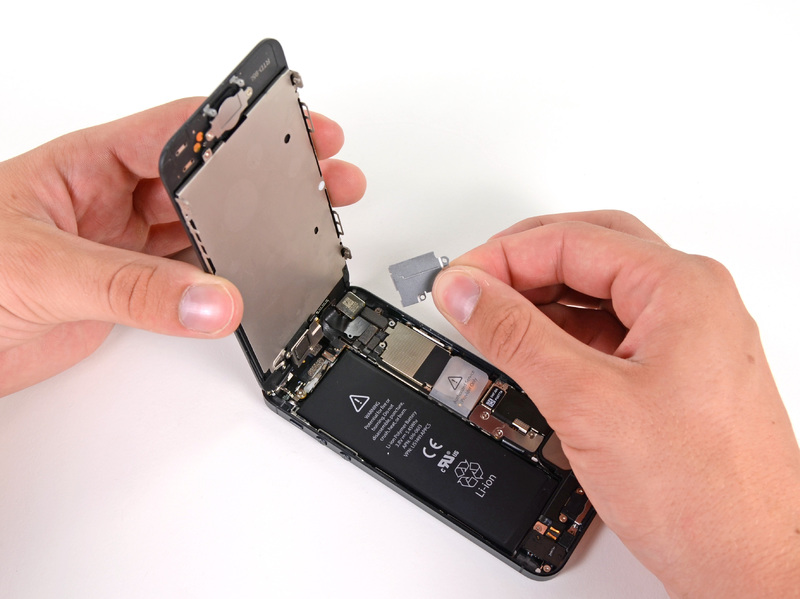

Шаг шестой. Снять защитную пластину

• Следует открутить два 1,2-миллиметровых винтика и один 1,6-миллиметровый, которые обозначены соответственно красным и оранжевым цветом.
• Защитную пластину металлическую свободную от винтиков теперь можно снять.

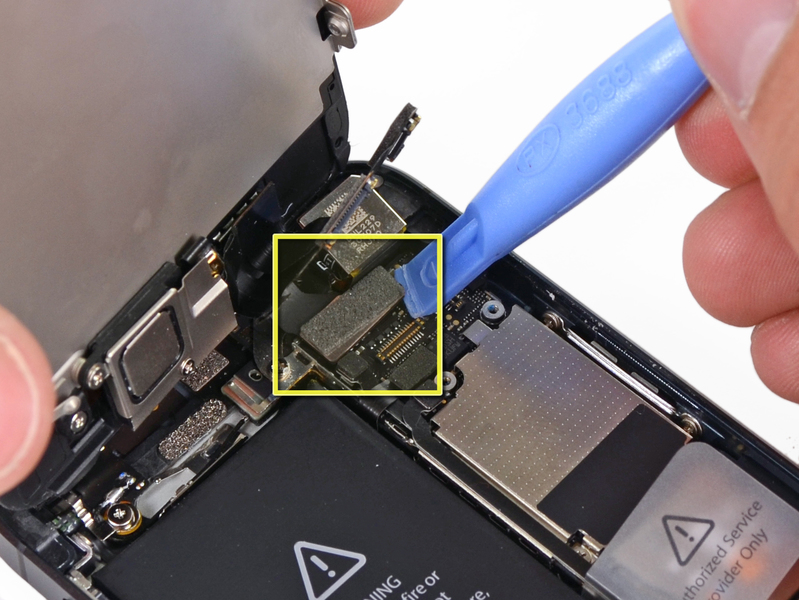

Шаг седьмой. Отсоединить шлейфы фронтальной панели от iPhone 5

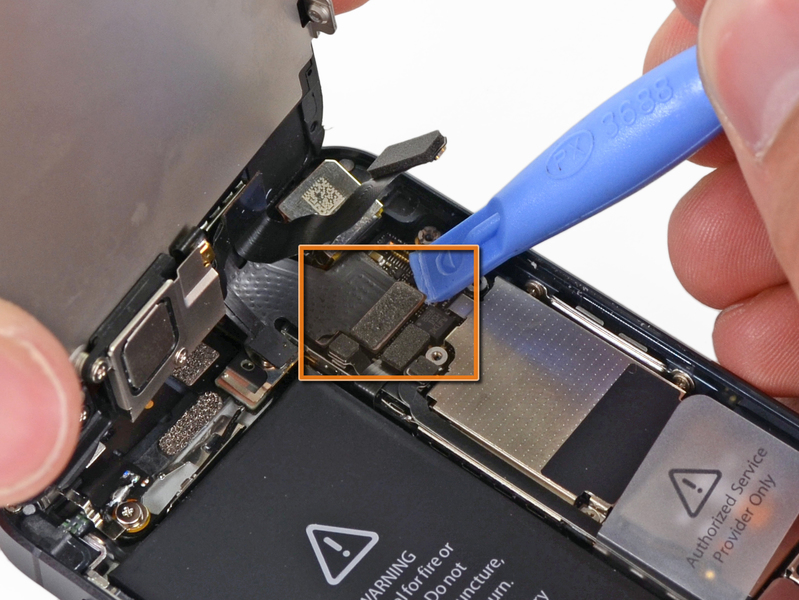

• Отсоедините шлейф датчика приближения и фронтальной камеры (обозначено красным цветом), шлейф тачскрина (обозначено оранжевым цветом) и шлейф дисплея (обозначено желтым цветом).
• Снимите фронтальную панель iPhone 5.

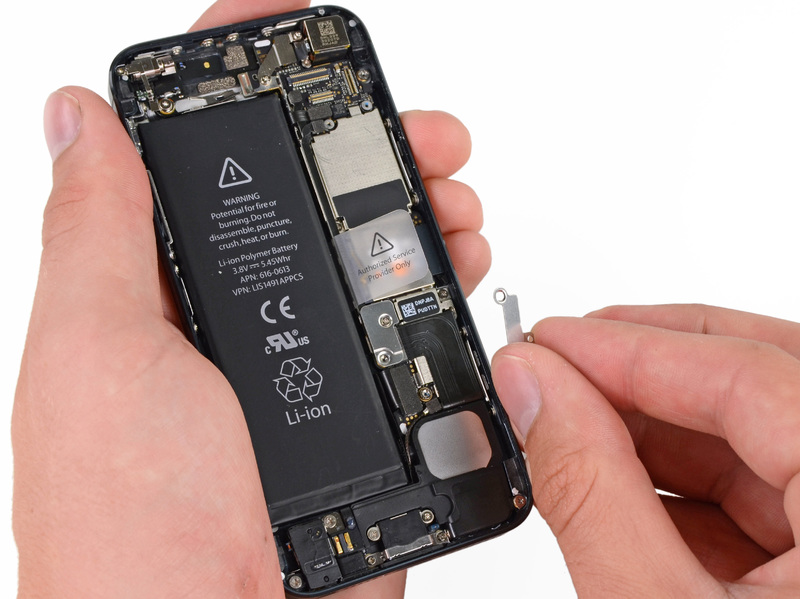

Шаг восьмой. Снять защитную пластину шлейфа батареи iPhone 5

• Открутите 1,8-миллиметровый и 1,6-миллиметровый винтики, обозначены соответственно красным и оранжевым цветом, прикрывающие шлейф батареи соединенный с системной платой.

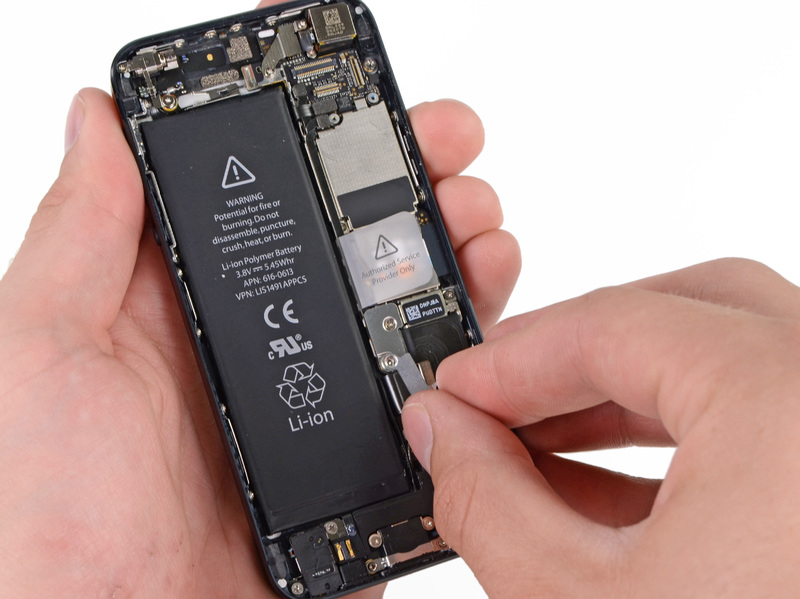

• Снимите защитную пластину шлейфа батареи устройства и поставьте в отдаленное место, чтобы не потерять случайно.

Шаг девятый. Отсоединить в iPhone 5 шлейф батареи

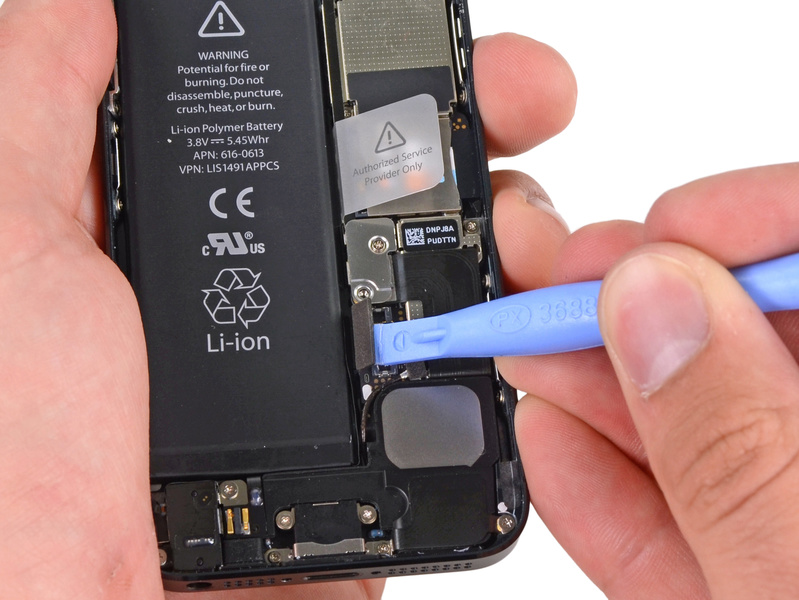

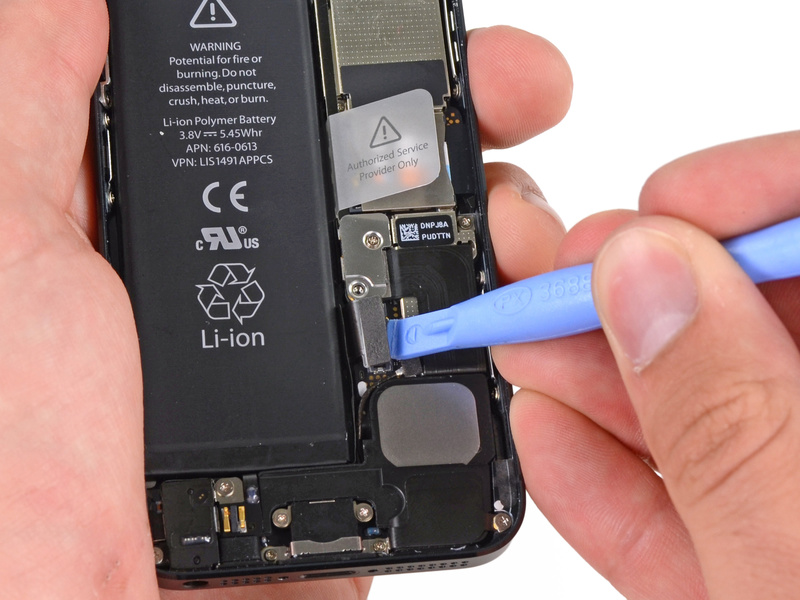

• Аккуратно отсоедините шлейф батареи смартфона от системной платы посредством пластикового инструмента.
• Внимание! Будьте крайне внимательны, ибо сокет шлейфа можно сломать, если его приподнимать.

Шаг десятый. Снятие батареи iPhone 5

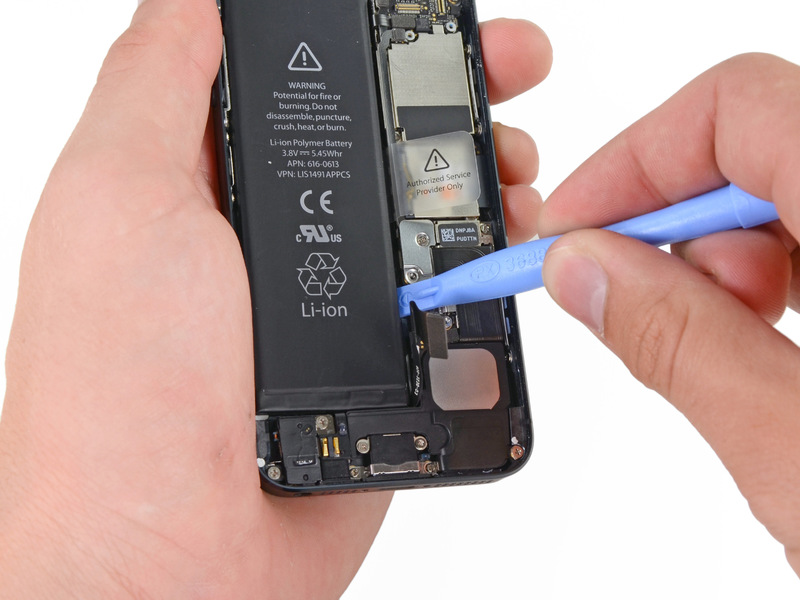

• С помощью пластикового инструмента приподнимите батарею начиная с нижней ее части.

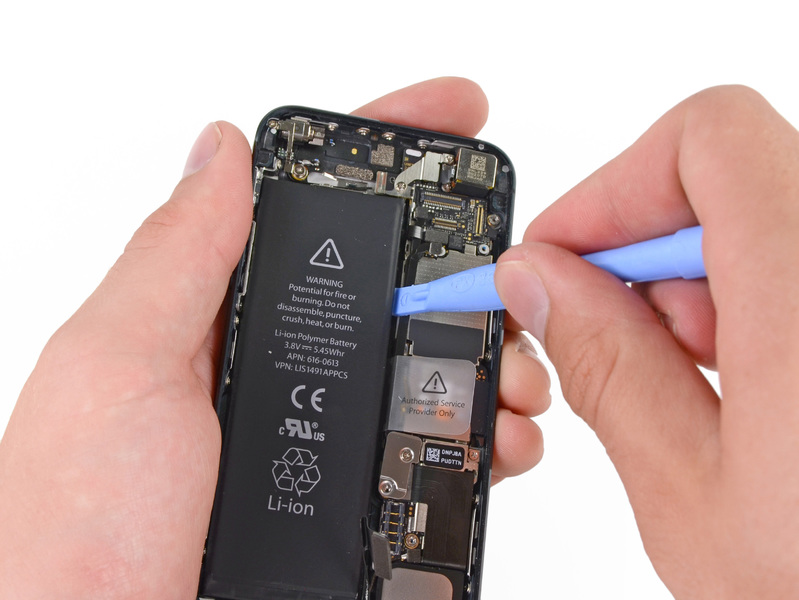

• Чтобы отклеился клей нанесенный между батареей и корпусом, аккуратно проведите вдоль ее правого края пластиковым инструментом.

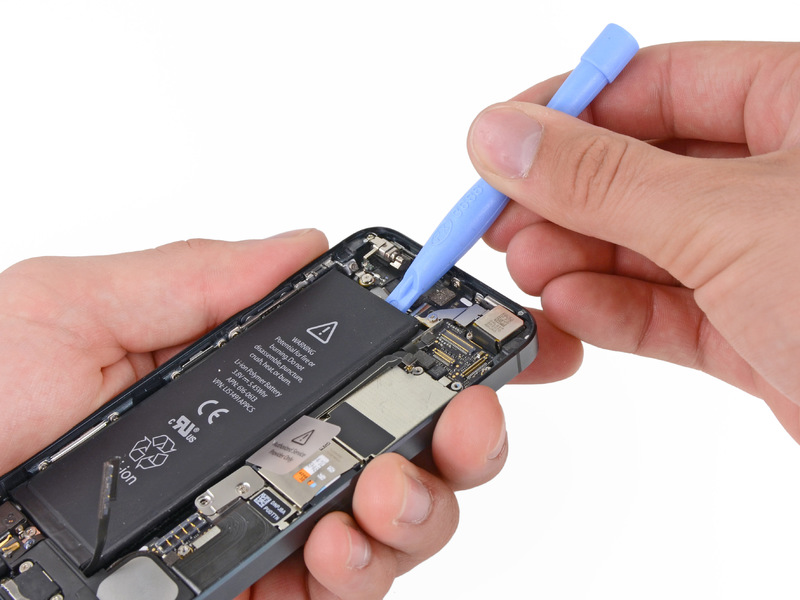

• Далее приподнимайте батарею с верхней ее части.
• Внимание! Запрещается прокалывать батарею, резко отделять ее от корпуса устройства, чтобы не повредить, а также чтобы не нанести ущерб системной плате.

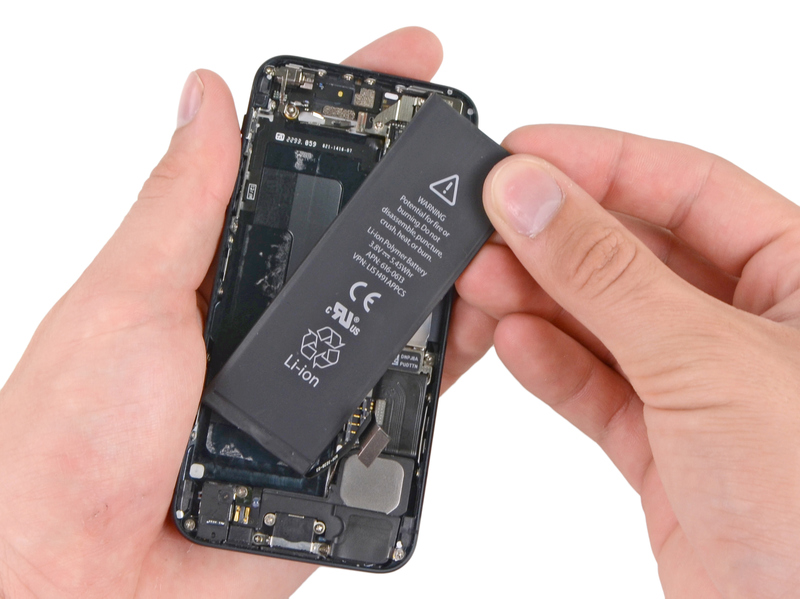

• Теперь можно снять батарею и отчистить ее от остатков клея.

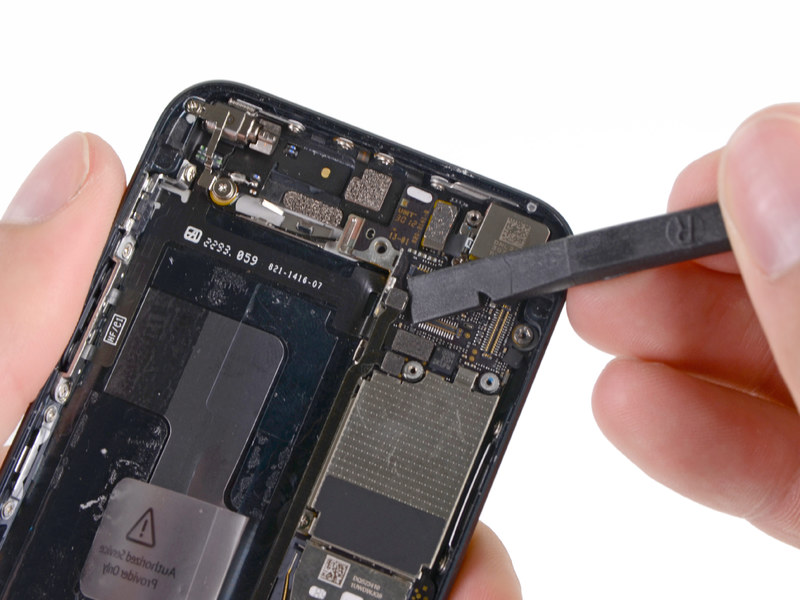

Шаг одиннадцатый. Изъять кабель антенны сотовой сети по передачи данных

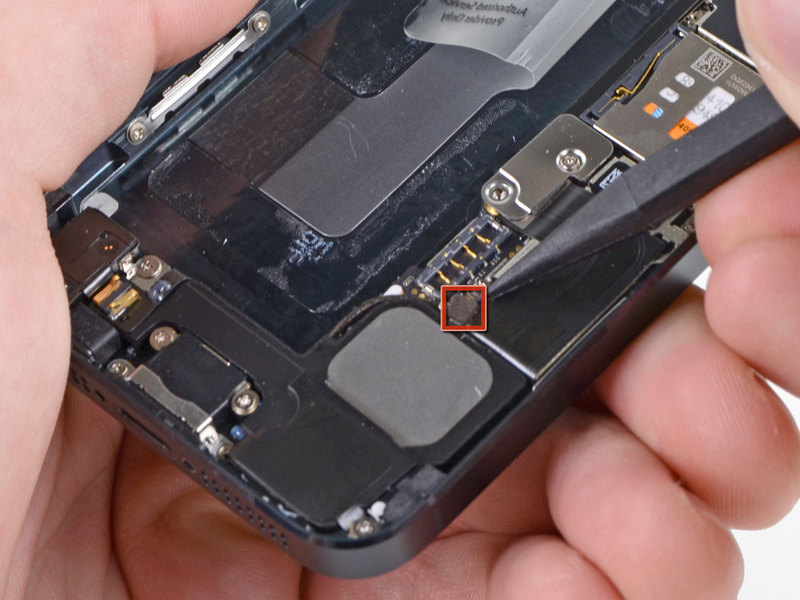

• Аккуратно отсоедините кабель антенны сотовой сети по передачи данных, который находится чуть выше корпуса полифонического динамика, посредством кончиком пластикового инструмента.

Шаг двенадцатый. Изъять защитную пластину прикрывающую шлейф системной платы

• Открутить 1,5-миллиметровый винтик (обозначено красным цветом) и 2,3-миллиметровый винтик (обозначено оранжевым цветом), удерживающие защитную металлическую пластину шлейфа системной платы.

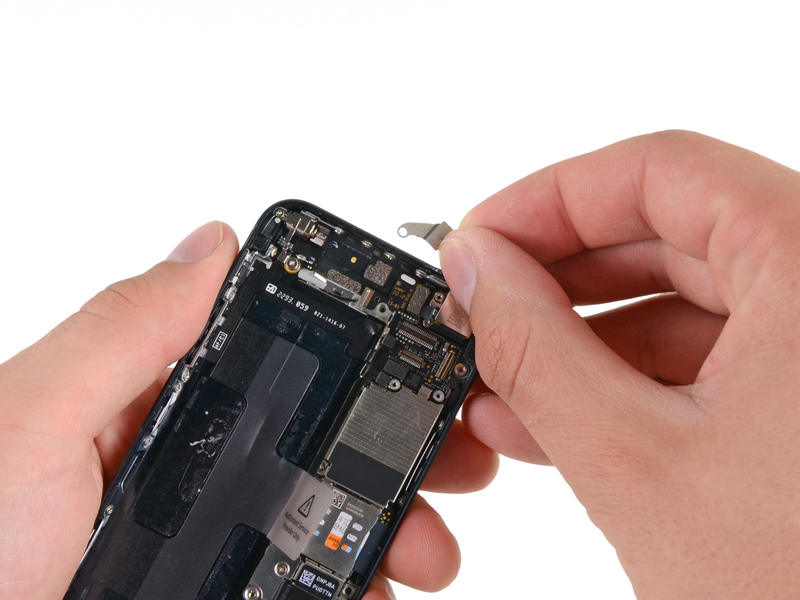

• Теперь можно снять защитную металлическую пластину.
• Внимание! Чтобы не повредить заземлитель маленького размера, необходимо быть предельно осторожным во время изъятия защитной металлической пластины шлейфа системной платы.

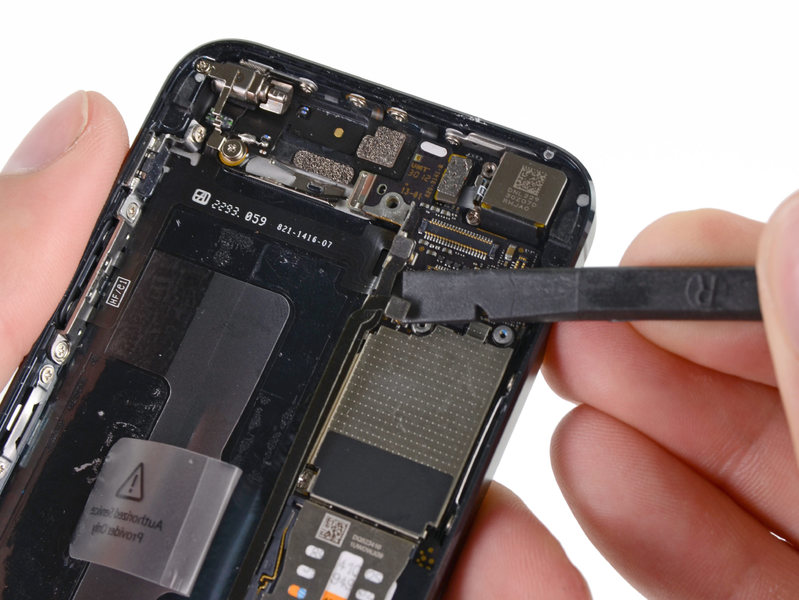

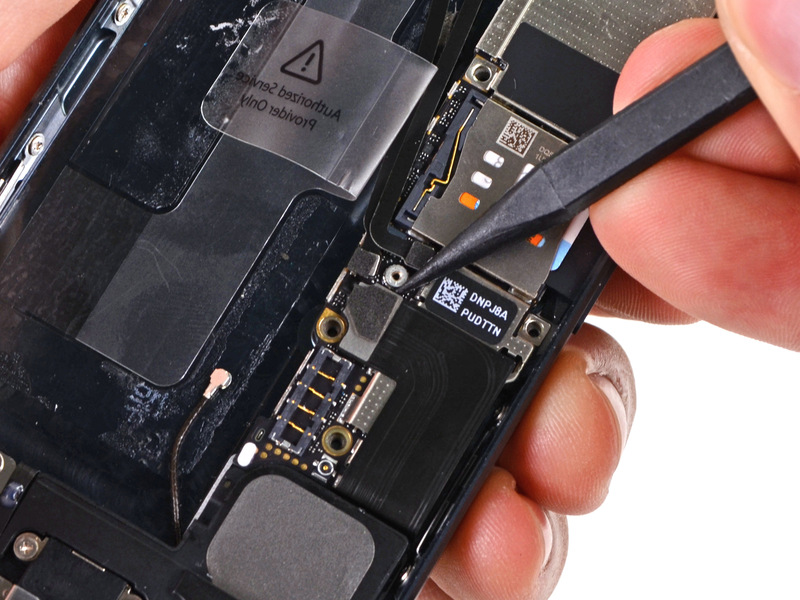

Шаг тринадцатый. Изъять шлейфы системной платы

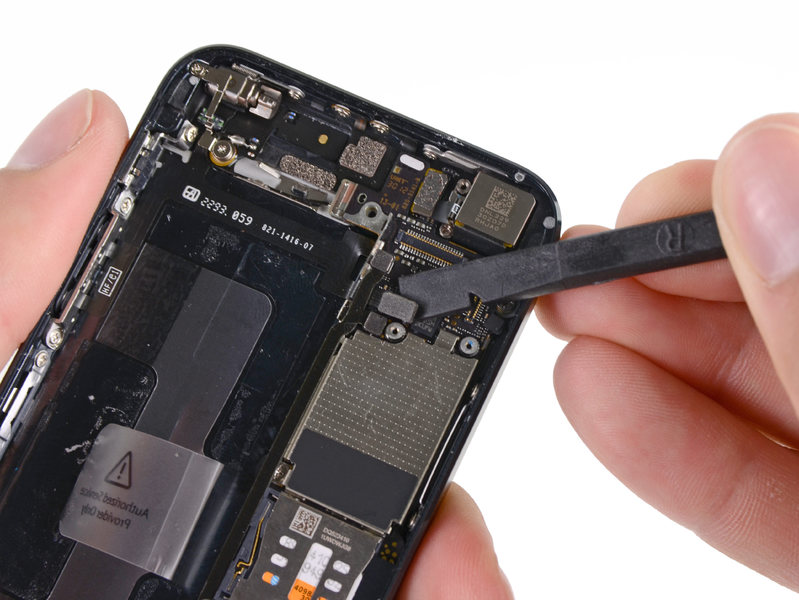

• Посредством плоского конца пластикового инструмента, аккуратно отсоедините верхний, средний и нижний соединительный шлейф.

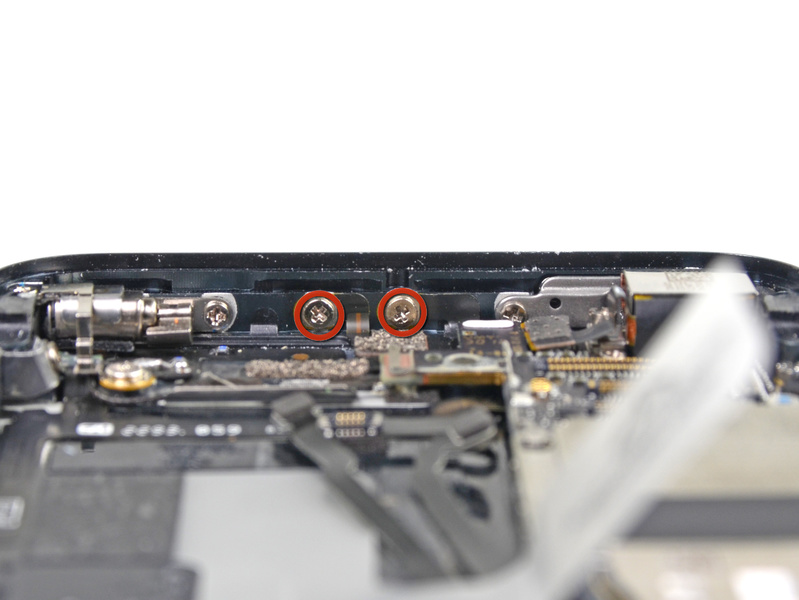

Шаг четырнадцатый. Открутить винтики во внутренней нижней стороне основного корпуса iPhone 5

• Открутите винтики во внутренней нижней стороне основного корпуса смартфона, которые обозначенные красным цветом.

Шаг пятнадцатый. Снять пластину, которая расположена в средней части корпуса iPhone 5

• Следует открутить 1,2-миллиметровый винтик, удерживающий защитную пластину.
• Теперь можно аккуратно снять защитную пластину, которая расположена в средней части корпуса устройства.

Шаг шестнадцатый. Отсоединить шлейф интерфейса подключения Lightning в iPhone 5

• Аккуратно отсоедините шлейф разъема Lightning устройства используя пластиковый инструмент, но следите за тем, чтобы не повредить сокет.
• Шлейф следует отделить сначала склоняя его назад, а затем в сторону от системной платы смартфона.

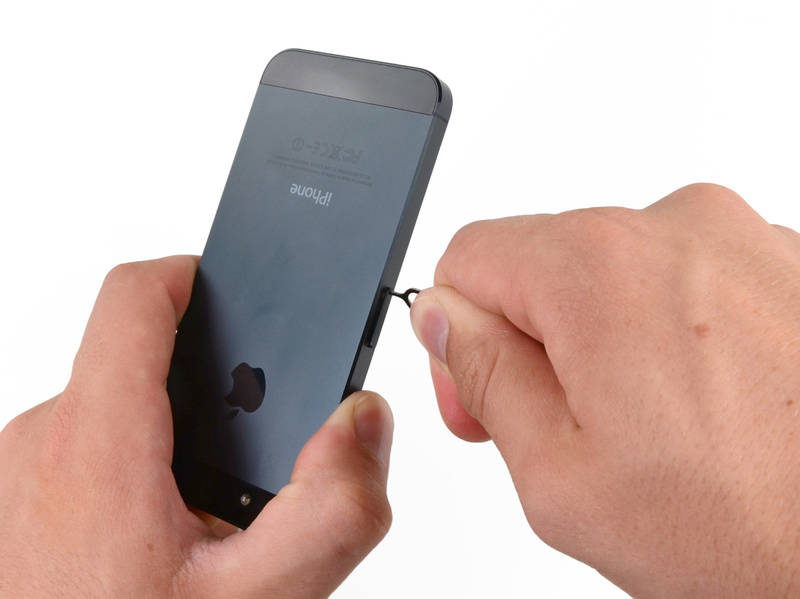

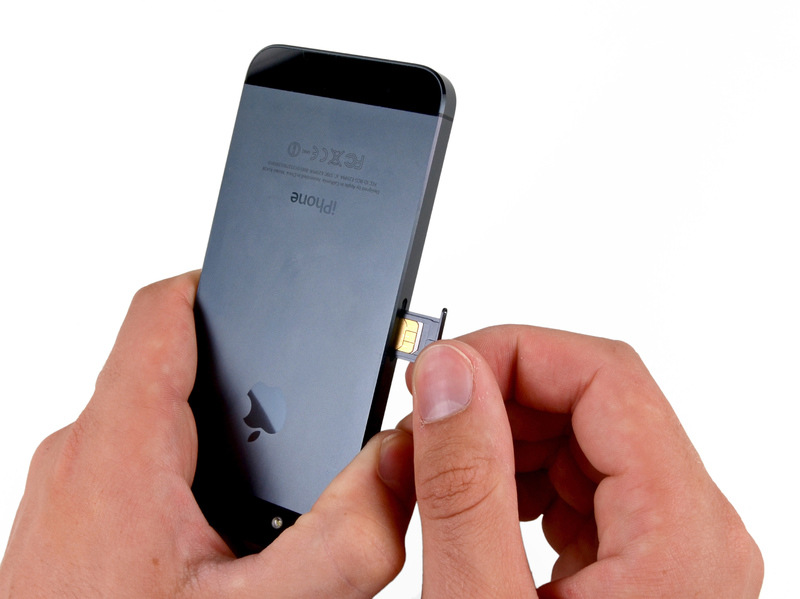

Шаг семнадцатый. Снять SIM-лоток из iPhone 5

• С помощью металлической скрепки, которая идет в комплекте со смартфоном, необходимо извлечь SIM-лоток и SIM-карту, если она присутствует.

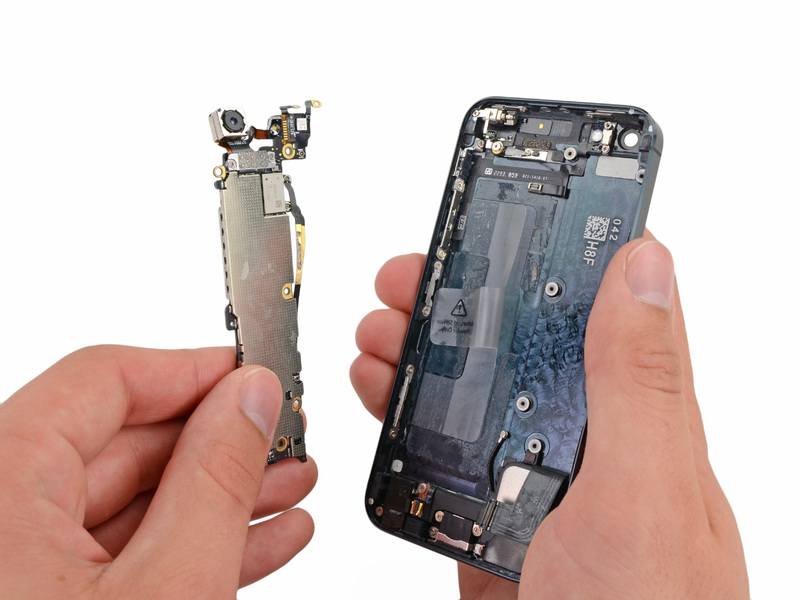

Шаг восемнадцатый. Снять системную плату iPhone 5

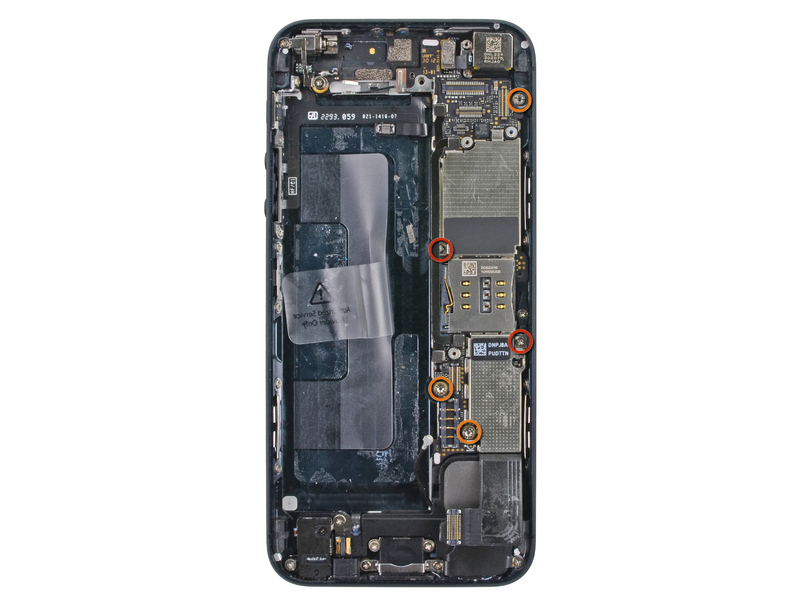

• Необходимо открутить два 2,3-миллиметровых винтика и три 2,7-миллиметровых винтика, которые обозначены красным и оранжевым цветом соответственно.

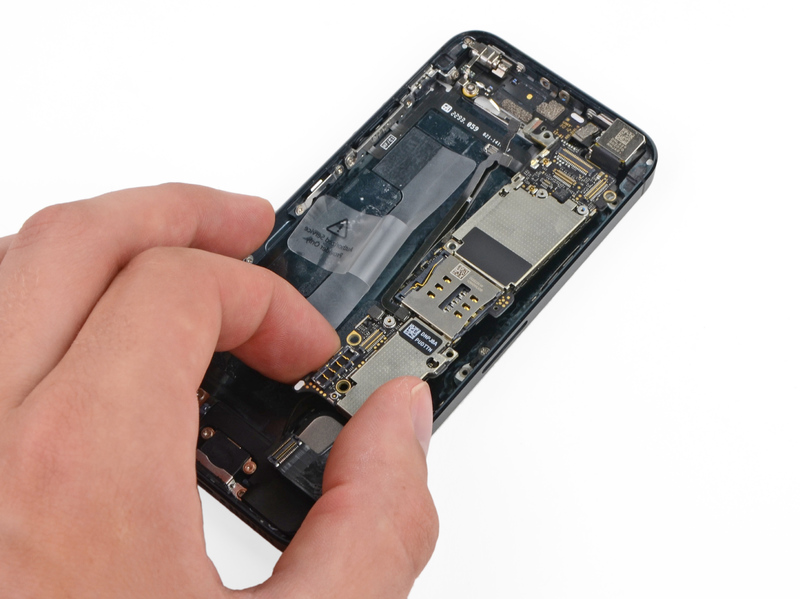

• Отклоните аккуратно системную плату в сторону размещения батареи, приподняв ее.
• Если к системной плате или к корпусу подключен хотя бы один кабель, не пытайтесь в таком случае извлекать системную плату полностью.
• Для отсоединения кабеля модуля Wi-Fi используйте пластиковый инструмент.
• Теперь можно снять полностью системную плату из корпуса смартфона и обязательно положить ее на антистатический заземленный коврик, чтобы не повредилась.

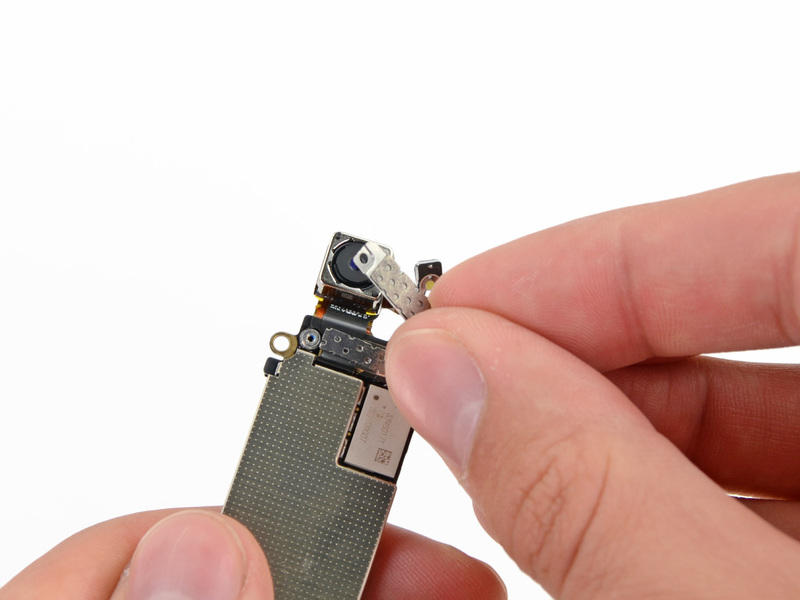

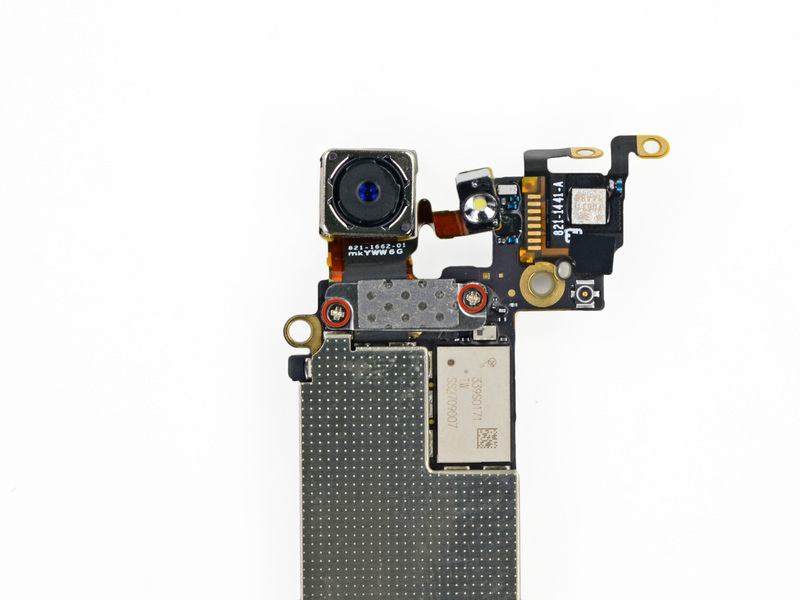

Шаг девятнадцатый. Снять защитную пластину шлейфа задней камеры iPhone 5

• Необходимо открутить два 1,1-миллиметровых винтика (обозначено красным цветом), которые удерживают защитную пластину шлейфа задней камеры устройства.
• Снимите защитную пластину шлейфа задней камеры смартфона и положите в отдаленное место, чтобы она не потерялась случайным образом.

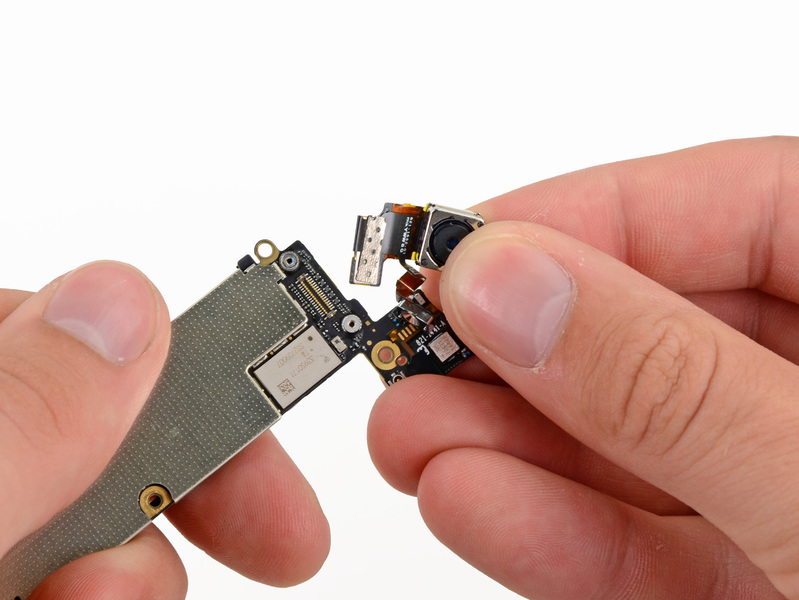

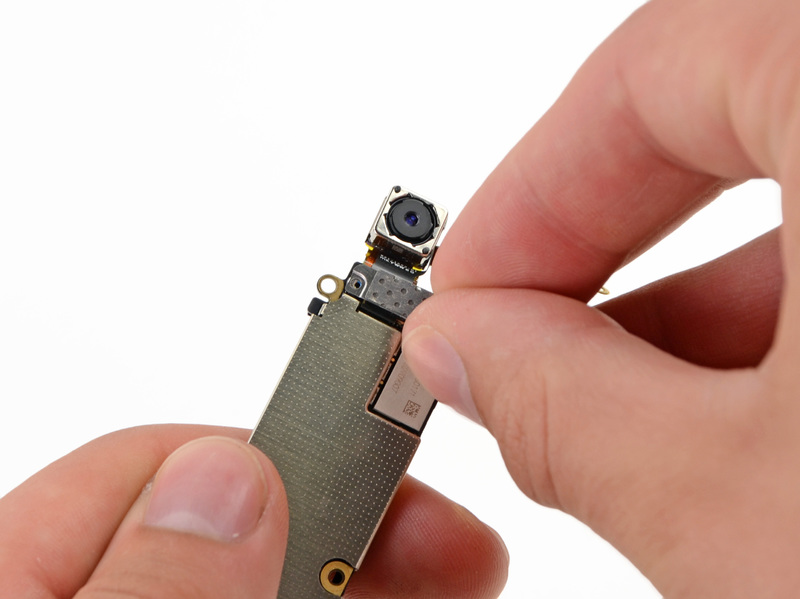

Шаг двадцатый. Снять заднюю камеру iPhone 5

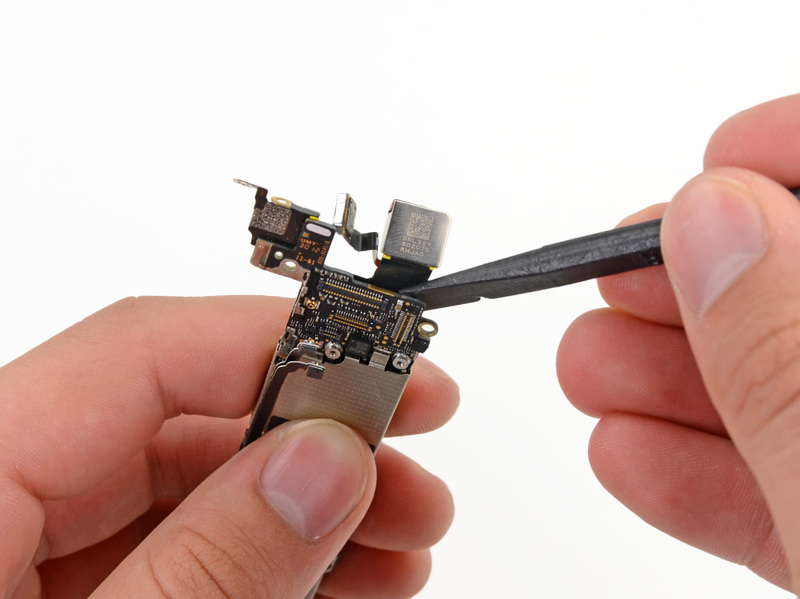

• Используя пластиковый инструмент с плоским концом, необходимо отсоединить кабель задней камеры от системной платы.
• Теперь можно извлечь заднюю камеру смартфона из системной платы.
