Ремонт задней крышки для iPhone 5

Вам необходимо заменить заднюю крышку в вашем смартфоне пятого поколения от Apple? Нуждаетесь в качественной инструкции по ремонту задней крышки в iPhone 5? Компания iOK предоставляет вам такую возможность.

Шаг первый. Снять крепление фронтальной панели в iPhone 5

• Внимание! Приступать к работе над ремонтом можно только тогда, когда удостоверитесь, что устройство выключено.

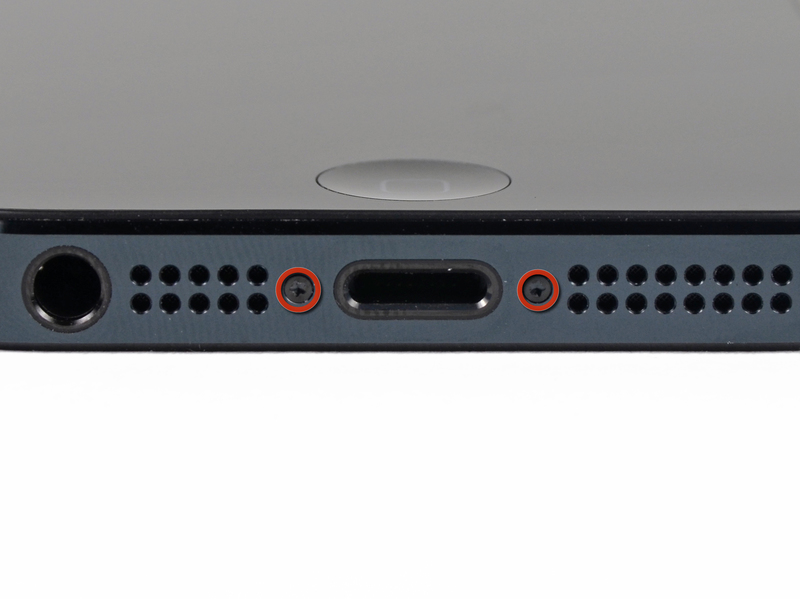

• Следует открутить два винтика (обозначено красным цветом), которые расположенные по бокам разъема Lightning.

Шаг второй. Прикрепите инструмент-присоску к фронтальной панели iPhone 5

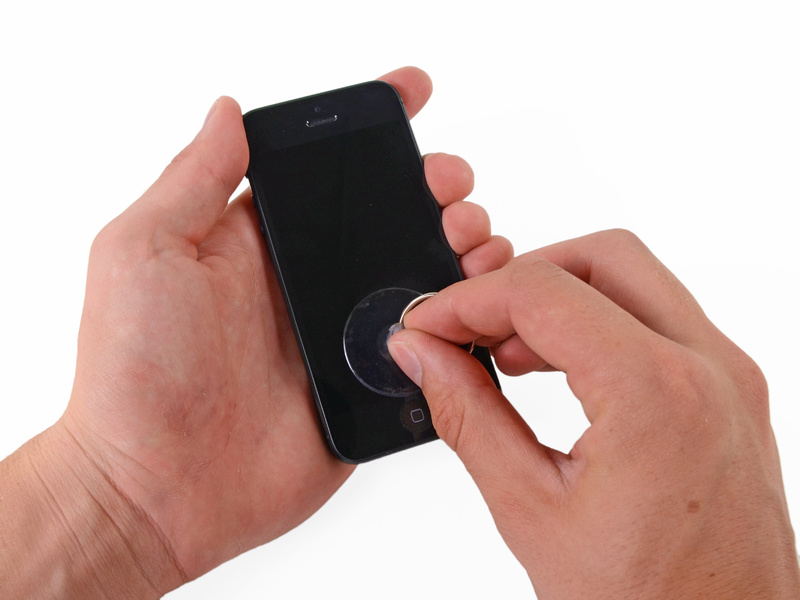

• Присоску следует закрепить аккуратно чуть выше кнопки Home, которая в свою очередь находится на фронтальной панели.
• Присоска не должна отсоединиться во время ремонта задней крышки яблочного смартфона пятого поколения. Убедитесь в ее отменной герметичности.

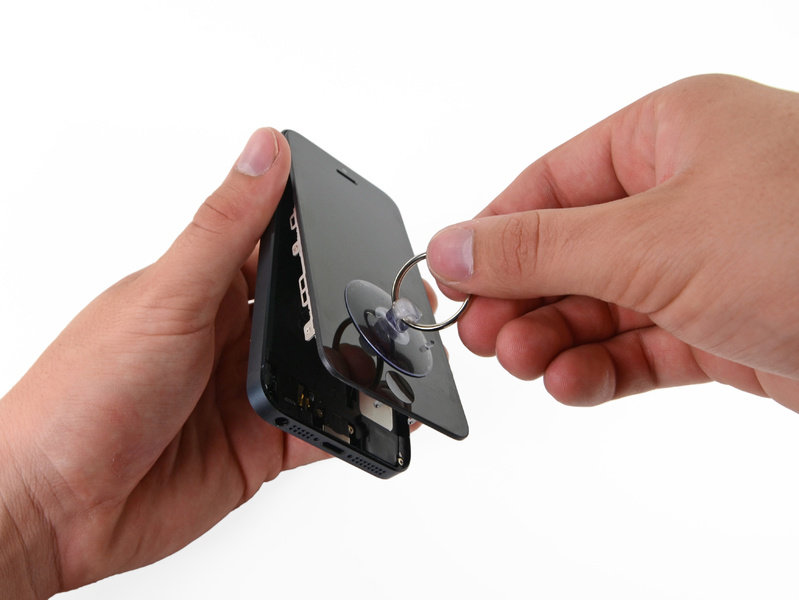

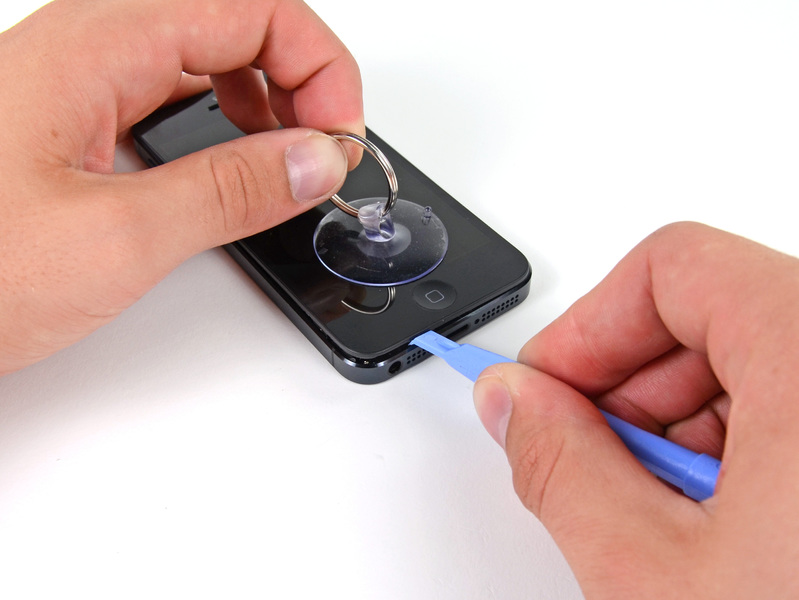

Шаг третий. Нижнюю часть дисплея с тачскрином iPhone 5 приподнять

• Во время приподнимания фронтальной панели, необходимо придерживать устройство за основную часть корпуса посредством инструмента-присоски.
• Чтобы не дать возникновению повреждений с тачскрином, необходимо использовать пластиковый инструмент.
• Сам тачскрин довольно плотно держится в корпусе iPhone 5, поэтому настоятельно рекомендуется быть терпеливыми в своих действиях.
• Работайте одновременно с присоской и специальным пластиковым инструментом, ибо тачскрин удерживается посредством нескольких специальных защелок, которые расположенные по периметру iOS-устройства.

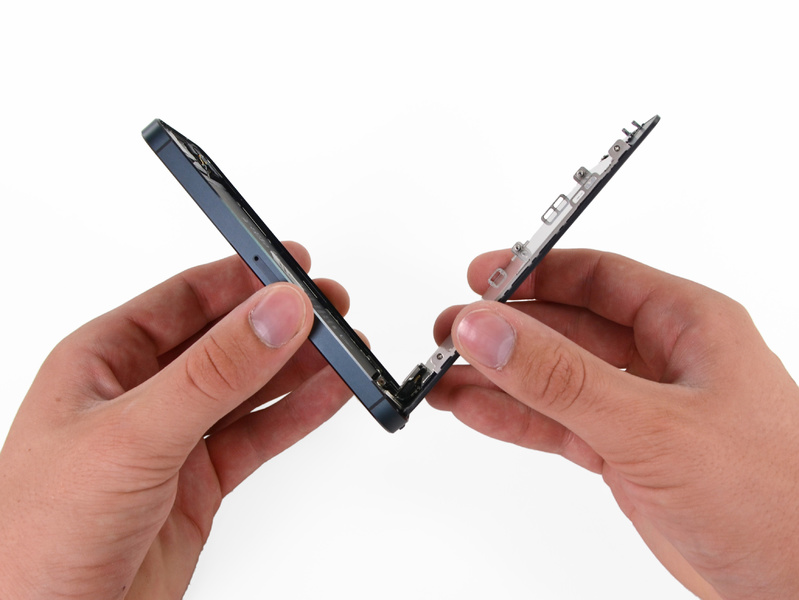

Шаг четвертый. Приподнимание тачскрина с правой и левой стороны iPhone 5

• Приподнимайте фронтальную панель аккуратно с левой и правой сторон и следите за разсоединением защелок удерживающих ее в основной части корпуса.

Шаг пятый. Расположение дисплея с тачскрином относительно корпуса iPhone 5

• Внимание! Фронтальная панель соединена парочкой шлейфов к основной части корпуса iOS-устройтсва. Поэтому, не в коем случае резко не отсоединяйте тачскрин.
• Приподнимая тачскрин, обращайте особое внимание на верхнюю соединяющую сторону фронтальной панели.

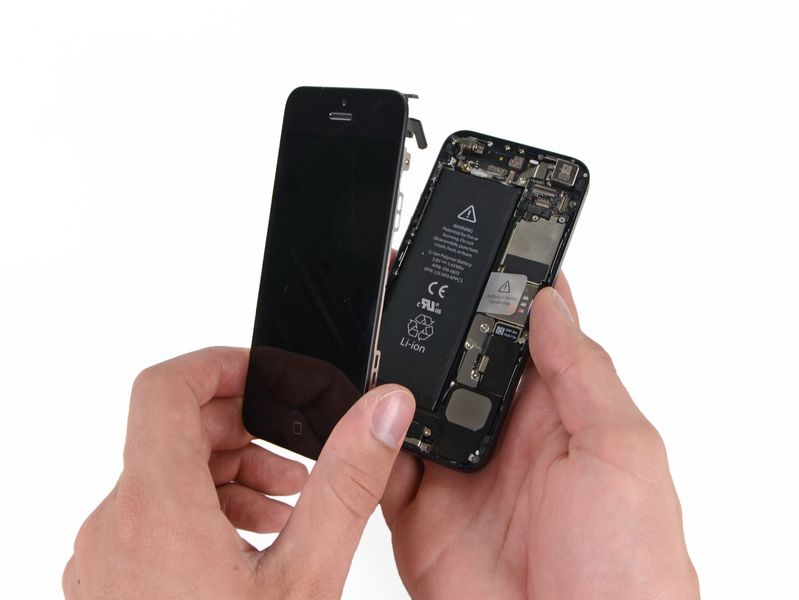

• Тачскрин приподнимите по отношению к основной части корпуса не больше чем на 90 градусов.

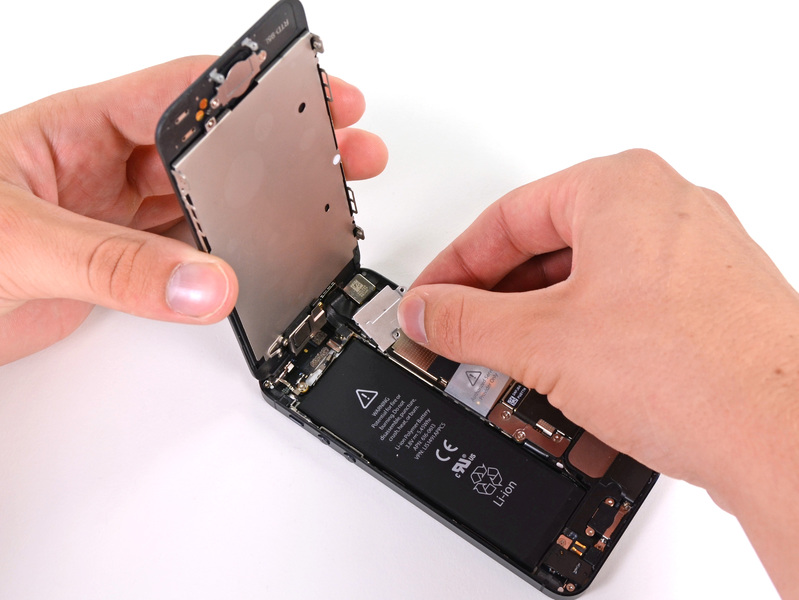

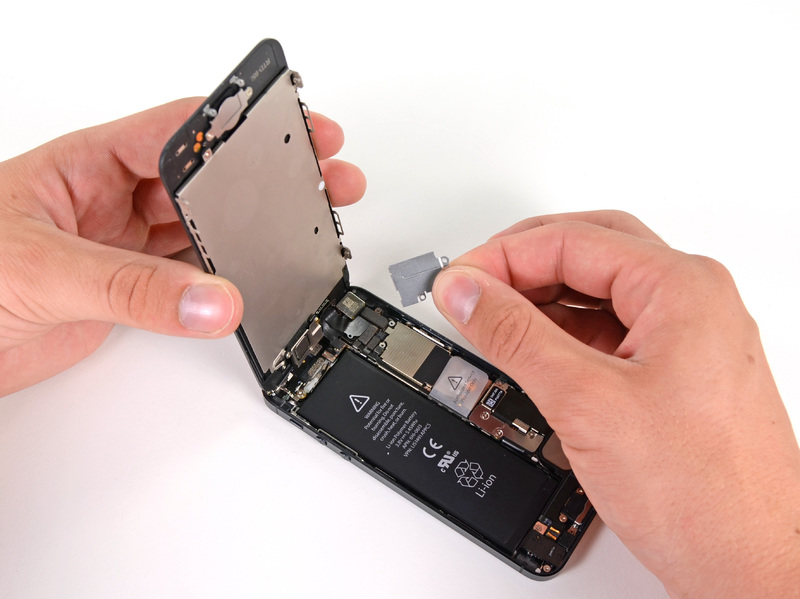

Шаг шестой. Снять защитную пластину

• Два 1,2-миллиметровых и один 1,6-миллиметровый винтики необходимо открутить, которые обозначены соответственно красным и оранжевым цветом.
• После того, как пластина свободна от винтиков, ее можно снять.

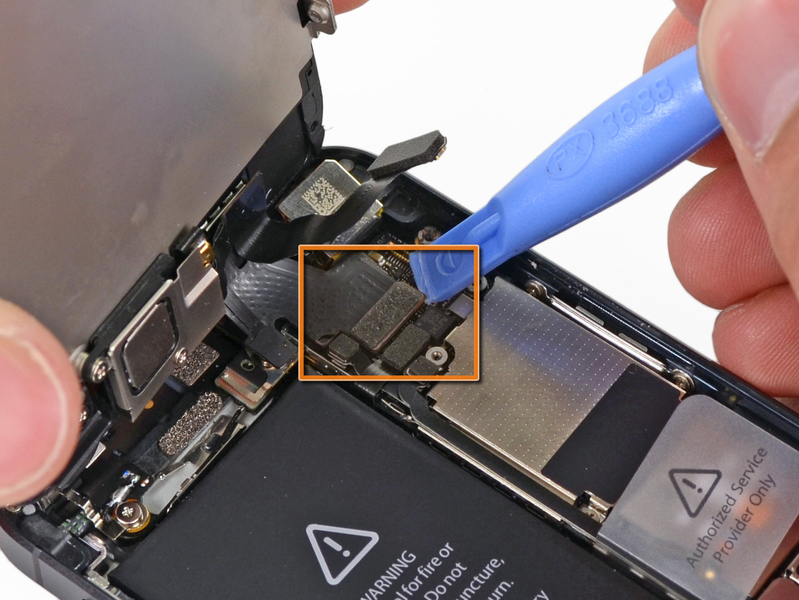

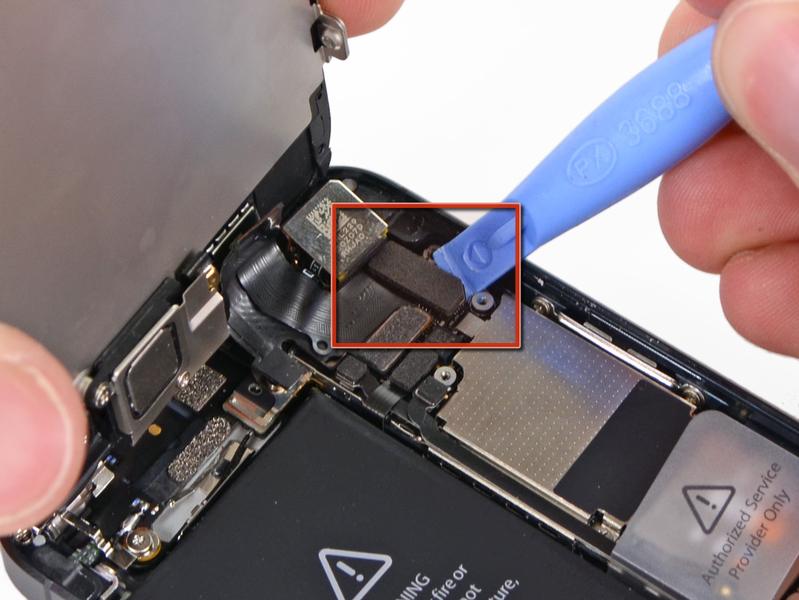

Шаг седьмой. Отсоединить все шлейфы тачскрина от корпуса iPhone 5

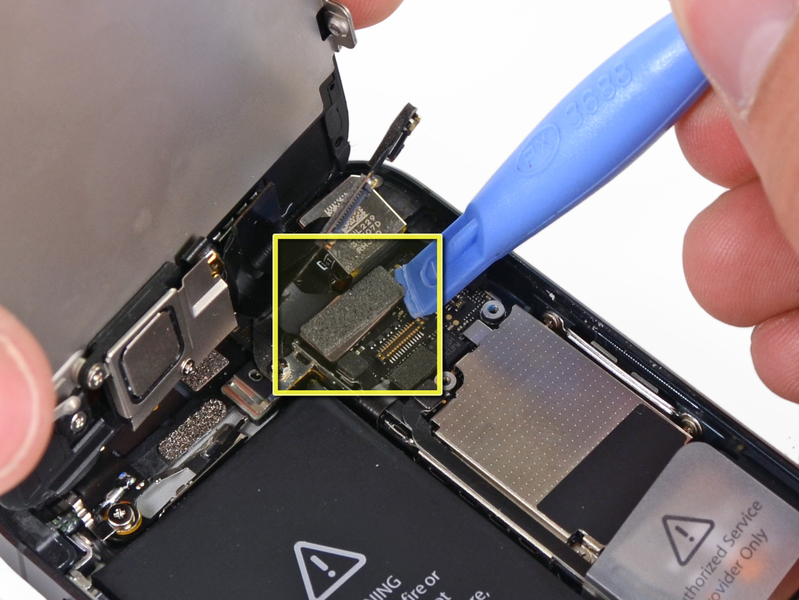

• Отсоедините шлейфы обозначенные красным, оранжевым и желтым цветом, которые соответственно является шлейфом датчика приближения и фронтальной камеры, шлейфом тачскрина и шлейфом дисплея.
• Можете отсоединить аккуратно фронтальную панель от основной части устройства.

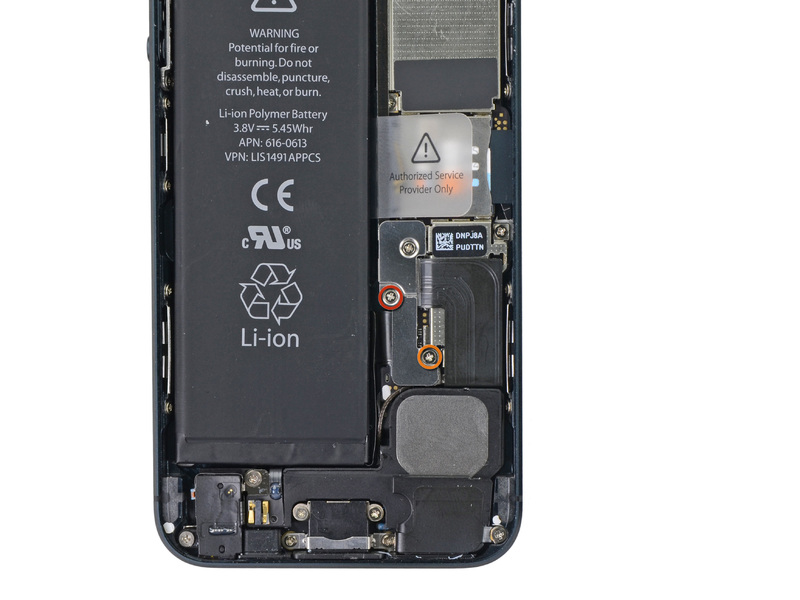

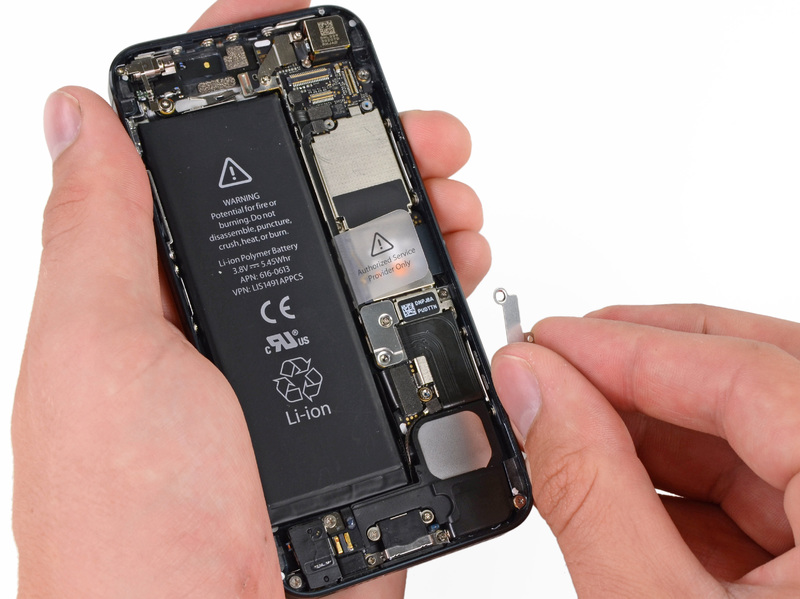

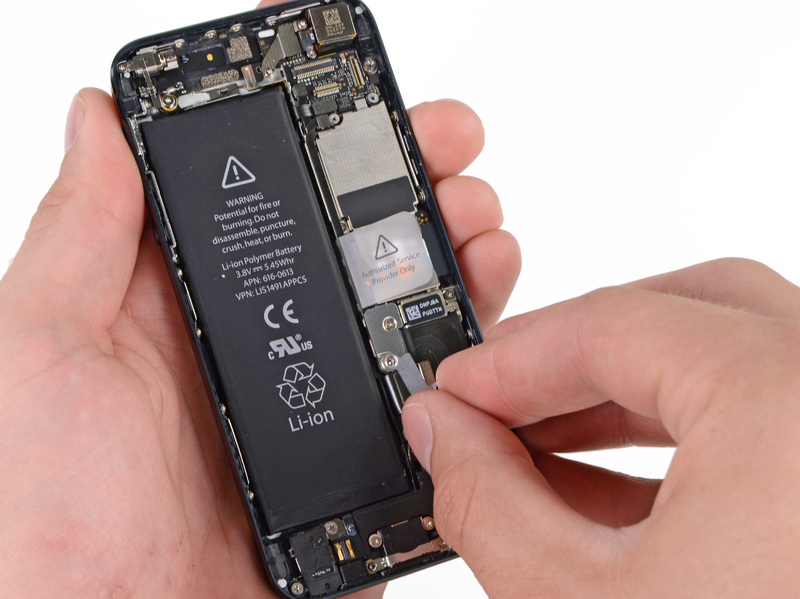

Шаг восьмой. Изъять пластину защитную, прикрывающую шлейф батареи iPhone 5

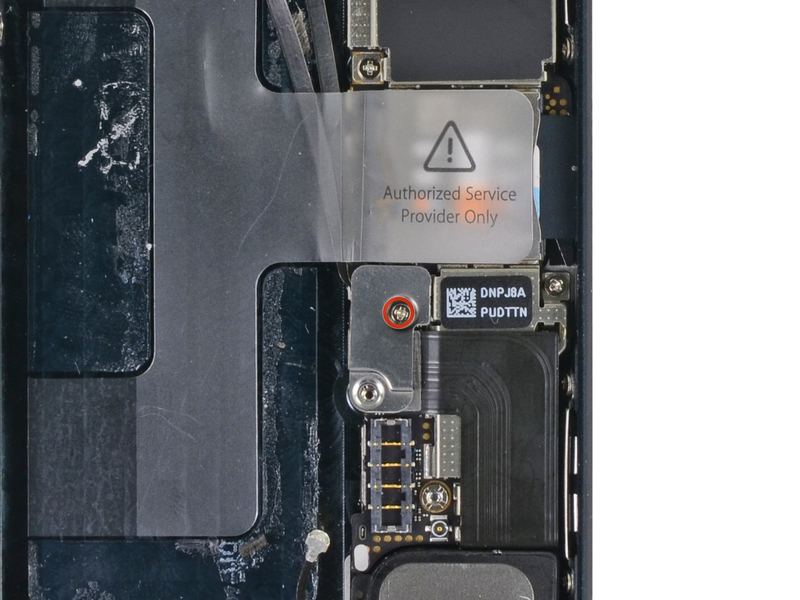

• Открутите два винтика, имеющие размеры в 1,8 и 1,6 миллиметра и обозначены красным/оранжевым цветом соответственно. Данные винтики прикрывают шлейф батареи, который с системной платой соединен.
• Далее необходимо снять защитную пластину, освобожденную от винтиков, и положить ее в отдаленное место, чтобы не потерять.

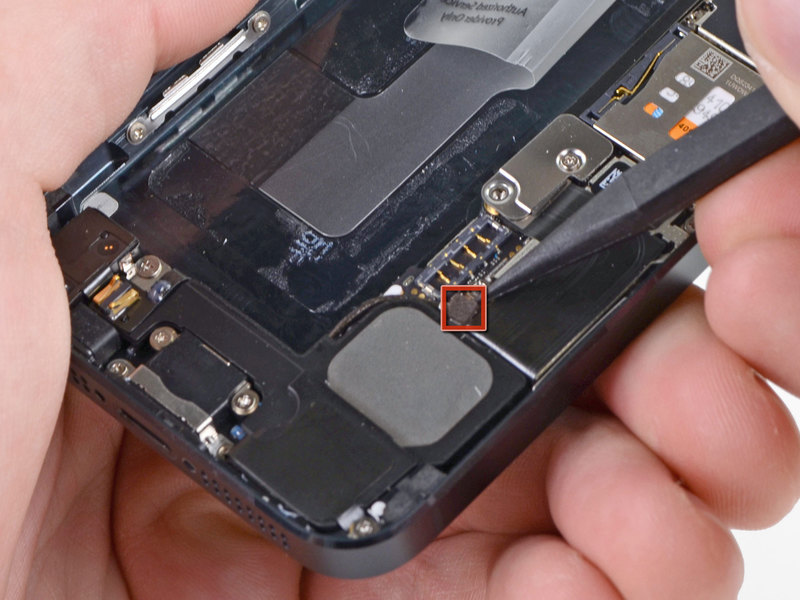

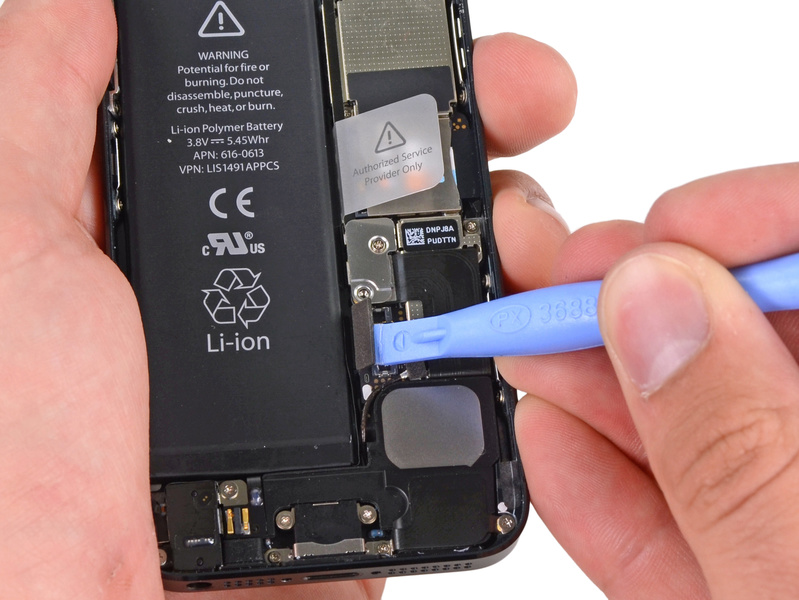

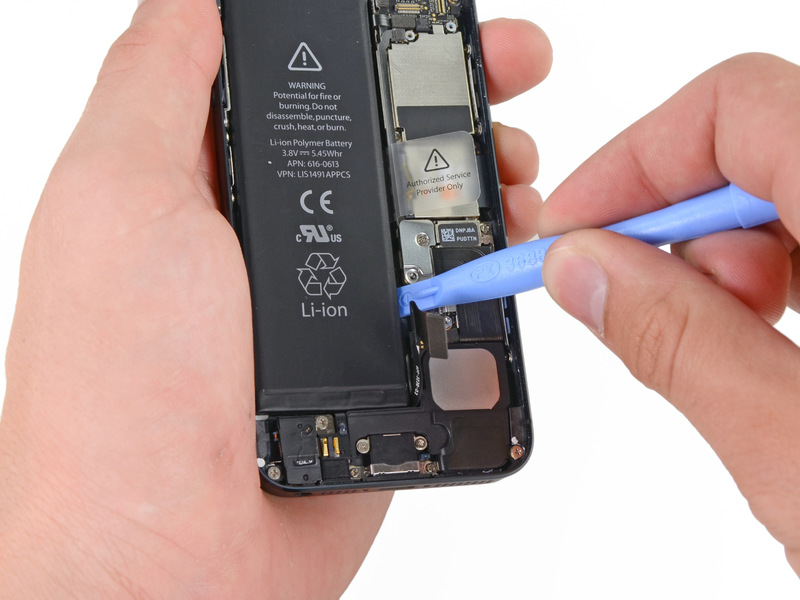

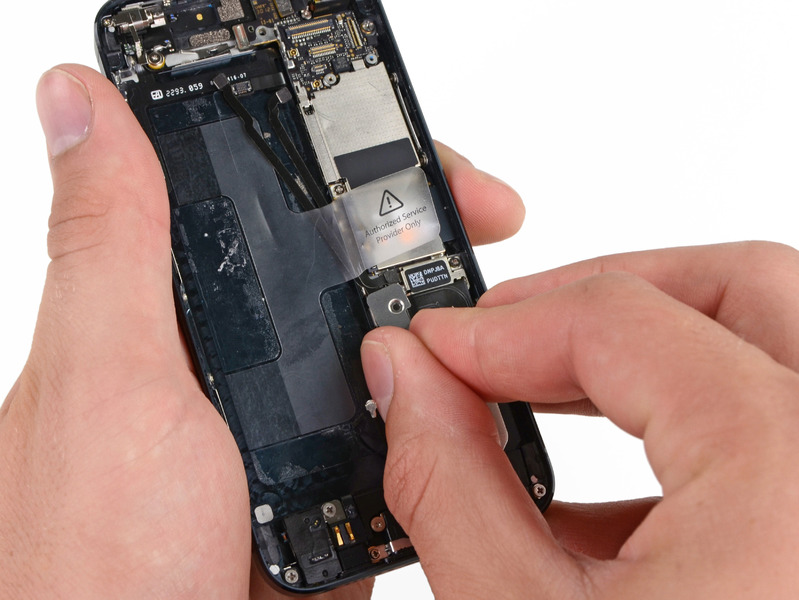

Шаг девятый. Отсоединить шлейф батареи iPhone 5

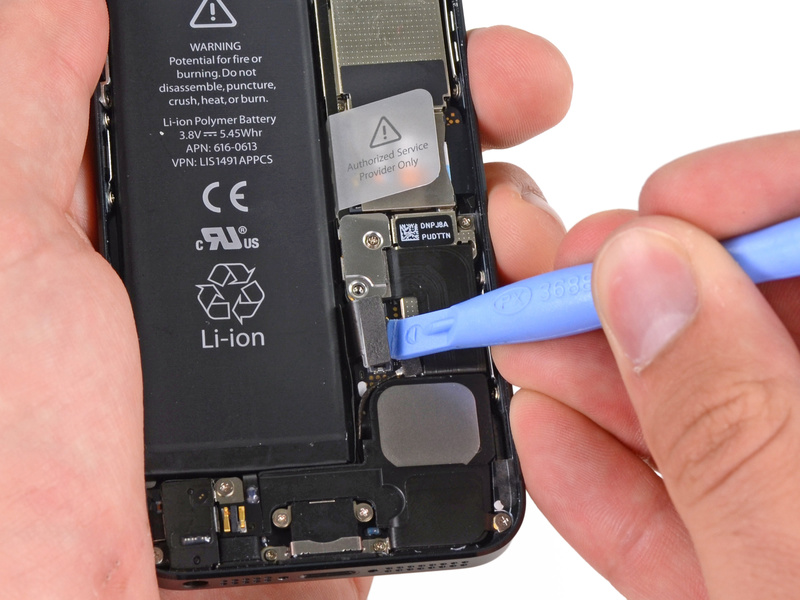

• Работайте аккуратно во время отсоединения шлейфа батареи iPhone 5 от системной платы. Используйте в своей работе специальный пластиковый инструмент.
• Внимание! Будьте крайне внимательны, ибо сокет шлейфа не должен подниматься, так как его можно довольно легко сломать.

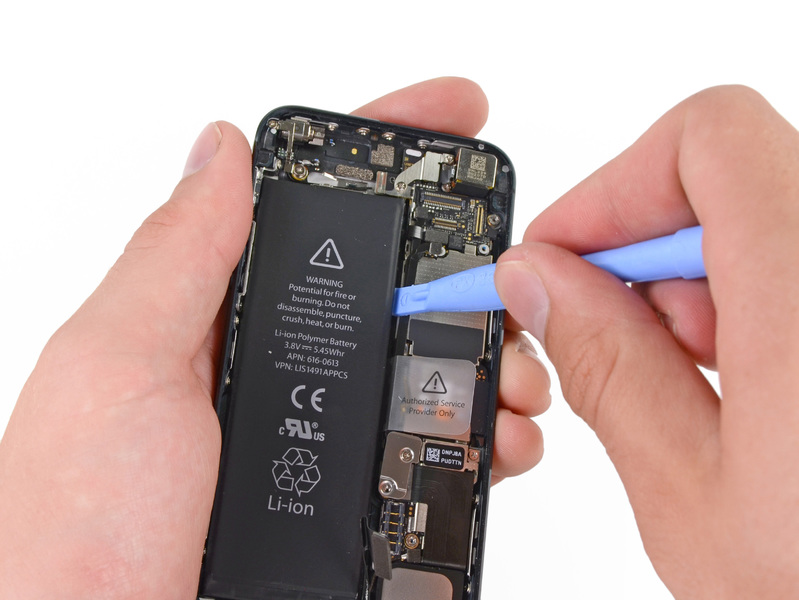

Шаг десятый. Изъятие батареи iPhone 5

• Приподнимайте батарею начиная с нижней ее части посредством пластикового инструмента.
• Чтобы клей отделился, следует аккуратно проводить вдоль правого края батареи специальным пластиковым инструментом.
• Далее, продолжайте приподнимание батареи с верхней ее части.
• Внимание! Не прокалывайте и резко не отделяйте батарею от корпуса устройства, это запрещается. При таких действиях присутствует риск повреждения не только самой батареи, но и системной платы смартфона.

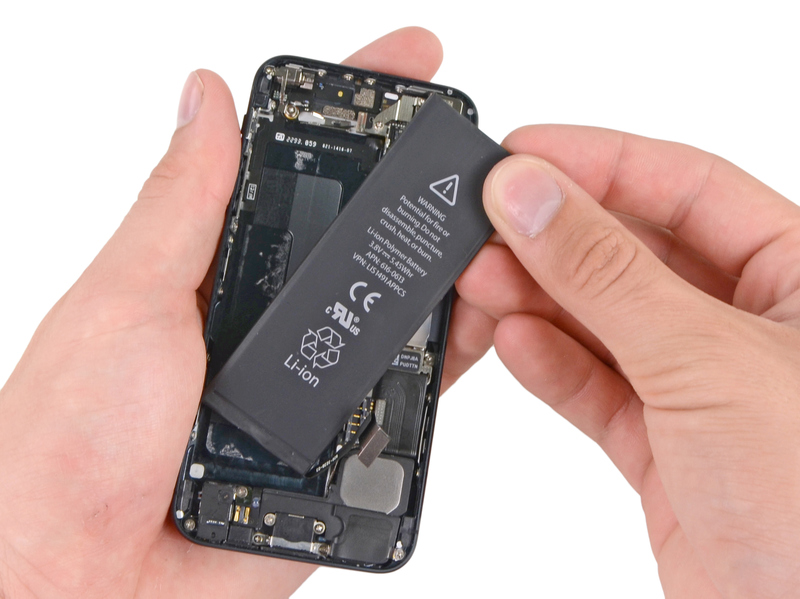

• Теперь можете снять батарею и отчистить ее от остатков клея.

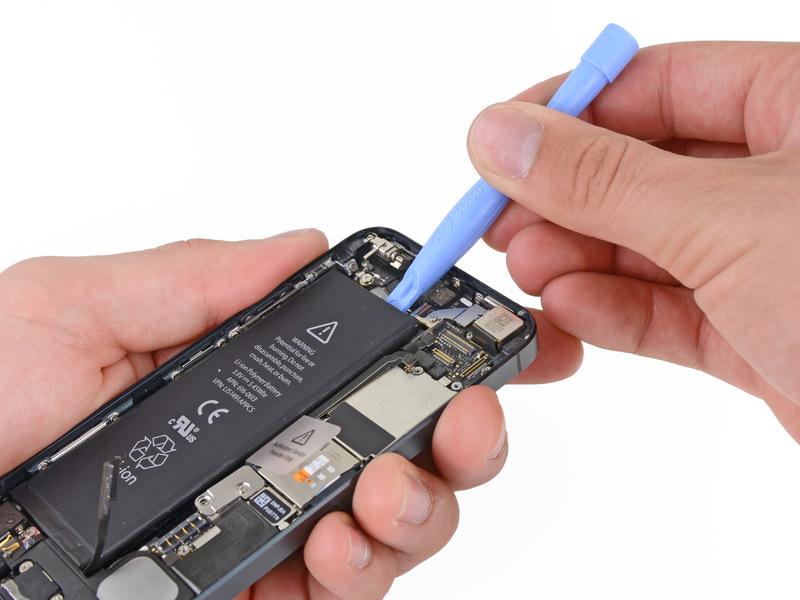

Шаг одиннадцатый. Извлечь кабель передачи данных антенны сотовой сети iPhone 5

• Отсоедините кабель передачи данных антенны сотовой сети iOS-устройства, расположенный чуть выше корпуса полифонического динамика. Используйте пластиковый инструмент.

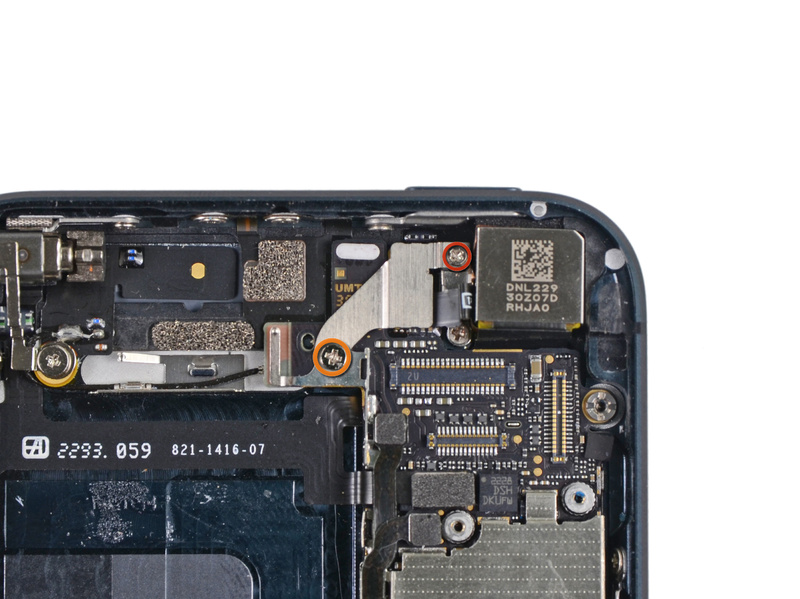

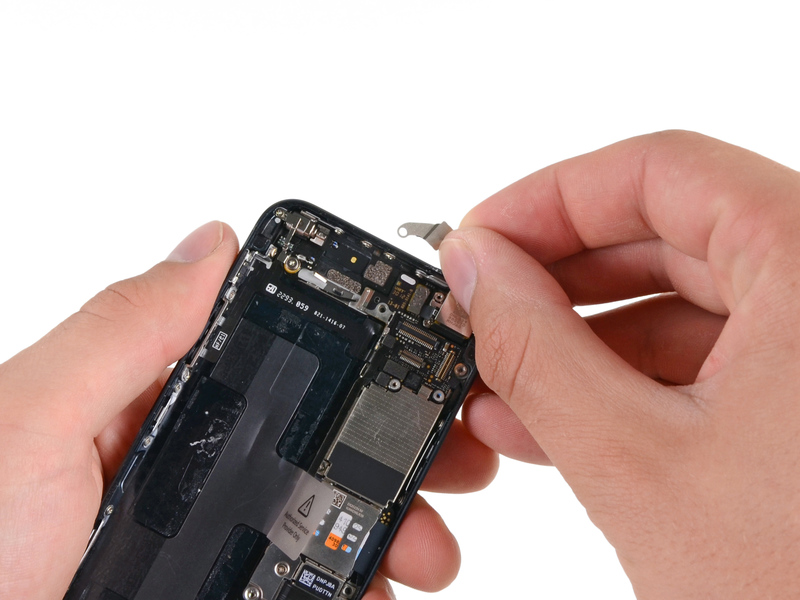

Шаг двенадцатый. Изъять защитную пластину шлейфа системной платы iPhone 5

• Открутите 1,5-миллиметровый (обозначено красным цветом) и 2,3-миллиметровый винтика (обозначено оранжевым цветом).
• Теперь можно снять защитную пластину шлейфа системной платы.
• Внимание! Снять защитную пластину шлейфа системной платы не спеша, чтобы не повредить заземлитель довольно маленького размера.

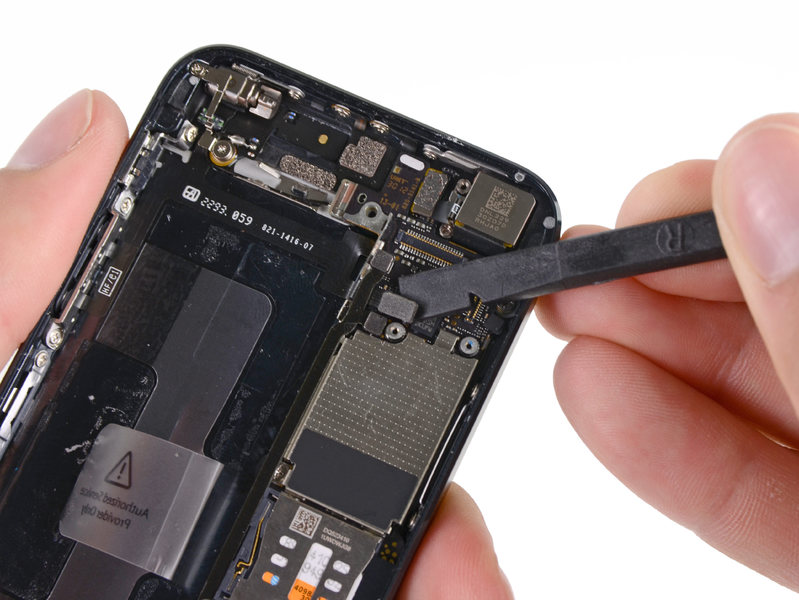

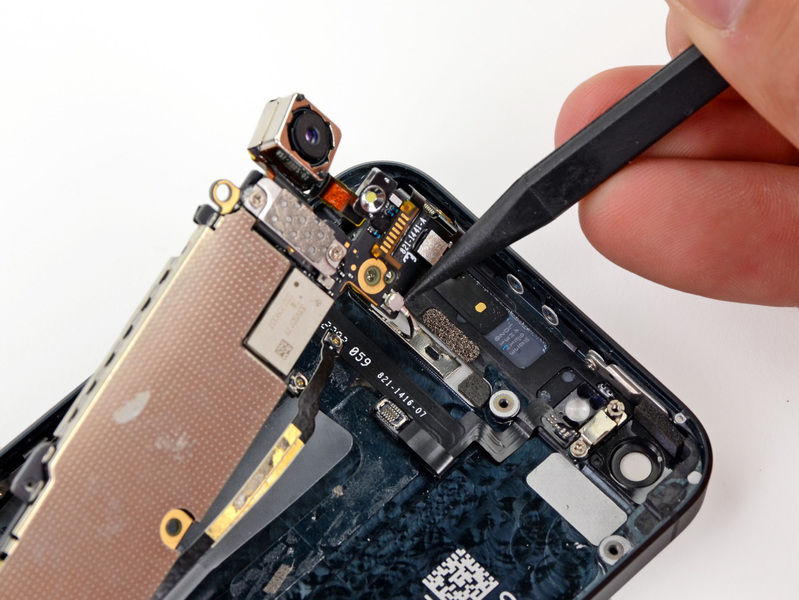

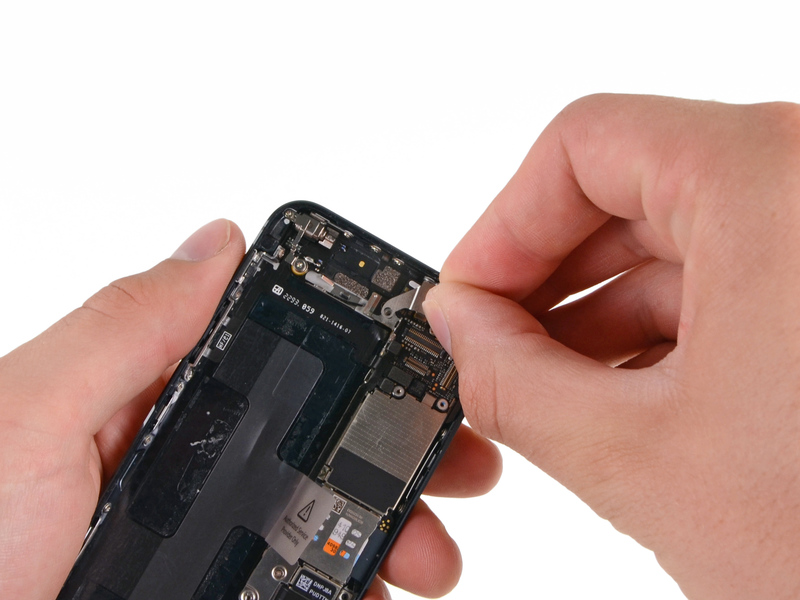

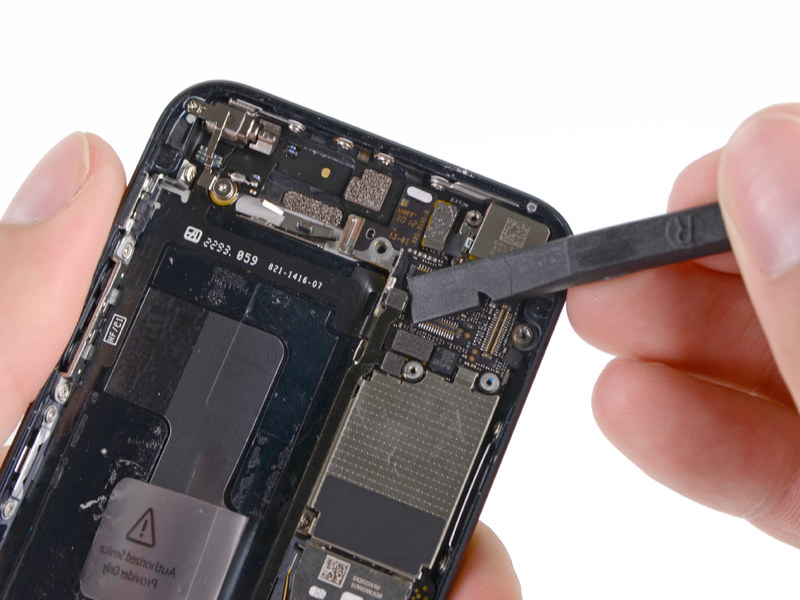

Шаг тринадцатый. Отсоединить шлейфы системной платы

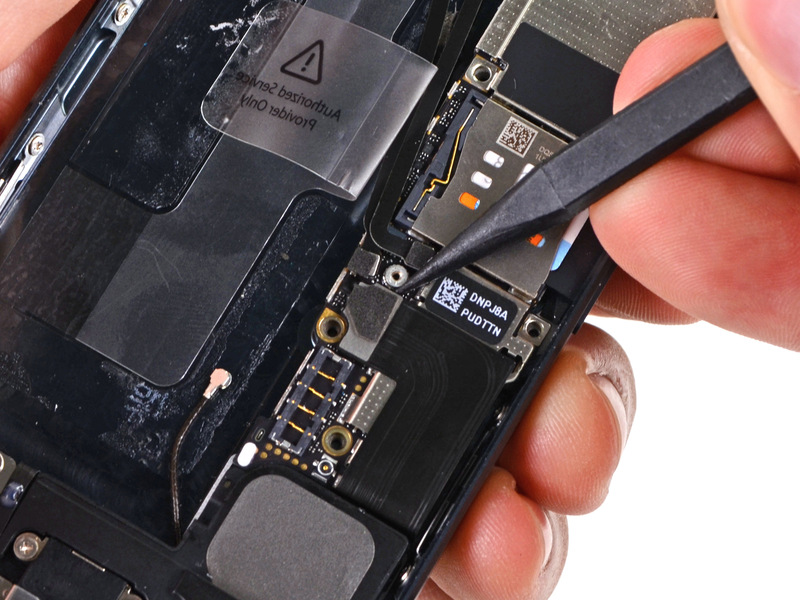

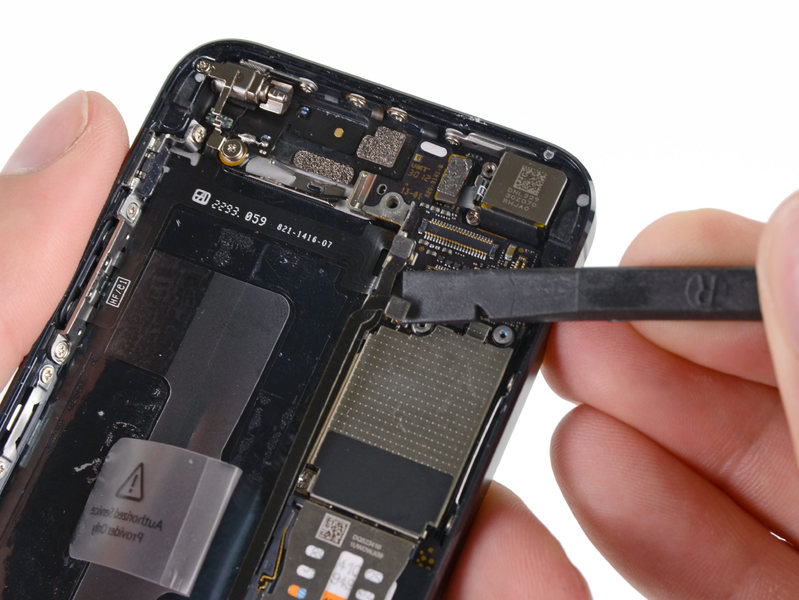

• Отсоедините верхний, средний и нижний соединительный шлейф используя плоский конец пластикового инструмента.

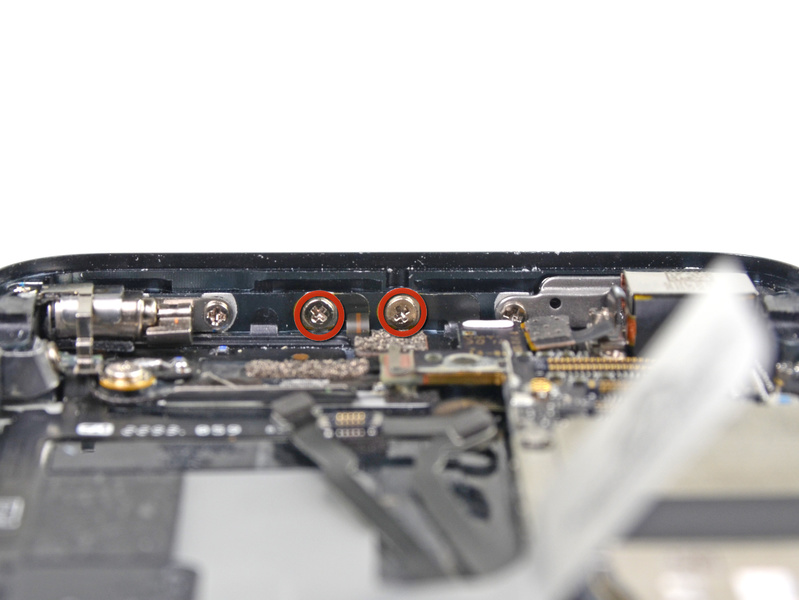

Шаг четырнадцатый. Открутить винтики внутренней нижней стороны корпуса

• Открутить винтики (обозначено красным цветом), которые расположены во внутренней части корпуса iPhone 5.

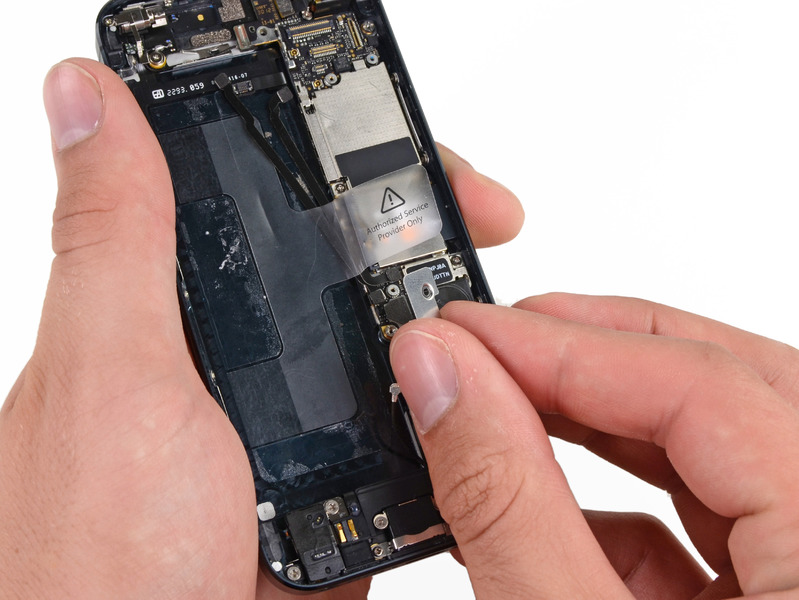

Шаг пятнадцатый. Снять пластину расположенную в средней части корпуса iPhone 5

• Открутить 1,2-миллиметровый винтик, который удерживает металлическую защитную пластину.
• Снять защитную пластину, расположенную в средней части корпуса iOS-устройства.

Шаг шестнадцатый. Отсоединить шлейф разъема Lightning в iPhone 5

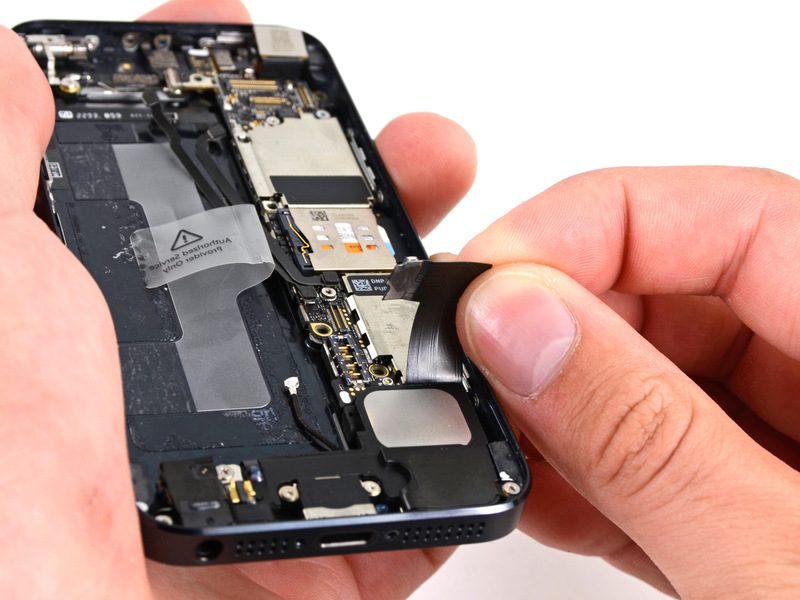

• Используйте пластиковый инструмент чтобы отсоединить шлейф разъема Lightning.
• При отсоединении данного разъема, склоняйте его сначала назад, а потом в сторону от системной платы.

Шаг семнадцатый. Извлечь SIM-лоток из iPhone 5

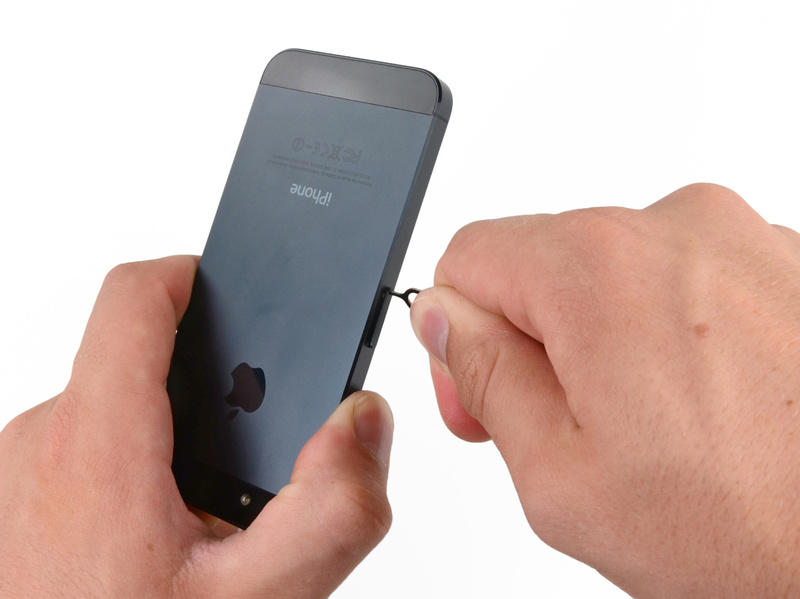

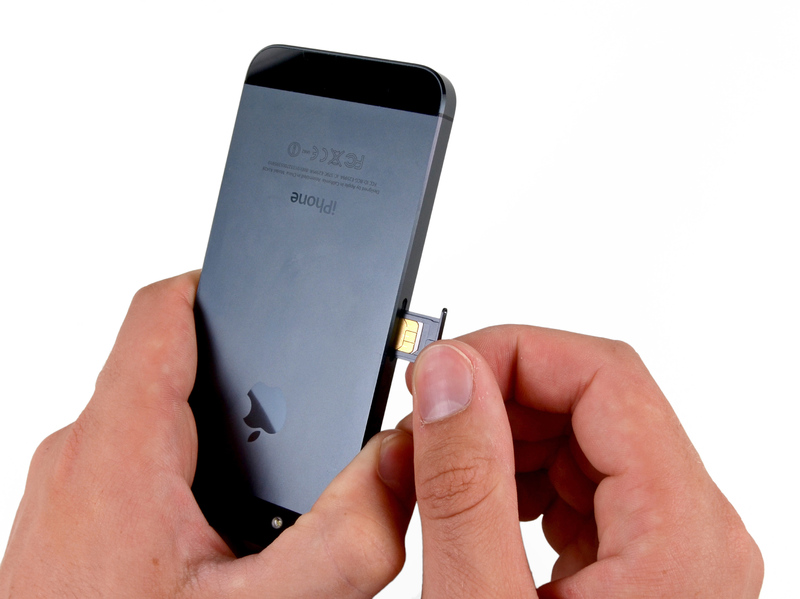

• Извлеките SIM-лоток и SIM-карту используя металлическую скрепку.

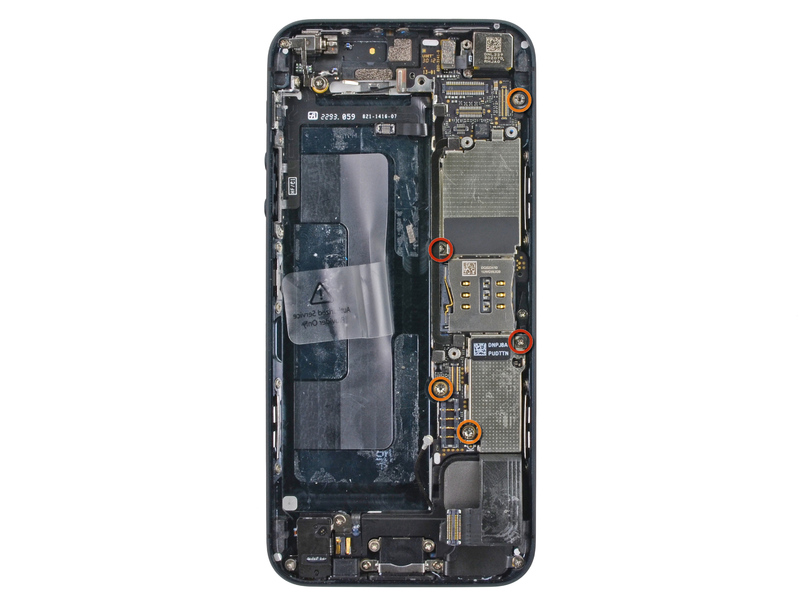

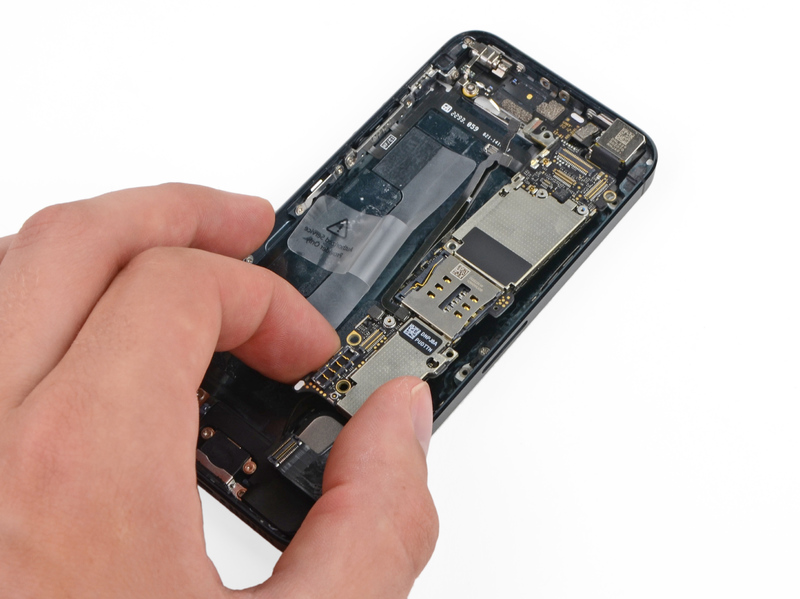

Шаг восемнадцатый. Извлечь системную плату в iPhone 5

• Открутите винтики обозначены красным и оранжевым цветом: два 2,3-миллиметровых винтика и три 2,7-миллиметровых винтика соответственно.

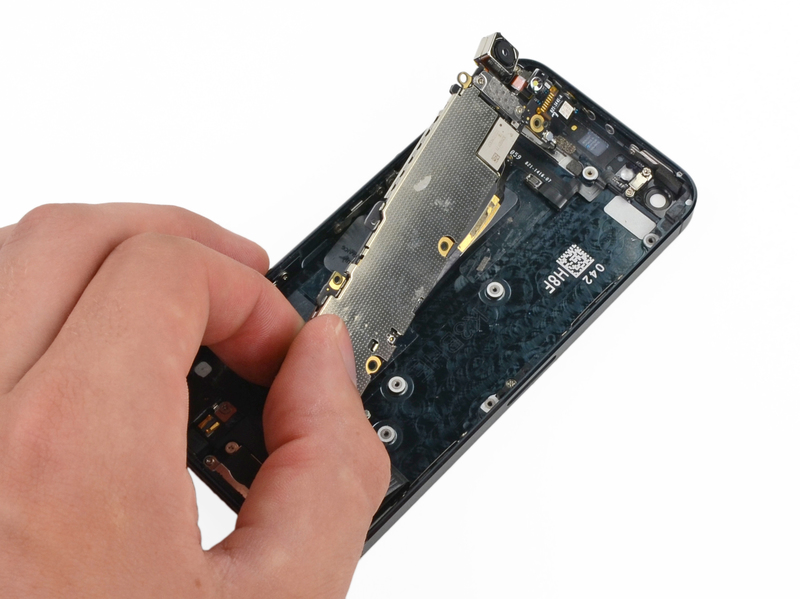

• Приподнимите аккуратно системную плату смартфона, отклонив ее в сторону размещения батареи.
• Если еще подключен хотя бы один шлейф, не пытайтесь извлекать системную плату.

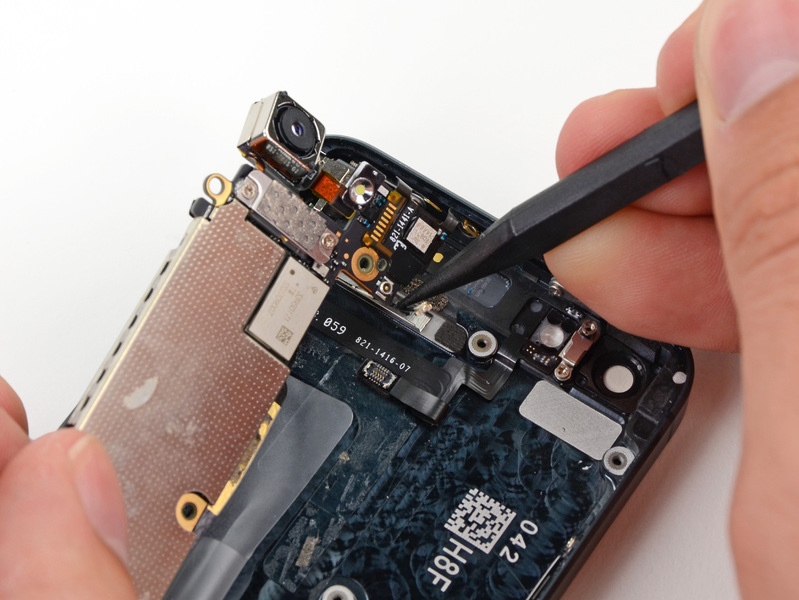

• При отсоединении кабеля модуля Wi-Fi необходимо использовать пластиковый инструмент.

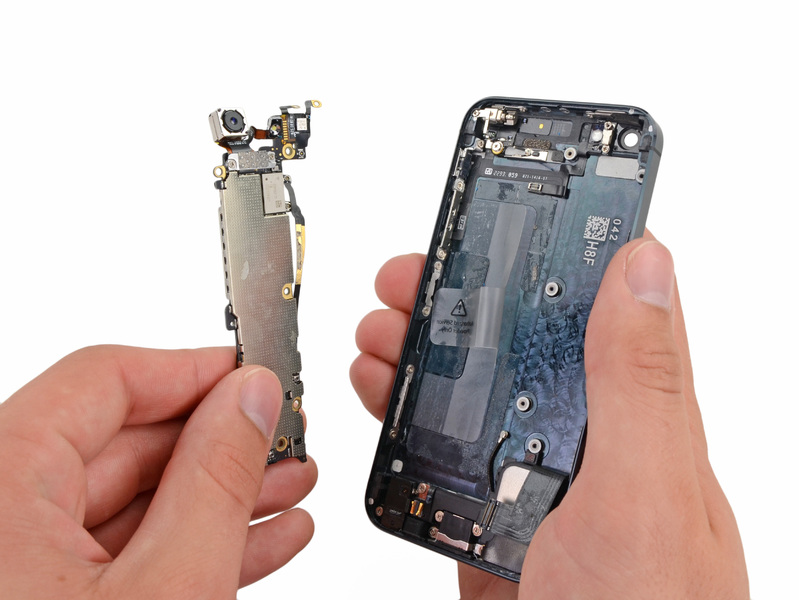

• Извлеките системную плату и положите на антистатический коврик, чтобы она не повредилась.

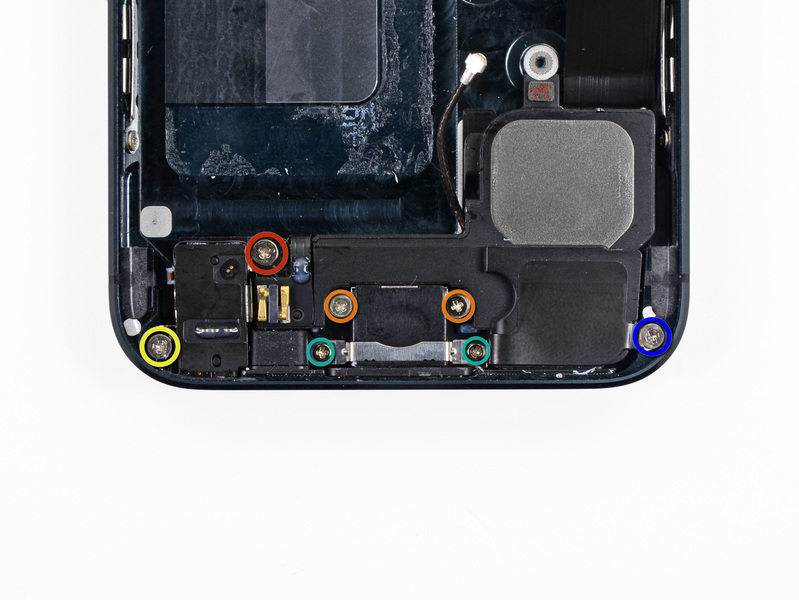

Шаг девятнадцатый. Открутить винтики, которые удерживают разъем Lightning и полифонический динамик iPhone 5

• Открутите один 2,5-миллиметровый винтик, два 3,3-миллиметровых винтика, один 2,9-миллиметровый винтик, два 1,5-миллиметровых винтика и один 2,8-миллиметровый винтик (обозначено красным, оранжевым, желтым, зеленым, синим цветом соответственно).

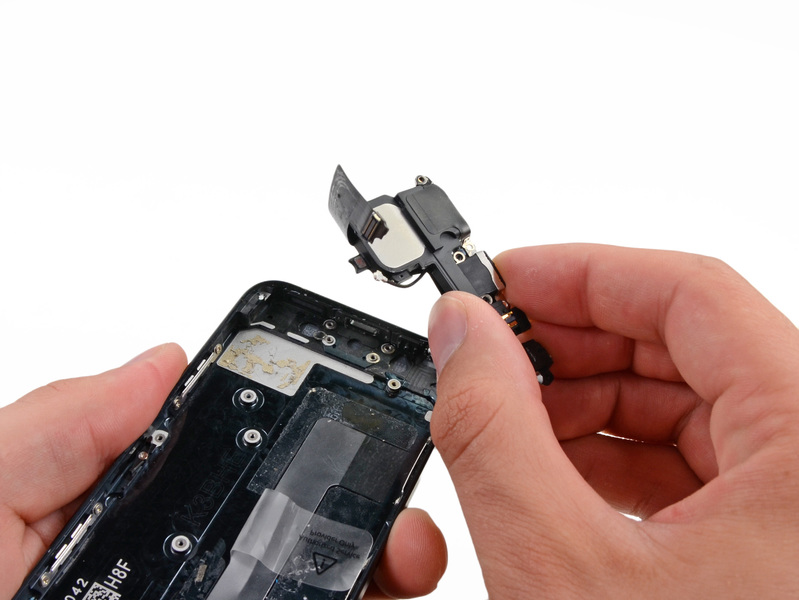

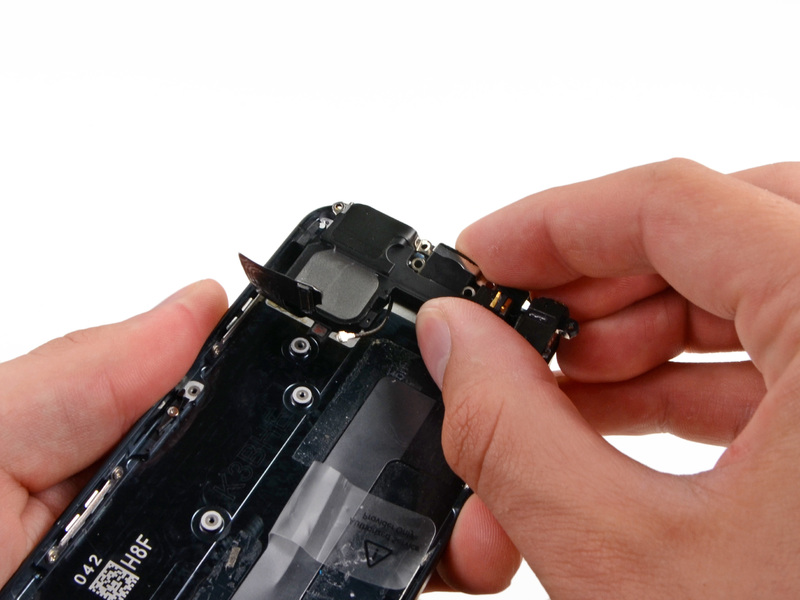

Шаг двадцатый. Снять нижнюю часть аппаратного обеспечения iPhone 5

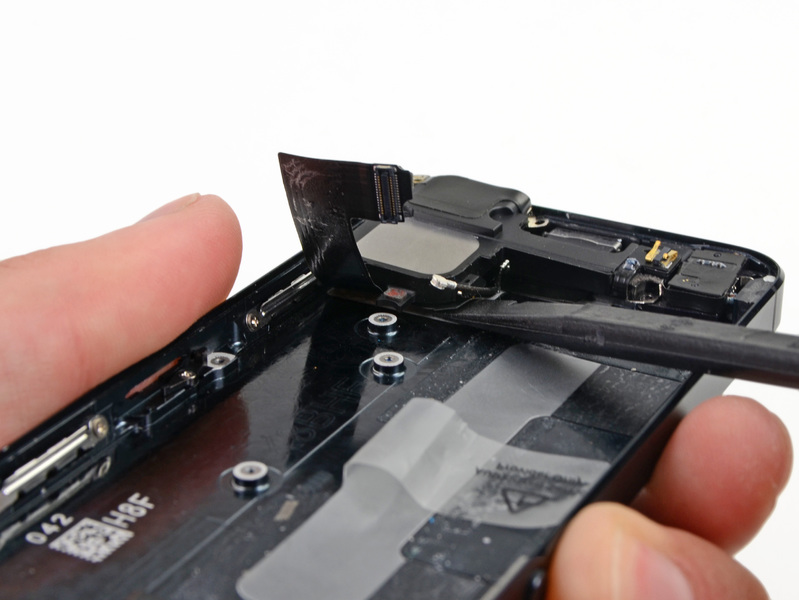

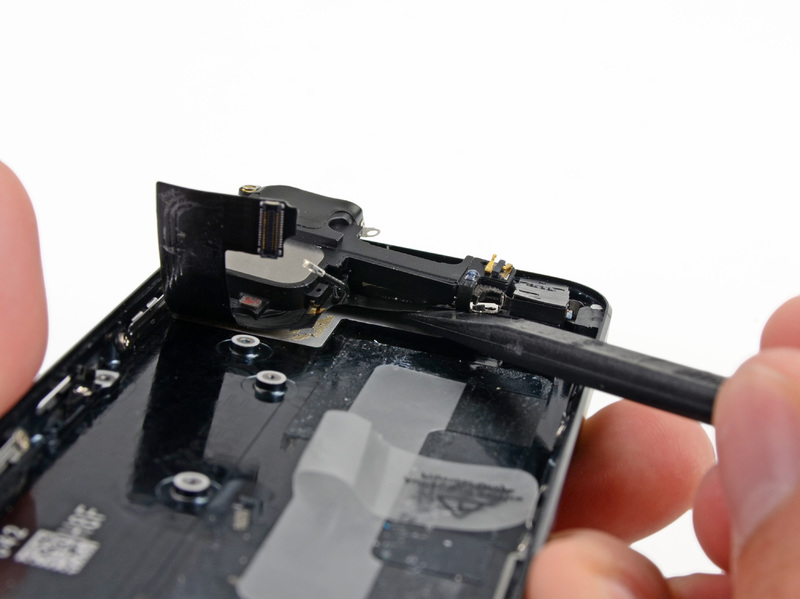

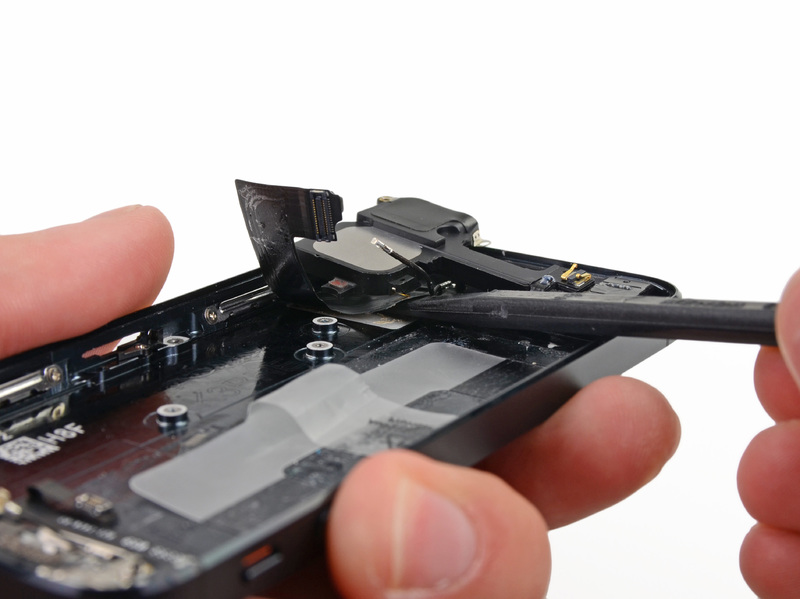

• При помощи плоского конца пластикового инструмента снимите нижнюю часть аппаратного обеспечения iOS-устройства, на которой расположен полифонический динамик и разъем Lightning.
• При снятии данной детали проверяйте или все коннекторы полностью отключены.

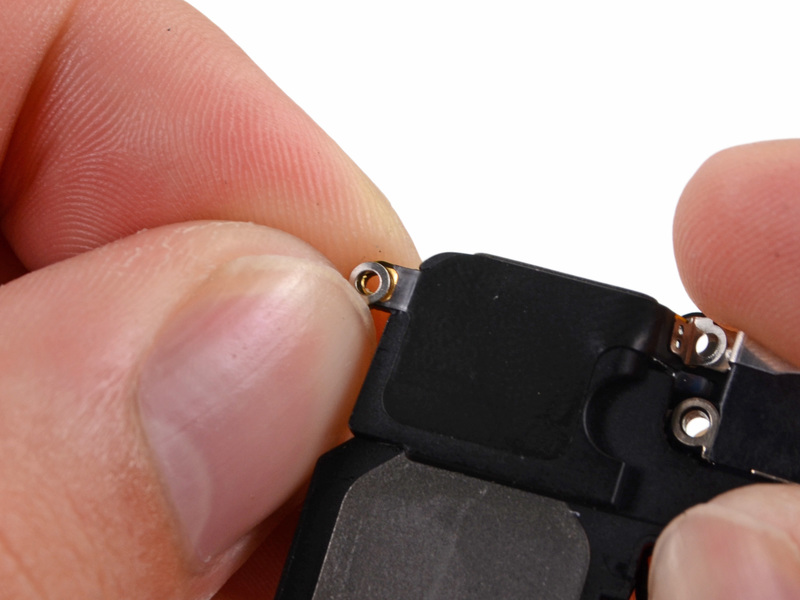

• Внимание! Следите за крошечной металлической шайбой, которая расположена на корпусе громкоговорителя, чтобы она не потерялась во время ремонта.

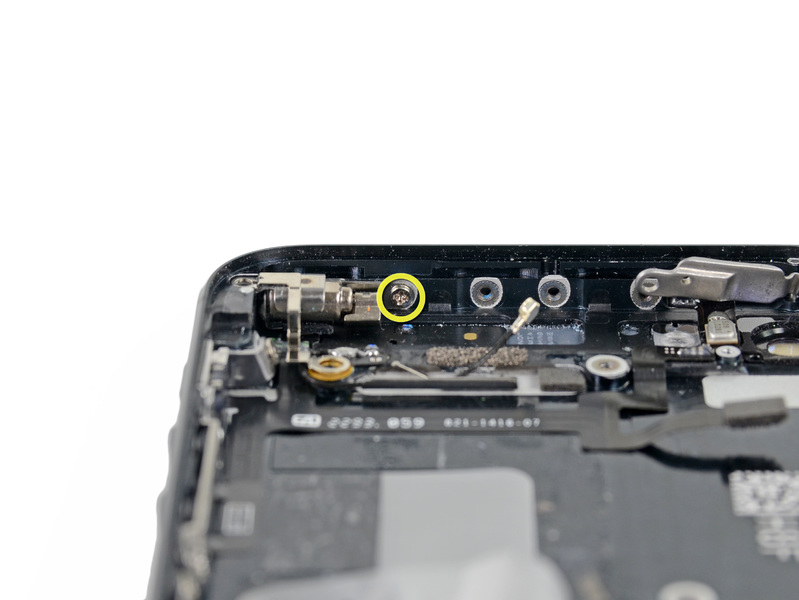

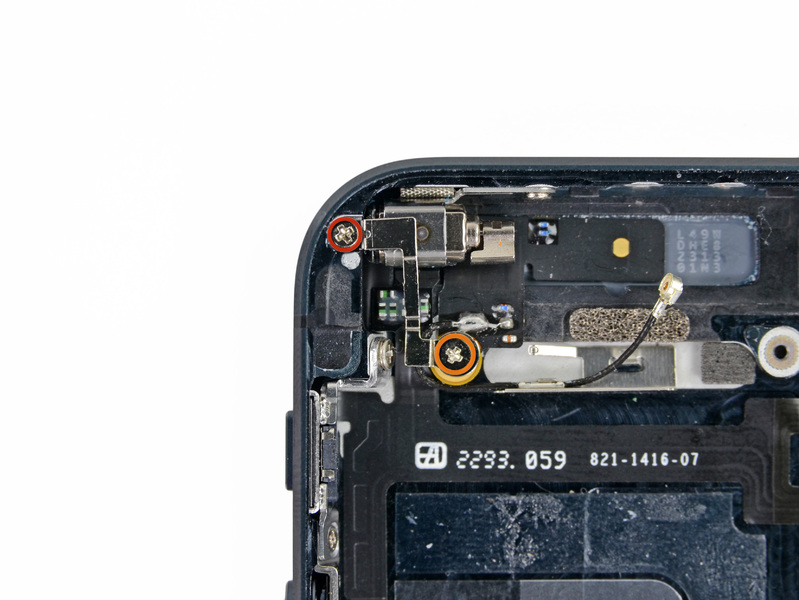

Шаг двадцать первый. Снять вибромотор в iPhone 5

• Необходимо открутить один 2,3-миллиметровый (обозначено красным цветом), 1,7-миллиметровый (обозначено оранжевым цветом) и 1,6-миллиметровый (обозначено желтым цветом) винтики, удерживающие шлейф вибромотора и сам вибромотор.
• Теперь можно снять вибромотор со шлейфом подключения.

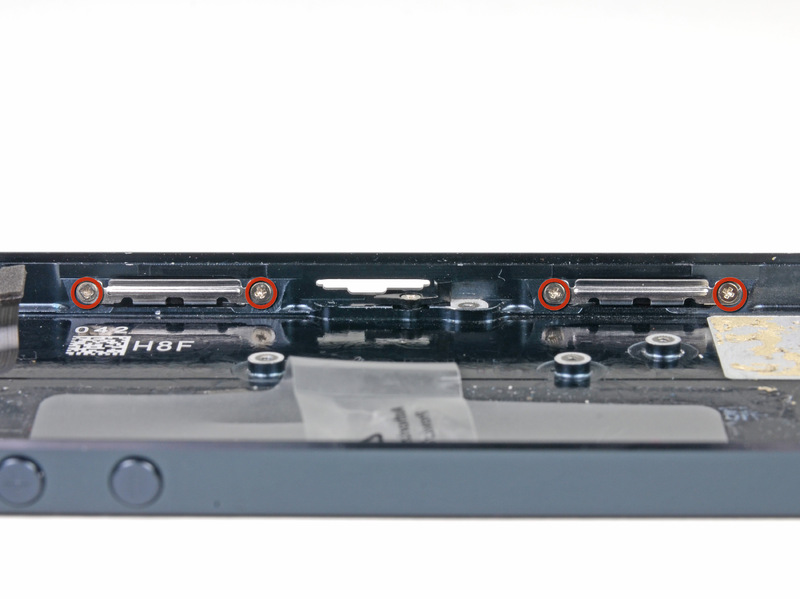

Шаг двадцать второй. Снять защелки на основной части корпуса iPhone 5

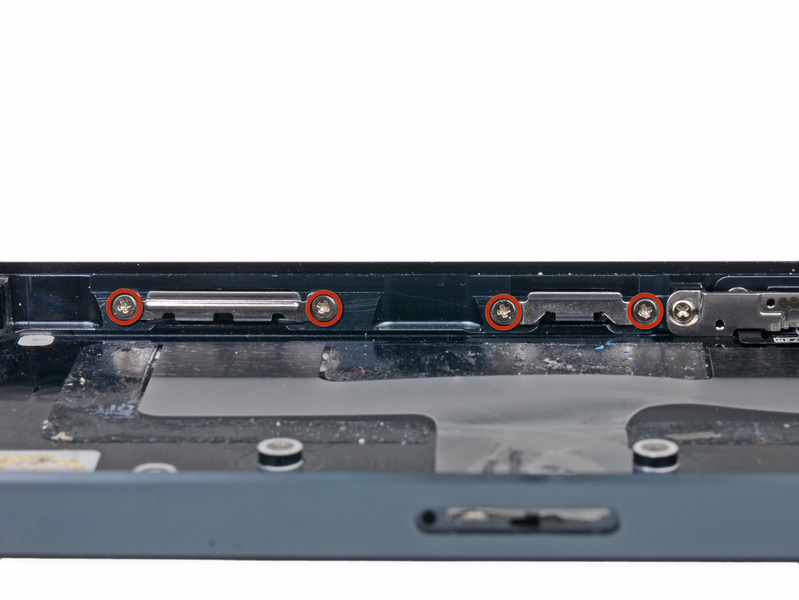

• Открутите по четыре 1,3-миллиметровых винтика (обозначено красным цветом) по бокам в середине основной части корпуса смартфона.
• Теперь можно снять защелки и положить в отдаленное место, чтобы ни одна случайно не потерялась.

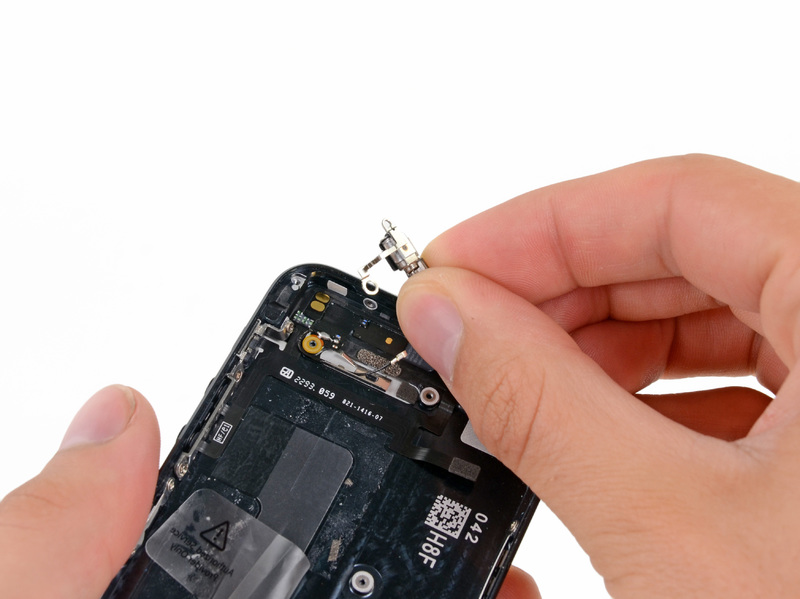

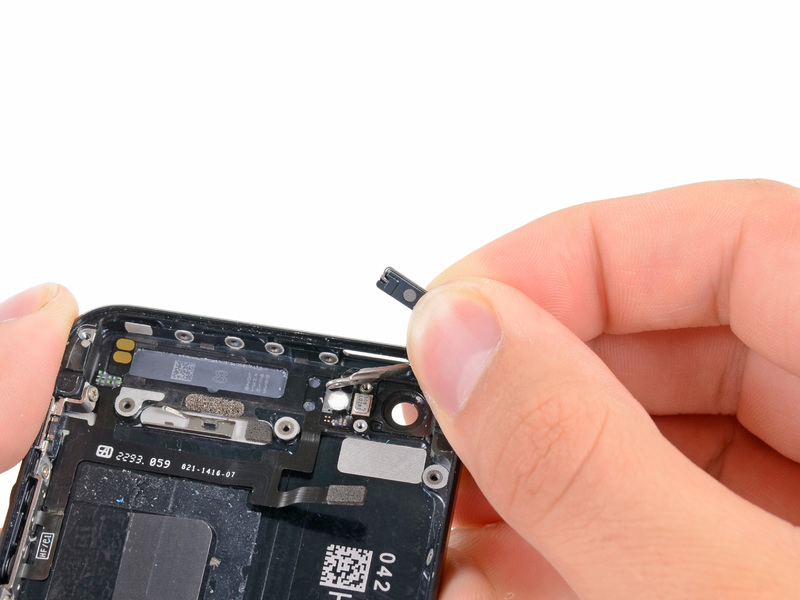

Шаг двадцать третий. Снятие кнопки питания iPhone 5

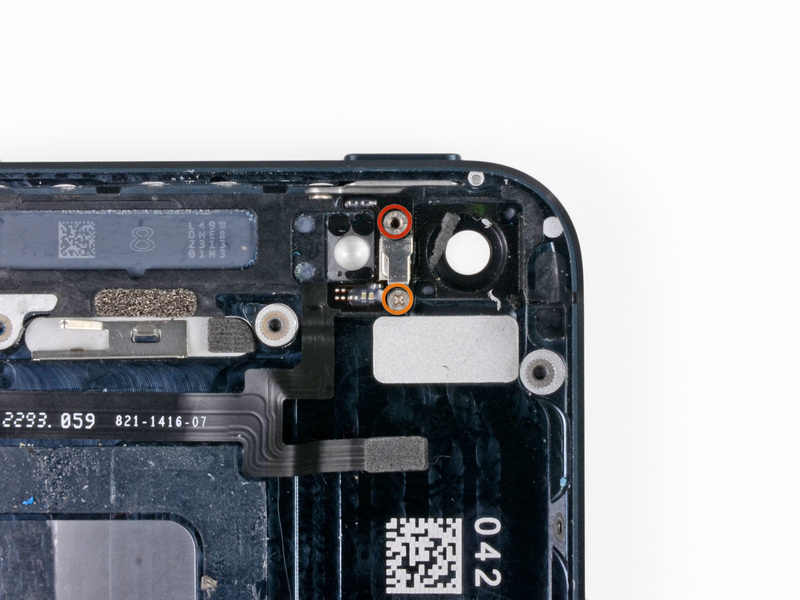

• Необходимо открутить два винтика между вспышкой и задней камерой, 2,9-миллиметровый и 1,6-миллиметровый, которые обозначены красным и оранжевым цветом соответственно.
• Снимите деталь, которая удерживалась открученными винтиками.
• Открутите 1,9-миллиметровый винтик (обозначено красным цветом), который удерживает защитную металлическую пластину кнопки питания смартфона.
• Отожмите металлическую защитную пластину кнопки питания iOS-устройства.
• Кнопка питания освобождена от металлической пластины, ее теперь можно извлечь и положить в отдаленное место, чтобы не потерялась.

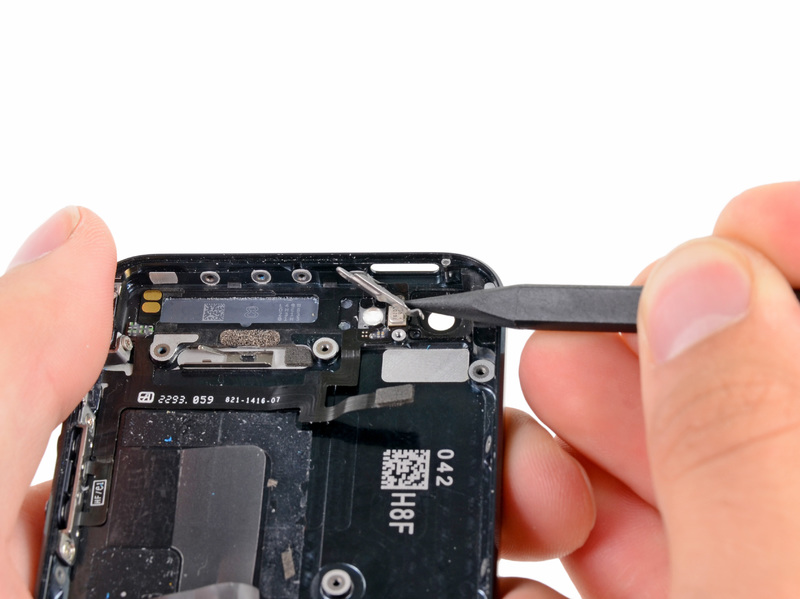

• Снимите аккуратно посредством пластикового инструмента защитную металлическую пластину.

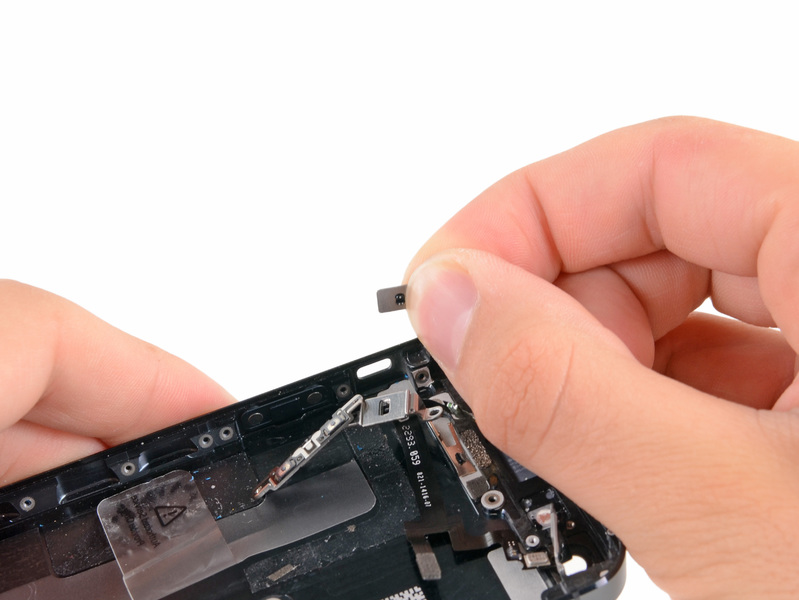

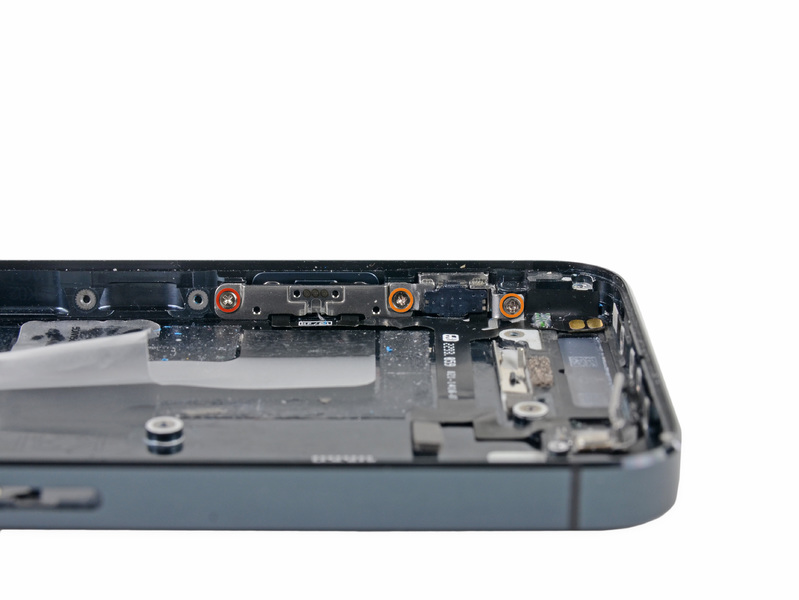

Шаг двадцать третий. Снятие кнопки виброрежима и кнопок регулировки громкости в iPhone 5

• Открутите один 1,3-миллиметровый винтик и два 1,8-миллиметровых винтика, обозначенных сооствественно красным и оранжевым цветами, которые удерживают защитную металлическую пластину кнопок регулировки громкости и кнопки виброрежима.

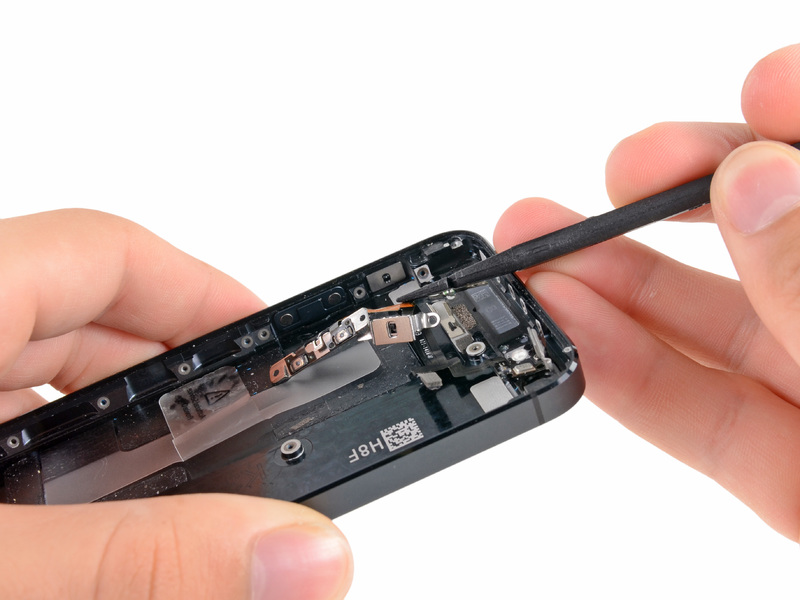

• Специальным пластиковым инструментом немного отведите данную металлическую пластину и снимите кнопки регулировки громкости и виброрежима.

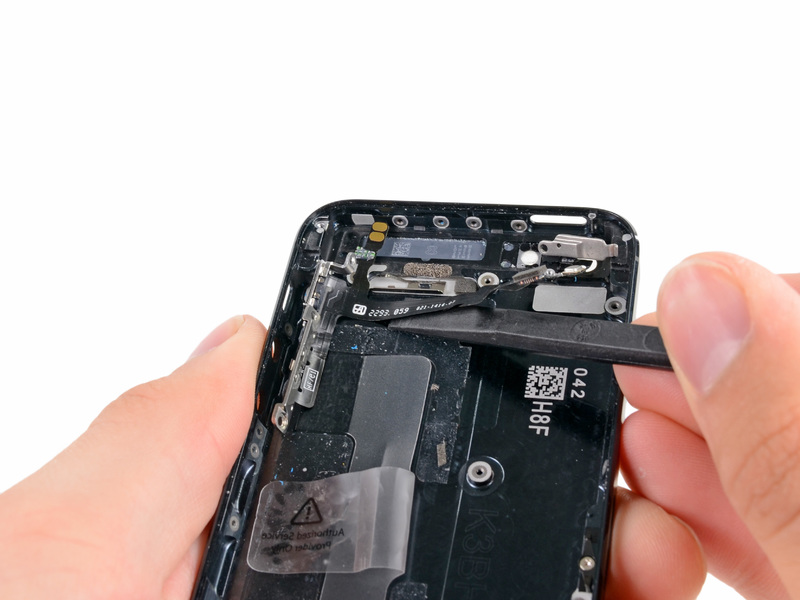

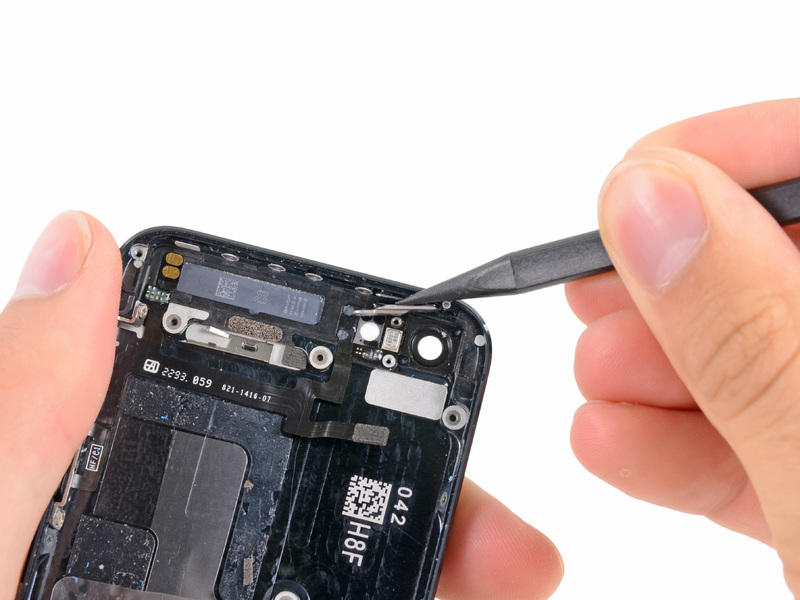

Шаг двадцать четвертый. Снятие шлейфа кнопки включения и кнопок регулировки громкости iPhone 5

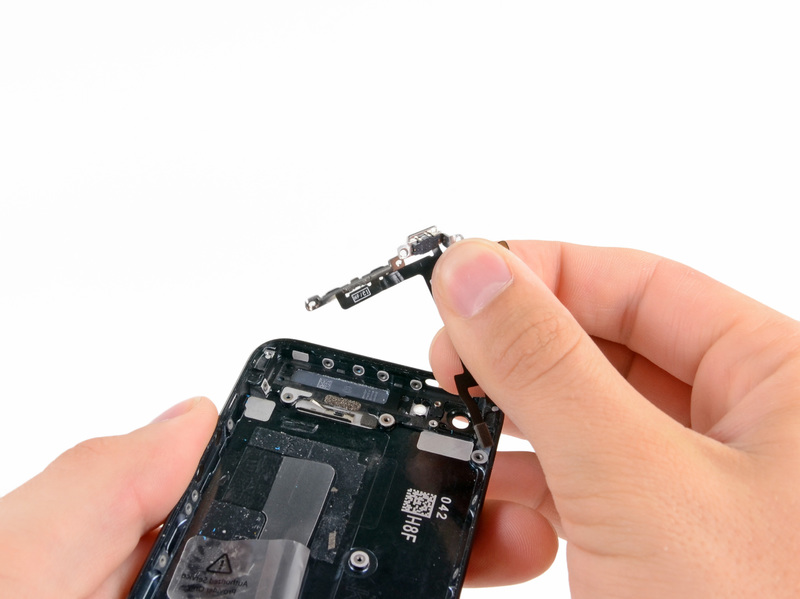

• Посредством пластикового инструмента аккуратно извлеките шлейф кнопки включения и кнопок регулировки громкости смартфона.

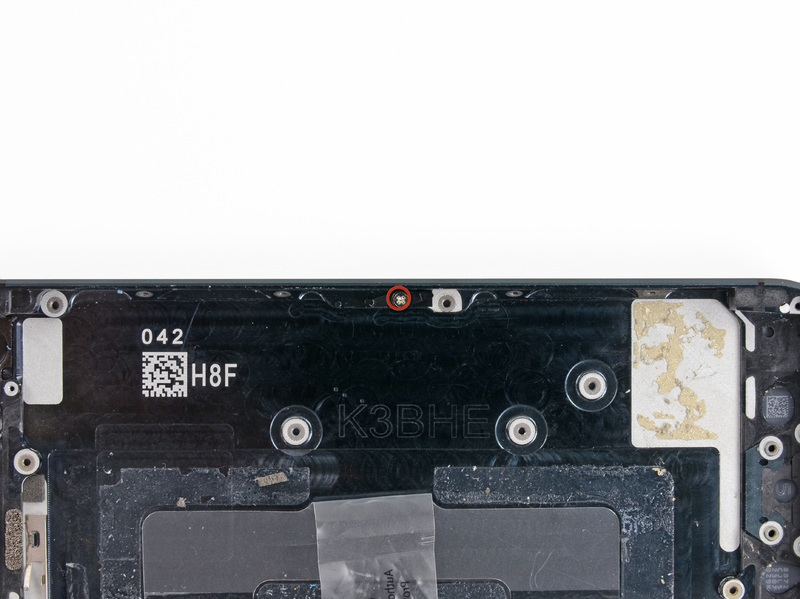

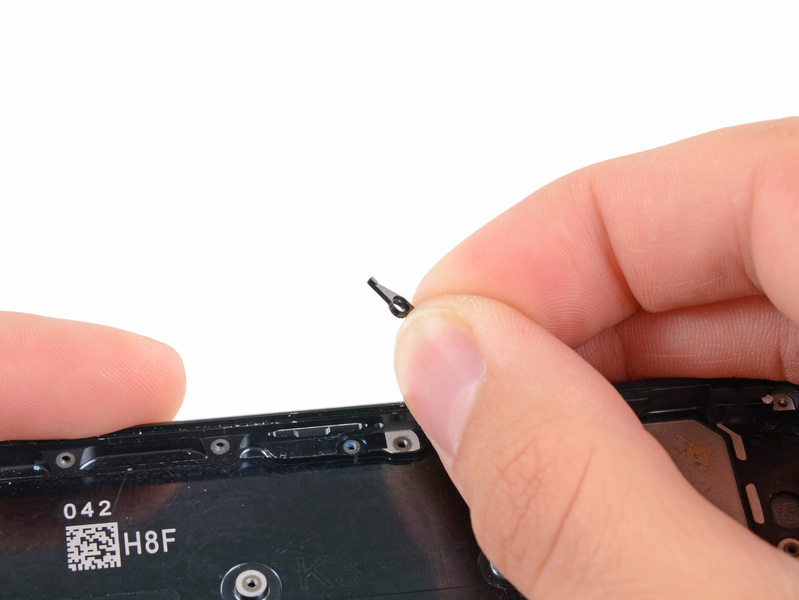

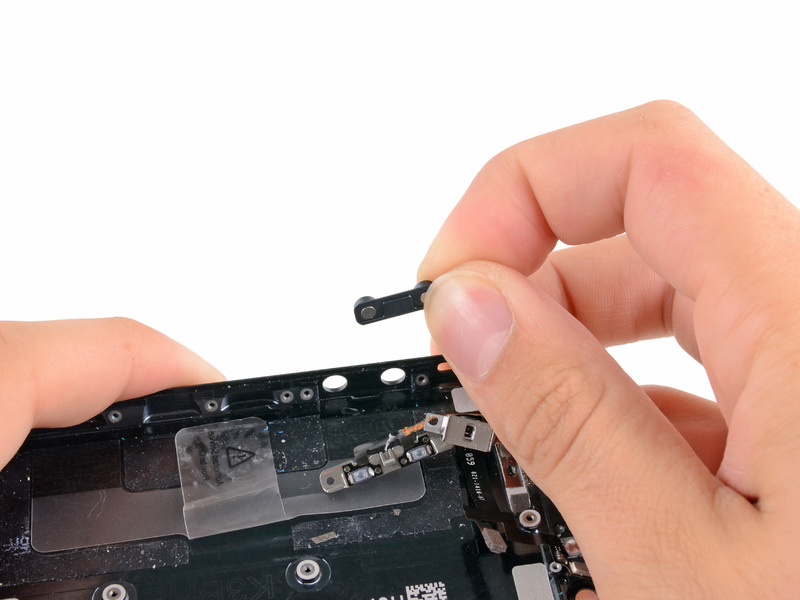

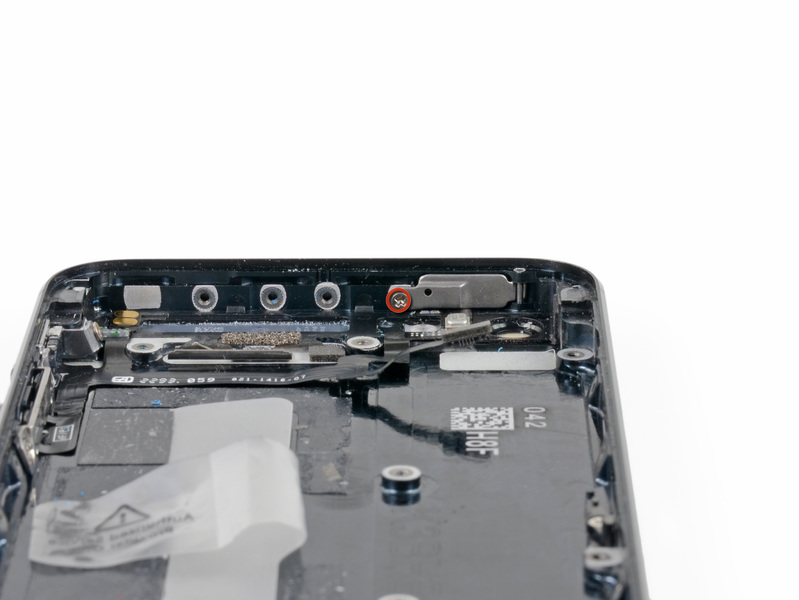

Шаг двадцать пятый. Снятие рычага выталкивания SIM-лотка iPhone 5

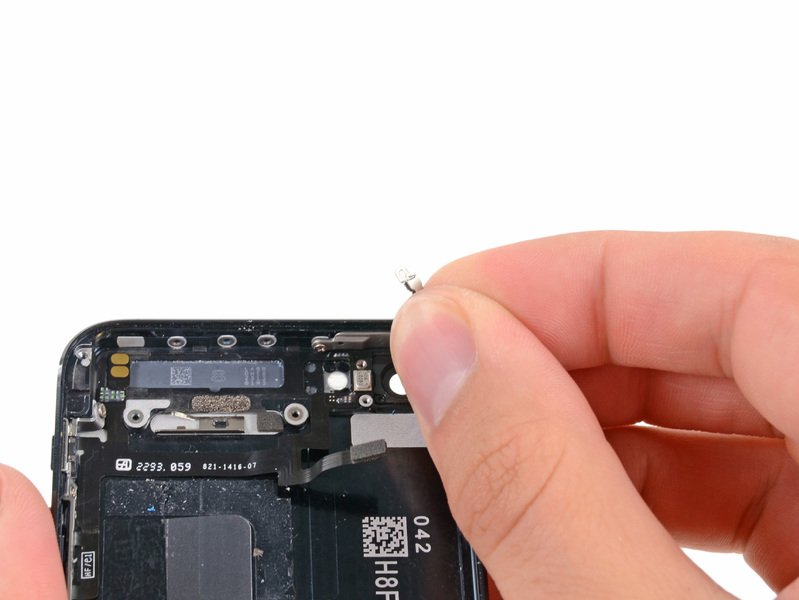

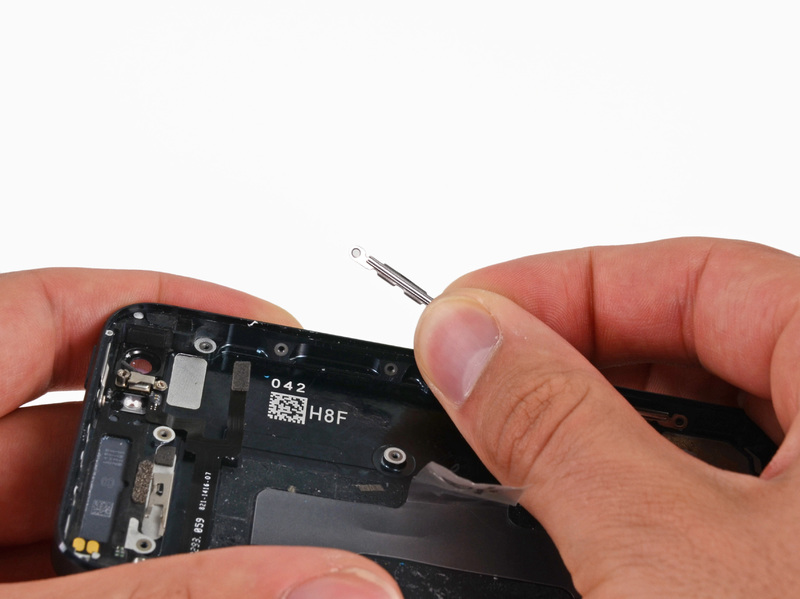

• Открутите один 2-миллиметровый винтик удерживающий рычаг выталкивания SIM-лотка смартфона.
• Теперь можно аккуратно снять данный рычаг и поставить в отдаленное место, чтобы не потерялся.

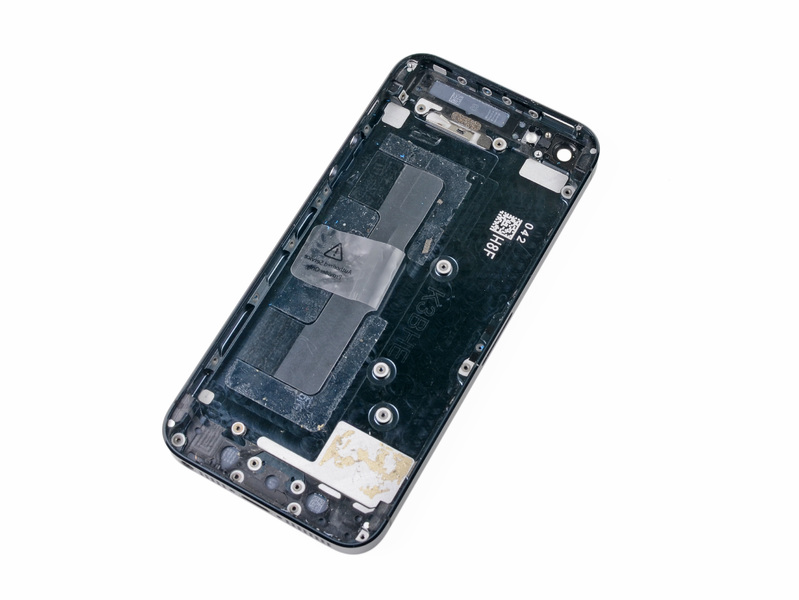

Шаг двадцать пятый. Снятие задней крышки iPhone 5

• Задняя крышка освобождена от остальных деталей смартфона.
